OPTIMUS 12/8.0 и 12/10.0 — блоки питания 12 В на 8 и 10 А в металлическом корпусе, два канала

Блоки питания 12 В на 8 и 10 А в металлическом корпусе: выход 11,5–13,3 В регулируется, два канала с отдельными парами клемм, вход 180–264 В; для помещения.

Модели семейства

Общие данныеОба блока: переменный вход 180–264 В, 47–63 Гц, выход 11,5–13,3 В с регулировкой, два канала с двумя парами клемм, световая индикация рабочих режимов, металлический корпус, наработка на отказ не менее 100 000 часов, установка внутри помещения, круглосуточная работа.

Входное напряжение	переменное 180–264 В, 47–63 Гц
Выходное напряжение	11,5–13,3 В, регулируется
Каналы / клеммные колодки	2 канала, 2 пары
Индикация	световая
Наработка на отказ	не менее 100 000 часов
Корпус	металлический

OPTIMUS 12/8.0Младший блок: до 8 А, электронная защита от КЗ и перегрузки по току; в спецификации нет вентилятора и выдвижной крышки клемм.

Номинальный выходной ток	не более 8 А
Кратковременный пиковый ток	не более 10 А
Защита	электронная от короткого замыкания и перегрузки по току
Размеры	129×98×39 (единицы в документе не указаны)

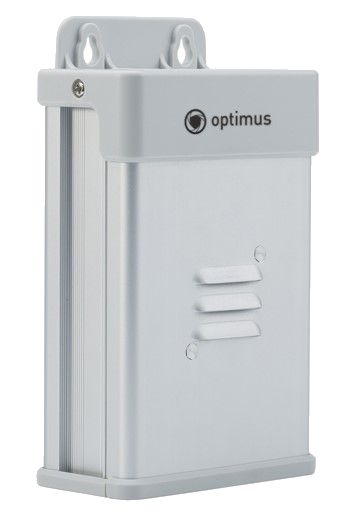

OPTIMUS 12/10.0Блок без резерва, 2 канала и 2 пары клемм под выдвижной крышкой, внутренний вентилятор.

Номинальный выходной ток	не более 10 А
Пиковый ток	кратковременно не более 12 А
Ток сети	2 А при 230 В
Рабочая температура	от -20 до +50 °C
Влажность	40–90 %
Размеры	160×94×50 мм
Масса	340 г

Как это работает и подключается

Подайте переменное напряжение 180–264 В, 47–63 Гц.
Выходное напряжение регулируется в диапазоне 11,5–13,3 В.
12/10.0: внутренний вентилятор обеспечивает активное охлаждение; выдвижная крышка защищает клеммы от токопроводящего мусора и случайного касания.
12/10.0: защиты от перегрузки, перенапряжения и короткого замыкания; быстрый старт — 30 мс при полной загрузке. У 12/8.0 указана электронная защита от КЗ и перегрузки по току.

Монтаж

Только внутри помещения; блоки рассчитаны на круглосуточную работу.
Входной диапазон 180–264 В: перед установкой проверьте напряжение сети на объекте.
12/10.0: температура хранения от -40 до +60 °C.

Примеры

Питание нескольких потребителей от одного блока

Два канала с отдельными парами клемм; суммарный номинальный ток не более 8 А у 12/8.0 и не более 10 А у 12/10.0, выходное напряжение регулируется.

Частые вопросы

Чем 12/8.0 отличается от 12/10.0?

Током (8 А и 10 А номинально, пик 10 А и 12 А), размерами (129×98×39 и 160×94×50 мм); у 12/10.0 в спецификации есть вентилятор, выдвижная крышка клемм и три вида защиты.

Какое выходное напряжение?

У обоих регулируется от 11,5 до 13,3 В.

Сколько каналов?

Два, клеммные колодки — две пары.

Нюансы и грабли

Вход 180–264 В — не универсальный сетевой вход; на сети ниже 180 В блоки не рассчитаны.
Ток 10 А у 12/8.0 и 12 А у 12/10.0 — кратковременный пиковый; непрерывная нагрузка — не более 8 и 10 А соответственно.
В спецификации 12/10.0 параметр назван «Шумы» (180 мВ), а не «пульсации от пика до пика», как у малых блоков серии, — сравнивать напрямую осторожно.
Допуск погрешности ±5 % и линейная регулировка ±5 % указаны у 12/10.0: при подстройке напряжения проверяйте выход под нагрузкой.
12/10.0 — блок с вентилятором: убедитесь, что вентиляционные отверстия корпуса не закрыты.
В спецификациях есть раздел «Условные обозначения», но схемы в тексте не извлеклись; расположение регулятора и клемм по тексту установить нельзя.
