OPTIMUS 12/3.0, 12/4.0 и 12/5.0 — сетевые блоки питания 12 В на 3, 4 и 5 А в пластиковом корпусе

Блоки питания 12 В на 3, 4 и 5 А в пластиковом корпусе IP54, вход 100–240 В, электронная защита от КЗ и перегрузки. Для установки в помещении, рассчитаны на круглосуточную работу.

Модели семейства

Общие данныеВсе три блока: переменный вход 100–240 В, 50/60 Гц, выход 12 В постоянного тока, пластиковый корпус IP54, класс защиты от поражения током 2, наработка на отказ не менее 100 000 часов.

Входное напряжение	переменное 100–240 В, 50/60 Гц
Класс защиты от поражения током	2
Степень защиты оболочки	IP54
Наработка на отказ	не менее 100 000 часов
Назначение	установка внутри помещения, круглосуточный режим

OPTIMUS 12/3.0Блок на 3 А со световой индикацией; защита от КЗ и перегрузки по току.

Выходное напряжение	12 В (при сетевом 220 В)
Номинальный выходной ток	не более 3 А
Пульсации (пик-пик)	не более 120 мВ
Индикация	световая
Защита	электронная от КЗ и перегрузки по току
Рабочая температура	от -10 до +40 °C
Размеры	100×45×32 (единицы в документе не указаны)
Масса	164 г

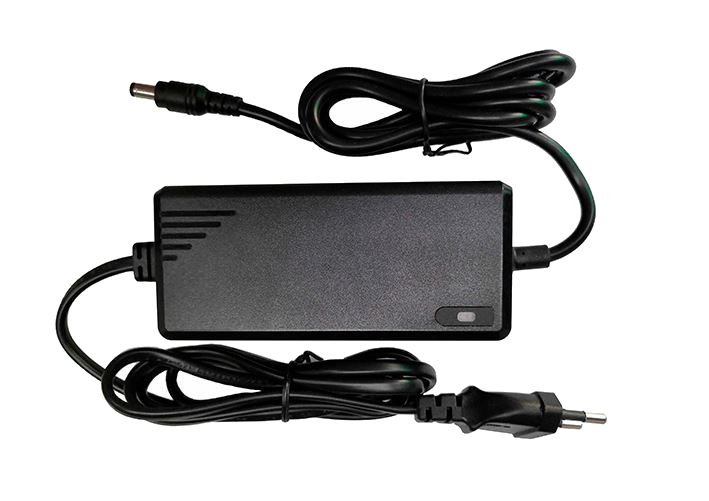

OPTIMUS 12/4.0Блок на 4 А, 48 Вт; корпус из термостойкого пластика, световая индикация.

Выходное напряжение	11,4–12,6 В (при сетевом 220 В)
Номинальный выходной ток	не более 4 А
Мощность	48 Вт
Пульсации (пик-пик)	не более 150 мВ
Защита	электронная от КЗ, перегрузки по току и перенапряжения (13,2–16,2 В)
Рабочая температура	от -20 до +40 °C
Влажность	20–90 % без конденсата
Длина провода AC / DC	55 см / 80 см
Размеры	118×53×33 мм
Масса	225 г

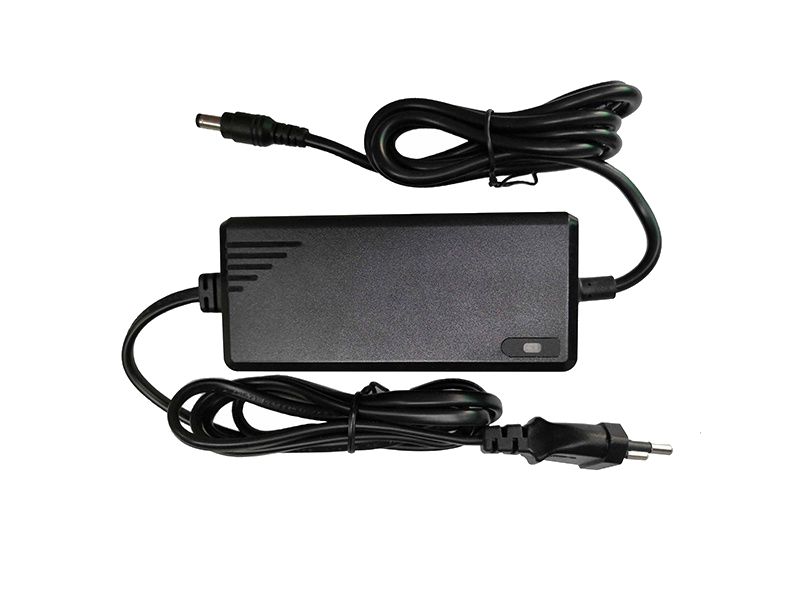

OPTIMUS 12/5.0Блок на 5 А, 60 Вт в корпусе из термостойкого пластика.

Выходное напряжение	11,4–12,6 В (при сетевом 220 В)
Номинальный выходной ток	не более 5 А
Мощность	60 Вт
Пульсации (пик-пик)	не более 150 мВ
Защита	электронная от КЗ, перегрузки по току и перенапряжения (13,2–16,2 В)
Рабочая температура	от -10 до +40 °C
Влажность	20–90 % без конденсата
Размеры	118×52×33
Масса	254 г

Как это работает и подключается

Подайте на вход переменное напряжение 100–240 В, 50/60 Гц; нагрузку подключайте к выходу 12 В постоянного тока.
Подбирайте модель по суммарному току нагрузки: у 12/3.0 — не более 3 А, у 12/4.0 — не более 4 А, у 12/5.0 — не более 5 А.

Монтаж

Блоки предназначены для установки внутри помещения и рассчитаны на круглосуточный режим работы.
Соблюдайте рабочий диапазон температур модели: у 12/3.0 и 12/5.0 от -10 до +40 °C, у 12/4.0 от -20 до +40 °C.

Примеры

Питание камер и малой нагрузки в помещении

Блок выдаёт 12 В постоянного тока; ток выбирается по нагрузке: 3, 4 или 5 А (значения «не более»).

Частые вопросы

Какое входное напряжение у блоков?

Переменное от 100 до 240 В, частота 50/60 Гц.

Можно ли ставить блок на улице?

В документах указано, что блок предназначен для установки внутри помещения.

Чем 12/4.0 отличается от 12/5.0?

Током (4 и 5 А) и мощностью (48 и 60 Вт), а также нижней рабочей температурой: -20 °C у 12/4.0 и -10 °C у 12/5.0.

Нюансы и грабли

У 12/3.0 в документе указано только «12 В (при сетевом напряжении 220 В)», а у 12/4.0 и 12/5.0 — диапазон 11,4–12,6 В; не рассчитывайте на точное совпадение выходного напряжения у разных моделей.
У 12/4.0 и 12/5.0 пульсации до 150 мВ, у 12/3.0 — до 120 мВ; для чувствительной нагрузки это стоит учесть.
Размеры 12/3.0 в документе указаны без единиц измерения.
Для 12/3.0 в документе нет описания защиты от перенапряжения на выходе, в отличие от 12/4.0 и 12/5.0.
