OPTIMUS 1230-ODW, 1250-ODW, 1280-ODW — уличные блоки питания 12 В, 3, 5 и 8 А в корпусе IP67

Блоки питания для установки на открытом воздухе в пластиковом корпусе IP67, вход 160–242 В, регулируемый выход 12–15 В, на 3, 5 и 8 А; рабочая температура до -40 °C.

Модели семейства

Общие данныеТри блока: вход 160–242 В, 50 Гц; выход регулируется подстроечным резистором; пульсации не более 30 мВ; максимальная ёмкостная нагрузка 10000 мкФ; защита от КЗ; индикации нет; пластиковый корпус IP67, класс защиты 2; наработка на отказ не менее 100 000 часов.

Входное напряжение	переменное 160–242 В, 50 Гц
Пульсации (пик-пик)	не более 30 мВ
Максимальная ёмкостная нагрузка	10000 мкФ
Защита от КЗ	есть
Индикация рабочих режимов	отсутствует
Корпус	пластиковый, IP67, класс защиты 2
Гарантия	37 месяцев с даты продажи

OPTIMUS 1230-ODWБлок на 3 А в малом корпусе.

Выходное напряжение	12,0–15,0 В регулируемое (при сетевом 220 В)
Номинальный выходной ток	не более 3 А
Максимальный выходной ток	3,5 А
Рабочая температура	от -40 до +35 °C (по спецификации)
Размеры	113×193×64
Масса	350 г

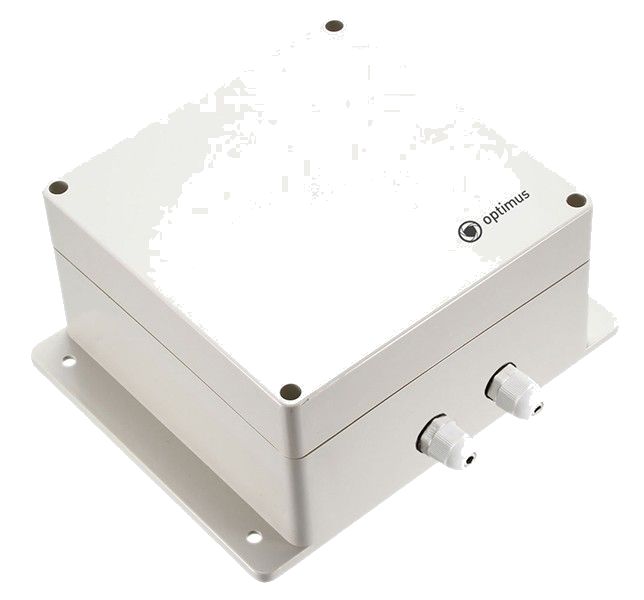

OPTIMUS 1250-ODWБлок на 5 А.

Выходное напряжение	11,7–15,0 В регулируемое (при сетевом 220 В)
Номинальный выходной ток	не более 5 А
Максимальный выходной ток	5,5 А
Рабочая температура	от -40 до +40 °C
Размеры	180×200×90
Масса	630 г

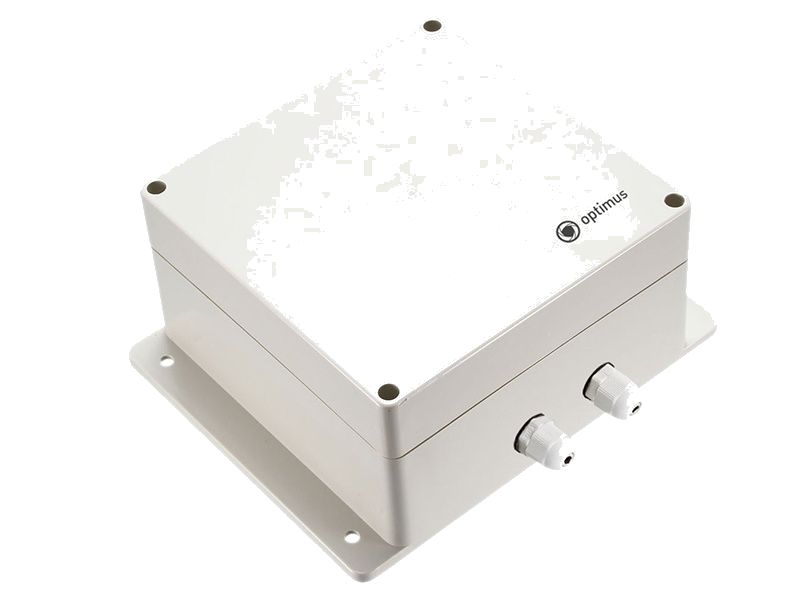

OPTIMUS 1280-ODWБлок на 8 А.

Выходное напряжение	11,7–15,0 В регулируемое (при сетевом 220 В)
Номинальный выходной ток	не более 8 А
Максимальный выходной ток	8,5 А
Рабочая температура	от -40 до +40 °C
Размеры	180×200×90
Масса	740 г

Как это работает и подключается

Снимите крышку, открутив 4 винта против часовой стрелки.
Сеть 220 В подключите к клеммнику X1 (L — фаза, N — ноль), нагрузку — к клеммнику X2 (+ и -), соблюдая полярность.
Подайте сеть 220 В, 50 Гц; при необходимости подстроечным резистором рядом с клеммником X2 отрегулируйте выходное напряжение.
Проверьте монтаж, закройте и опломбируйте крышку.

Монтаж

Конструкция предусматривает использование в настенном положении; провода вводятся через два кабельных ввода в нижней части корпуса.
Резиновые заглушки в гермовводах предполагают использование в качестве уплотнителя.
Установите блок там, где он защищён от механических повреждений и доступа посторонних.
Установку, обслуживание и ремонт выполняйте при отключённом сетевом напряжении.

Примеры

Питание уличных камер и оборудования на стене

Корпус IP67 рассчитан на использование на открытом воздухе; конструкция предусматривает настенное положение.

Частые вопросы

Какая степень защиты?

IP67 по ГОСТ 14254-96, блок предназначен для использования на открытом воздухе.

Как регулируется выходное напряжение?

Подстроечным резистором, расположенным рядом с клеммником X2.

Чем модели отличаются?

Током (3, 5 и 8 А), нижней границей выходного напряжения (12,0 В у 1230-ODW и 11,7 В у остальных), размерами и массой.

Нюансы и грабли

У 1230-ODW в спецификации верхняя рабочая температура +35 °C, а в общей инструкции для всех трёх блоков — +40 °C; для 1230-ODW ориентируйтесь на более строгое значение +35 °C.
Индикации рабочих режимов нет: наличие выходного напряжения проверяйте прибором.
Максимальный ток (3,5, 5,5, 8,5 А) — не рабочий, а предельный; рабочая нагрузка — не более 3, 5 и 8 А.
Выход регулируется: при настройке не превышайте допустимое напряжение питаемых приборов.

Документация

OPTIMUS — Инструкция по эксплуатации 1230-ODW (общая для 1230/1250/1280-ODW)
OPTIMUS — Спецификация 1230-ODW
OPTIMUS — Спецификация 1250-ODW
OPTIMUS — Спецификация 1280-ODW
