OPTIMUS 1240-4C и 1250-8C — многоканальные блоки питания 12–15 В на 4 и 8 каналов в пластиковом корпусе

Блоки питания с регулируемым выходом 12–15 В: 1240-4C на 4 канала и 4 А, 1250-8C на 8 каналов и 5 А; до 1 А на канал, вход 100–240 В, пластик IP54, от -20 °C.

Модели семейства

Общие данныеОба блока: вход 100–240 В, 50/60 Гц; выход 12–15 В при сетевом 220 В; до 1 А на канал; пульсации не более 150 мВ; пластиковый корпус IP54, класс защиты 2; рабочая температура от -20 до +45 °C.

Входное напряжение	переменное 100–240 В, 50/60 Гц
Выходное напряжение	12–15 В (при сетевом 220 В)
Ток на канал	не более 1 А
Пульсации (пик-пик)	не более 150 мВ
Индикация	световая
Защита	электронная от КЗ и перегрузки по току
Рабочая температура	от -20 до +45 °C
Корпус	пластиковый, IP54, класс защиты 2

OPTIMUS 1240-4C4 канала; допустимый ток зависит от выбранного выходного напряжения.

Мощность	48 Вт
Каналы	4
Номинальный выходной ток	не более 4 А
Режим 12 В	4 А
Режим 13,5 В	3,5 А
Режим 15 В	3,2 А
Размеры	144×80×33 мм
Масса	210 г

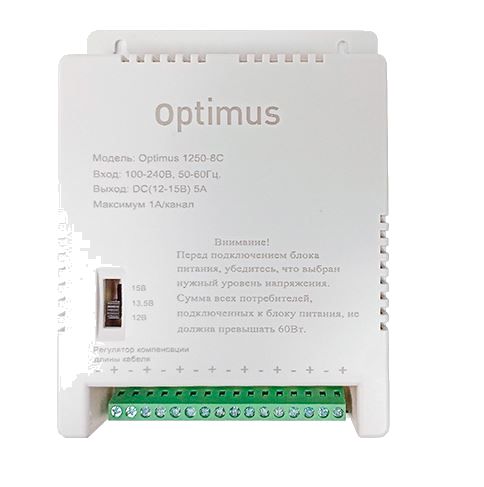

OPTIMUS 1250-8C8 каналов с восемью парами клемм; допустимый ток зависит от выбранного выходного напряжения.

Мощность	60 Вт
Каналы / клеммные колодки	8 / 8 пар
Номинальный выходной ток	не более 5 А
Режим 12 В	5 А
Режим 13,5 В	4,5 А
Режим 15 В	4 А
Размеры	144×110×33 мм
Масса	260 г

Как это работает и подключается

Подайте переменное напряжение 100–240 В, 50/60 Гц.
Выберите выходное напряжение в диапазоне 12–15 В и проверьте, что суммарный ток нагрузки укладывается в таблицу режимов: для 1240-4C это 4 А при 12 В, 3,5 А при 13,5 В, 3,2 А при 15 В; для 1250-8C — 5 А, 4,5 А и 4 А соответственно.

Монтаж

В документах указано, что это аппаратура не бытового назначения.
В комплект входят руководство пользователя, коробка, блок питания и кабель питания.

Примеры

Раздельное питание 4 или 8 потребителей

Каждый канал — до 1 А; суммарный ток ограничен 4 А у 1240-4C и 5 А у 1250-8C.

Повышенное напряжение на длинной линии

Выход можно настроить в диапазоне 12–15 В, но с ростом напряжения допустимый суммарный ток падает (таблица режимов).

Частые вопросы

Сколько каналов у блоков?

У 1240-4C — 4, у 1250-8C — 8; на канал не более 1 А.

Какой ток при выходе 13,5 В?

3,5 А у 1240-4C и 4,5 А у 1250-8C.

Нюансы и грабли

Ток 4 А (1240-4C) и 5 А (1250-8C) — только на 12 В; при 15 В ток падает до 3,2 А и 4 А. Нагрузку считайте под выбранное напряжение.
На канал — не более 1 А: нагрузку с большим потреблением на один канал не вешайте.
Способ регулировки напряжения и расположение клемм в спецификации не описаны.
