OPTIMUS AC-KMRE210 и AC1-KMRE368 — кодонаборные контроллеры доступа со встроенным считывателем EM-Marine

Накладные кодонаборные контроллеры со считывателем EM-Marine 125 кГц: AC-KMRE210 для помещений (1000 пользователей), AC1-KMRE368 всепогодный, IP68 (2000 пользователей).

Модели семейства

Общие данныеОба контроллера: встроенный считыватель EM-Marine 125 кГц с дальностью чтения до 40 мм, механические клавиши, пароль из 4 символов, световая и звуковая индикация, накладная установка, реле замка, контакты «Кнопка выход», «Звонок».

Встроенный считыватель	EM-Marine, 125 кГц, до 40 мм
Клавиши	механические
Длина пароля	4 символа
Индикация / зуммер	есть / есть
Установка	накладная, на монтажную пластину

OPTIMUS AC-KMRE210Для помещений (вторичные входные группы), работа вне помещений не предусмотрена; внешний считыватель не подключается.

Количество пользователей	1000
Режимы работы	карта; карта или единый пароль; карта и персональный пароль; карта и персональный пароль или единый пароль
Внешний считыватель	нет
Коммутируемый ток замка	до 3,5 А (DC 12 В) по спецификации
Время открытия двери	0–60 секунд
Рабочее напряжение	DC 12 В
Степень защиты	IP10
Рабочая температура / влажность	от 0 до +45 °C / 10–90 %
Корпус	пластик, чёрный, 117×75×20 мм
Подсветка клавиш	нет

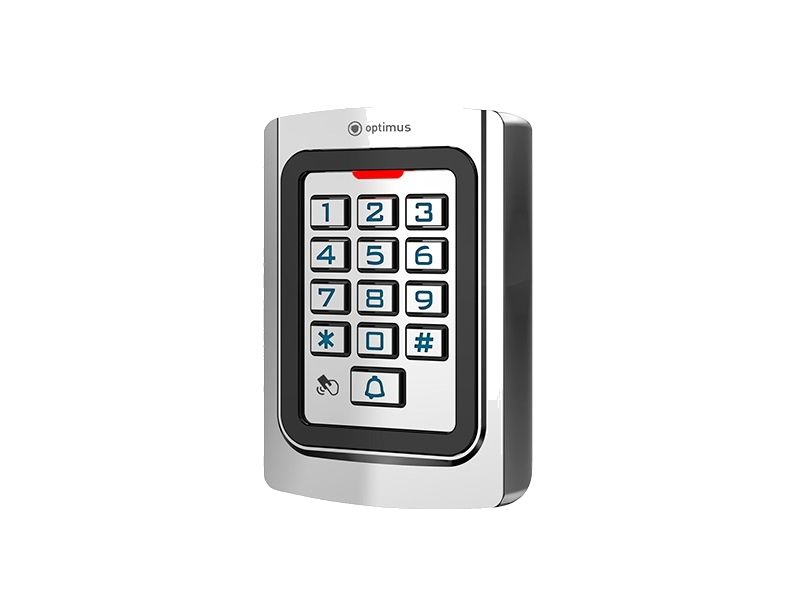

OPTIMUS AC1-KMRE368Всепогодный антивандальный металлический корпус; Wiegand-вход для второго считывателя или кодонаборной панели; встроенная сирена.

Количество пользователей	2000
Режимы работы	карта; карта или пароль; карта + пароль
Внешний считыватель	есть, Wiegand 26/34, до 100 м
Коммутируемый ток замка	до 2,5 А (DC 12 В)
Время открытия двери	0–99 секунд
Рабочее напряжение	DC 12–24 В
Степень защиты	IP68
Рабочая температура / влажность	от -45 до +65 °C / 10–90 %
Корпус	металл, серебро, 110×77×25 мм
Подсветка клавиш	есть

Как это работает и подключается

AC-KMRE210: вход в программирование — # и мастер-код (по умолчанию 881122), выход — #; мастер-код должен содержать 6 символов.
AC-KMRE210: добавить пользователя — 51, номер из трёх цифр и поднести карту; удалить — 52 и номер или карту; мастер-карта регистрируется командой 53. Единый код — команда 3 (по умолчанию 1234), время открытия — команда 2 (секунды двумя цифрами, максимум 60).
AC1-KMRE368: вход в программирование — *, мастер-код, # (по умолчанию 999999); выход — *. Мастер-код от 6 до 8 символов.
AC1-KMRE368: добавить пользователя с картой — [1], номер пользователя, [#], карта, [#]; добавить пользователя с PIN — [1], номер от 1 до 2000, [#], PIN, [#]; удалить — [2], номер или карта, [#]; удалить всех — [2][0000][#].
AC1-KMRE368: режимы доступа — [3][0] только по картам, [3][1] карта + PIN, [3][2] карта или код (по умолчанию); время открытия — [4], секунды, [#] (0–99 с).

Монтаж

Отверните крестовой отвёрткой (у AC1-KMRE368 — комплектным звёздчатым ключом) винт, крепящий посадочную пластину; закрепите пластину на месте монтажа; подключите провода по таблице цветов; навесьте контроллер на пластину и зафиксируйте винтом.
AC-KMRE210: красный — питание +12 В, чёрный — земля, жёлтый — кнопка выход, фиолетовый — общий, оранжевый — НЗ, синий — НР; дополнительно: чёрно-коричневый и чёрно-жёлтый — звонок А и Б, зелёный — усилие (подтяг), серый — конфигурация.
AC1-KMRE368: красный — питание 12–24 В, чёрный — земля, белый — данные 1, зелёный — данные 0, розовые — звонок, жёлтый — кнопка выход, синий — НР, фиолетовый — общий, оранжевый — НЗ.
Суммарный ток замка, коммутируемый реле, не должен превышать 2,5 А; для защиты от самоиндукции замка поставьте параллельно обмотке диод в обратной полярности или варистор на 18–22 В.
Для подключения вызывной панели видеодомофона схема применима только к панелям с контактом НР; если панель открывает дверь подачей напряжения, ставьте дополнительное реле перед контактами «Выход» и «Земля».
Контакты «Звонок» имитируют кнопку: их можно завести на тревожный вход камеры или регистратора.

Примеры

Дверь в помещении с доступом по карте и PIN (AC-KMRE210)

Режим «карта и персональный пароль» включается командой 14; пользователь может менять свой код, если включена функция редактирования (команда 12).

Уличная калитка (AC1-KMRE368)

Металлический антивандальный корпус IP68 с подсветкой клавиш, рабочая температура от -45 до +65 °C.

Передача базы из одного контроллера в другой (AC1-KMRE368)

Режимы источника ([7]→[6]) и получателя ([7]→[7]) данных по Wiegand: белый провод к белому, зелёный к зелёному, предварительно выключить выход Wiegand командой 88.

Частые вопросы

Можно ли подключить внешний считыватель?

К AC1-KMRE368 — да (Wiegand 26/34, до 100 м); к AC-KMRE210 — нет.

Какие идентификаторы читает встроенный считыватель?

EM-Marine на частоте 125 кГц, дальность чтения до 40 мм.

Какой мастер-код по умолчанию?

У AC-KMRE210 — 881122, у AC1-KMRE368 — 999999.

Какой телефон технической поддержки?

+7 (800) 555-04-41, с 07.00 до 17.00 по московскому времени в рабочие дни.

Нюансы и грабли

У AC-KMRE210 в спецификации указан коммутируемый ток замка до 3,5 А, а в схеме подключения — суммарный ток не более 2,5 А; ориентируйтесь на меньшее значение.
AC-KMRE210 рассчитан на работу в помещении (IP10, от 0 до +45 °C) — вне помещений не использовать.
AC-KMRE210: мастер-карта (ключ) не открывает дверь, она нужна только для настройки; при программном сбросе (команда 8686) удаляются все данные, включая пользователей, код доступа и мастер-код; аппаратный сброс (замкнуть «Конфиг» и «Земля» при работе) возвращает только код входа в программирование.
AC1-KMRE368: PIN-код 1234 зарезервирован системой, использовать нельзя; после 10 неверных вводов подряд клавиатура блокируется на 10 минут (если включена блокировка), встроенный зуммер включается по команде [7][2].
AC1-KMRE368: аппаратный сброс (питание отключить, зажать #, подать питание, отпустить после двух сигналов) возвращает заводские параметры, данные пользователей сохраняются.
Если в считывателе, подключённом к AC1-KMRE368, светодиод и зуммер управляются замыканием на землю, их можно подключить на контакт НР; пока звучит зуммер, считыватель не читает идентификаторы.
