Optimus AHD-H01 — цилиндрическая камера 4 в 1 (AHD/TVI/CVI/CVBS), 2,1 Мп

Цилиндрическая уличная камера 2,1 Мп с выходом 4 в 1: AHD, TVI, CVI или аналоговый CVBS. Класс защиты IP67, ИК-подсветка, питание DC12V.

Модели семейства

AHD-H012.1(2.8)E_V.2Металлический корпус, 6 ИК-диодов Array с линзами до 35 м.

Матрица	1/2.9" 2.1 Мп Progressive Scan CMOS JX-F23
Разрешение	1920×1080 (1080P)
Объектив	фиксированный 2.8 мм
ИК-подсветка	6 ИК-диодов Array с линзами, до 35 м
Питание	DC12V±10%, 440 мА
Корпус	металл, IP67
Размеры	151×60 мм, 192 г
Температура	от -45 до +50 °C

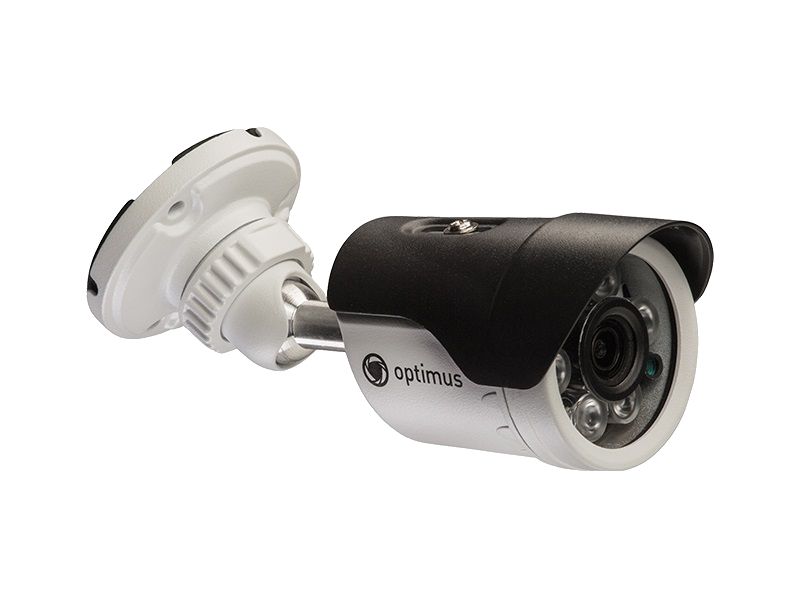

AHD-H012.1(2.8)E_V.4Матрица SC2336, корпус как у V.2: металл, ИК до 35 м.

Матрица	1/3" 2.1 Мп SmartSens Technology CMOS SC2336
Разрешение	1920×1080 (1080P)
Объектив	фиксированный 2.8 мм
ИК-подсветка	6 ИК-диодов Array с линзами, до 35 м
Питание	DC12V±10%, 440 мА
Корпус	металл, IP67
Размеры	151×60 мм, 192 г
Температура	от -45 до +50 °C

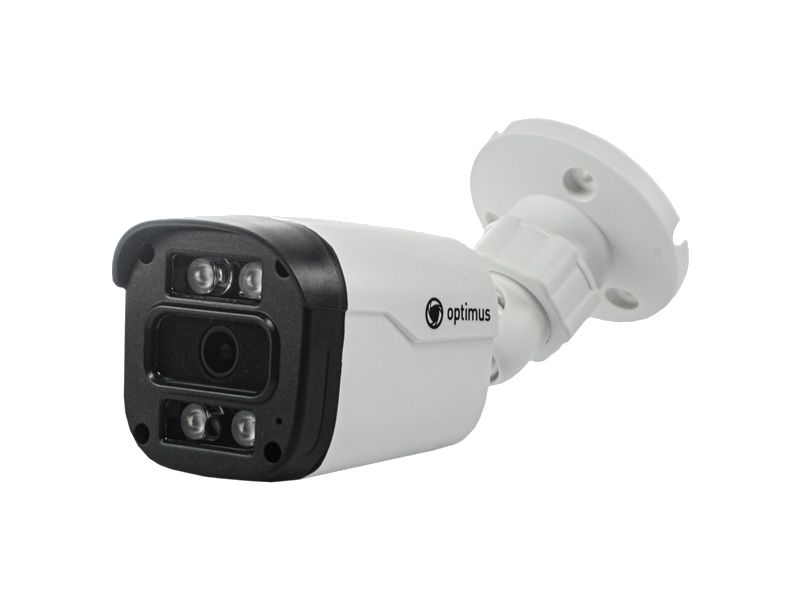

AHD-H012.1(2.8)E_V.6Пластиковый корпус, 4 ИК-диода до 25 м, монтажные коробки JB-05 и PB-01.

Матрица	1/3" 2.1 Мп SmartSens Technology CMOS SC2331
Разрешение	1920×1080 (1080P)
Объектив	фиксированный 2.8 мм
ИК-подсветка	4 ИК-диода Array с линзами, до 25 м
Питание	DC12V±10%, 440 мА
Корпус	пластик, IP67
Размеры	167×64×65 мм, 260 г
Монтажная коробка	JB-05, PB-01

Как это работает и подключается

Формат выхода: AHD/TVI/CVI/CVBS; система видеосигнала NTSC/PAL, разъёмы — BNC и питание.
Формат меняется в экранном меню (раздел «Видео», пункт HD: AHD, CVI, TVI, CVBS), затем «применить».
Джойстик на кабеле для этих исполнений не подключается и не добавляется; поддержка интерфейса CoC (UTC) указана.
Камеры без джойстика (модели с индексом E или T в названии): режим AHD/CVI/TVI/CVBS можно сменить через коаксиал — в меню регистратора выбрать «Контроль XVI», щёлкнуть в центр овала (виртуальный джойстик), в экранном меню камеры войти в «ВИДЕО» и нажать «ПРИМЕНИТЬ».
Если управление через коаксиал не работает: «Главное меню» → «Настройка» → «PTZ», для нужного канала в пункте «Режим контроля» выбрать «коаксиальный» или «все».
Резервный способ с разборкой камеры: замкнуть на 5 секунд контакт G с нужным — L (AHD, по умолчанию), R (TVI), D (CVI) или U (CVBS, аналоговый). Контакты разъёма обозначены D, U, S(E), R, L, G; D_L и D_H не используются.

Монтаж

Питание DC12V±10%: паспорт снимает с гарантии повреждения при отклонении напряжения более 10 %.
Для металлического исполнения (V.2, V.4) в спецификации указана монтажная коробка JB-05; для V.6 — JB-05 и PB-01.
Паспорт требует заземления и стабильного напряжения; перегрев и превышение допустимой рабочей температуры гарантией не покрываются.

Примеры

Уличная камера на стене

Класс защиты IP67 и рабочая температура от -45 °C позволяют ставить камеру снаружи; монтажная коробка JB-05.

Смена формата на месте

Один и тот же корпус отдаёт AHD, TVI, CVI или CVBS — формат выбирается под вход регистратора.

Частые вопросы

Какие форматы видео выдаёт камера?

AHD, TVI, CVI и аналоговый CVBS; режим меняется в меню камеры (раздел «Видео»).

Есть ли у камеры джойстик на кабеле?

Нет: в спецификации указано, что джойстик подключить или добавить нельзя; интерфейс CoC (UTC) поддерживается.

Как сменить режим AHD/TVI/CVI/CVBS без джойстика?

Через «Контроль XVI» регистратора (виртуальный джойстик, пункт «ВИДЕО» → «ПРИМЕНИТЬ») или замыканием контактов L, R, D, U с G на 5 секунд.

Нюансы и грабли

Исполнения V.2, V.4 и V.6 различаются матрицей, корпусом (металл/пластик), числом ИК-диодов и весом; при замене камеры на «ту же» сверяйте версию V.x.
Экранное меню в паспорте описано общее: по паспорту функции и интерфейс могут отличаться в зависимости от модели камеры.
Срок гарантии по паспорту — 37 месяцев; следы ремонта неуполномоченными лицами и попадание влаги/пыли внутрь гарантию снимают.
Переключение режима замыканием контактов требует вскрытия камеры; G — общий контакт (земля), центральный контакт S(E) — выбор, перепутать выводы нетрудно, сверяйтесь с рисунком разъёма в инструкции.
