Optimus AHD-H015.0 и AHD-H018.0 — камеры 4 в 1 (AHD/TVI/CVI/CVBS) 5 и 8 Мп в корпусе IP67 с ИК-подсветкой

Камеры 4 в 1 в корпусе IP67 с ИК-подсветкой: 5 Мп с объективом 2,8 мм, 3,6 мм или вариофокальным 2,8–12 мм и 8 Мп с объективом 2,8 мм. Питание DC12V, от -45 °C.

Модели семейства

Общие данныеВсе модели: выход 4 в 1 (AHD/TVI/CVI/CVBS), ИК-подсветка, режим день/ночь автоматический, экранное меню (управление джойстиком на кабеле), питание DC12V±10%, рабочая температура от -45 до +50 °C, видеосигнал NTSC/PAL, разъёмы — BNC и питание, корпус IP67, цвет белый.

Чувствительность	цвет 0,01 Лк (F1.2), ч/б 0,001 Лк (F1.2), 0 Лк при включённой ИК-подсветке
Питание	DC12V±10%
Рабочая температура	от -45 до +50 °C
Разъёмы	BNC, разъём питания
Экранное меню	да (джойстик на кабеле, СОС)
Режим день/ночь	авто

AHD-H015.0(2.8)_V.45 Мп, фиксированный объектив 2,8 мм; металл и пластик, IP67.

Матрица	1/2.5" JX-K05, 5 Мп
Разрешение	2608×1952 (5 Мп)
Объектив	фиксированный 2,8 мм, 6 Мп
Режимы работы	AHD/TVI — 5MP@20 к/с, 4MP@25 к/с, 2MP@25 к/с; CVI — 4MP@25 к/с, 2MP@25 к/с; CVBS (960H) @25 к/с
ИК-подсветка	6 ИК-диодов, до 30 м
Потребление	450 мА
Размеры / масса	150×66×67 мм / 170 г

AHD-H015.0(3.6)_V.45 Мп, фиксированный объектив 3,6 мм; корпус и ИК-подсветка как у модели 2,8 мм.

Матрица	1/2.5" JX-K05, 5 Мп
Разрешение	2608×1952 (5 Мп)
Объектив	фиксированный 3,6 мм, 6 Мп
Режимы работы	AHD/TVI — 5MP@20 к/с, 4MP@25 к/с, 2MP@25 к/с; CVI — 4MP@25 к/с, 2MP@25 к/с; CVBS (960H) @25 к/с
ИК-подсветка	6 ИК-диодов, до 30 м
Потребление	450 мА
Размеры / масса	150×66×67 мм / 170 г

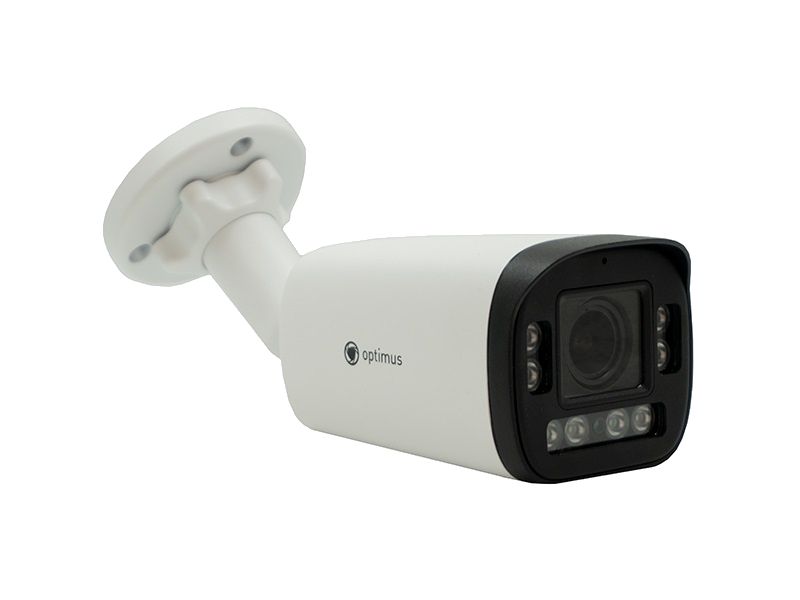

AHD-H015.0(2.8-12)_V.35 Мп с вариофокальным объективом 2,8–12 мм, 8 ИК-диодов; металлический корпус с пластиковым козырьком.

Матрица	1/2.5" JX-K05, 5 Мп
Разрешение	2608×1952 (5 Мп)
Объектив	вариофокальный 2,8–12 мм, 5 Мп
Режимы работы	AHD/TVI — 5MP@20fps, 4MP@25fps, 2MP@25fps; CVI — 4MP@25fps, 2MP@25fps; CVBS (960H) @25fps
ИК-подсветка	8 ИК-диодов, до 40 м
Потребление	400 мА
Размеры / масса	233×80×75 мм / 450 г

AHD-H018.0(2.8)_V.18 Мп (3840×2160), антивандальный корпус, объектив 2,8 мм F1.6.

Матрица	1/3" GC8053, 8 Мп
Разрешение	3840×2160 (8 Мп)
Объектив	фиксированный 2,8 мм, 8 Мп, F1.6
Режимы работы	AHD/TVI/CVI — 8MP@15 к/с; CVBS (960H) @25 к/с
ИК-подсветка	6 ИК-диодов, до 30 м
DNR	2D
Потребление	450 мА
Размеры / масса	150×66×67 мм / 170 г

Как это работает и подключается

Подайте питание DC12V±10% на разъём питания, снимите видео с разъёма BNC.
Настройки (экспозиция, баланс белого, день/ночь, DNR и другие) выполняются через экранное меню с джойстика на кабеле; в документе указано также управление «СОС».

Монтаж

Питание DC12V±10%; ток потребления 450 мА у моделей с 6 ИК-диодами и 400 мА у вариофокальной (8 ИК-диодов).
Рабочая температура от -45 до +50 °C; класс защиты IP67.
Дальность ИК-подсветки: до 30 м у моделей с 6 ИК-диодами, до 40 м у вариофокальной (8 ИК-диодов).

Примеры

Камера под вход регистратора любого формата

Один корпус отдаёт AHD, TVI, CVI или CVBS; режимы по разрешению и частоте кадров различаются у 5 Мп и 8 Мп.

Подбор угла обзора на объекте (2,8–12 мм)

Вариофокальная модель H015.0(2.8-12) позволяет подобрать фокусное расстояние при монтаже.

Частые вопросы

Какие форматы выдаёт камера?

AHD, TVI, CVI и аналоговый CVBS (960H); 5 Мп работает в AHD/TVI, 8 Мп — в AHD/TVI/CVI.

Какая дальность ИК-подсветки?

До 30 м (6 ИК-диодов) у фиксированных моделей и до 40 м (8 ИК-диодов) у вариофокальной.

Нюансы и грабли

У 5 Мп камер частота кадров в режимах 5 Мп ниже (20 к/с в AHD/TVI), чем в 4 и 2 Мп (25 к/с); в CVI максимум 4 Мп; регистратор должен поддерживать режим.
8 Мп камера (H018.0) даёт 15 к/с в AHD/TVI/CVI.
Объективы 2,8 и 3,6 мм у моделей V.4 рассчитаны на 6 Мп при матрице 5 Мп.
Производитель оставляет за собой право менять конструкцию без уведомления: версию V.x на камере сверяйте с документом.
