Optimus AHD-H02 — компактная камера 4 в 1 (AHD/TVI/CVI/CVBS), 2,1 и 5 Мп, фиксированный объектив

Компактные камеры 4 в 1 в белом пластиковом корпусе IP20 для помещений: 2,1 Мп и 5 Мп с фиксированным объективом. Питание DC12V. Вариофокальная — в отдельной карточке.

Модели семейства

AHD-H022.1(2.8)E_V.4SC2336, 2.8 мм, 2 ИК-диода до 20 м.

Матрица	1/3" 2.1 Мп SmartSens SC2336
Разрешение	1920×1080 (1080P)
Объектив	фиксированный 2.8 мм
ИК-подсветка	2 ИК-диода, до 20 м
Питание	DC12V±10%, 400 мА
Корпус	пластик, IP20
Размеры	90×82 мм, 150 г
Температура	от -10 до +50 °C

AHD-H022.1(3.6)E_V.4То же на 3.6 мм.

Матрица	1/3" 2.1 Мп SmartSens SC2336
Разрешение	1920×1080 (1080P)
Объектив	фиксированный 3.6 мм
ИК-подсветка	2 ИК-диода, до 20 м
Питание	DC12V±10%, 400 мА
Корпус	пластик, IP20
Размеры	90×82 мм, 150 г
Температура	от -10 до +50 °C

AHD-H022.1(3.6)_V.3Sony IMX323, 3.6 мм, экранное меню управляется джойстиком.

Матрица	1/2.9" 2.1 Мп CMOS Sony IMX323
Объектив	фиксированный 3.6 мм
Чувствительность	цвет 0.01 лк (F1.2), ч/б 0.001 лк (F1.2)
ИК-подсветка	2 ИК-диода, до 20 м
Питание	DC12V±10%, 350 мА
Корпус	пластик, IP20
Размеры	90×82 мм, 150 г
Температура	от -20 до +50 °C при влажности 90 % без конденсата

AHD-H022.1(3.6)_V.4Sony IMX307, 3.6 мм, F1.6.

Матрица	1/2.8" 2.1 Мп CMOS Sony IMX307
Объектив	фиксированный 3.6 мм
Чувствительность	цвет 0.01 лк (F1.6), ч/б 0.001 лк (F1.6)
ИК-подсветка	2 ИК-диода, до 20 м
Питание	DC12V±10%, 350 мА
Температура	от -20 до +50 °C при влажности 90 % без конденсата
Баланс белого	авто, вручную

AHD-H022.1(2.8)F_V.1Warm Light: 2 диода белого света до 20 м, режим Full Color.

Матрица	1/2.9" 2.1 Мп CMOS GC2063
Объектив	фиксированный 2.8 мм
Чувствительность	цвет 0.01 лк (F1.2) Full Color, 0 лк с подсветкой белым светом
Подсветка	2 диода Warm Light, до 20 м
Режим подсветки	авто/выкл., яркость авто/вручную
Питание	DC12V±10%, 250 мА
Корпус	пластик, IP20
Температура	от -10 до +50 °C

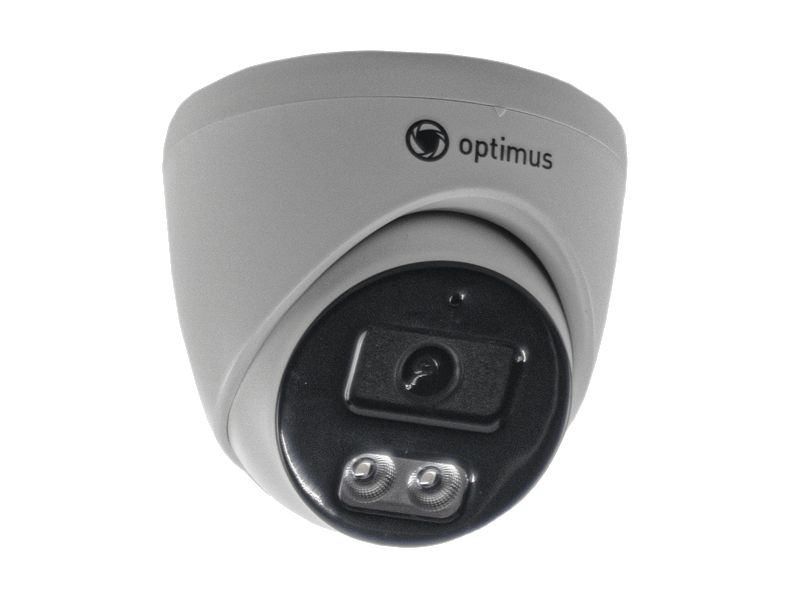

AHD-H025.0(2.8)_V.35 Мп, 2.8 мм, 2 ИК-диода.

Матрица	1/2,5" JX-K05 5 Мп
Разрешение	2608×1952 (5 Мп)
Объектив	фиксированный 2.8 мм
Режимы	AHD/TVI: 5 Мп@20 к/с, 4 Мп@25 к/с, 2 Мп@25 к/с; CVI: 4 Мп@25 к/с, 2 Мп@25 к/с; CVBS 960H@25 к/с
ИК-подсветка	2 ИК-диода, до 20 м
Питание	DC12V±10%, 350 мА
Корпус	пластик, IP20
Размеры	90×82 мм, 150 г

Как это работает и подключается

Выход 4 в 1: AHD/TVI/CVI/CVBS; система видеосигнала NTSC/PAL, разъёмы BNC и питание.
Режимы по джойстику (для исполнений с джойстиком): удерживать 5 секунд влево — AHD (по умолчанию), вправо — TVI, вниз — CVI, вверх — CVBS (аналоговый). Иначе: меню → «Видео» → пункт HD, джойстиком выбрать режим и нажать «Применить».
Экранное меню: центр джойстика — вход, вверх/вниз — пункты, влево/вправо — значения. Разделы: «Экспозиция» (яркость 0–100, режимы Глобально/Центрально/BLC 0–7/FLC), «Баланс белого» (серое, следящий, вручную: красный и синий 0–63), «День/Ночь» (цветной, ч/б, внешний, авто; Smart ИК), «Изображение» (контраст, чёткость, насыщенность 0–20; 3DNR, 2DNR, D-WDR), «Видео», «Язык» (русский, английский, китайский), «Версия», «Сброс».
Режимы видео в меню: TVI, AHD и CVI — 1080p30/720p30 (NTSC) и 1080p25/720p25 (PAL), CVBS — NTSC или PAL.
Камеры без джойстика (модели с индексом E или T в названии): режим AHD/CVI/TVI/CVBS можно сменить через коаксиал — в меню регистратора выбрать «Контроль XVI», щёлкнуть в центр овала (виртуальный джойстик), в экранном меню камеры войти в «ВИДЕО» и нажать «ПРИМЕНИТЬ».
Если управление через коаксиал не работает: «Главное меню» → «Настройка» → «PTZ», для нужного канала в пункте «Режим контроля» выбрать «коаксиальный» или «все».
Резервный способ с разборкой камеры: замкнуть на 5 секунд контакт G с нужным — L (AHD, по умолчанию), R (TVI), D (CVI) или U (CVBS, аналоговый). Контакты разъёма обозначены D, U, S(E), R, L, G; D_L и D_H не используются.

Монтаж

Питание DC12V±10%: отклонение напряжения более 10 % паспорт относит к нарушению условий гарантии.
Температуры у исполнений разные: от -10 °C (E_V.4, F_V.1) до -20 °C; в спецификации ряда исполнений указана влажность до 90 % без конденсата.

Примеры

Внутри помещения

Класс защиты IP20 по спецификации — установка внутри помещений, без воздействия влаги.

Частые вопросы

Какой класс защиты у AHD-H02?

По спецификациям — IP20, пластиковый корпус, только для помещений.

Как сменить режим AHD/TVI/CVI/CVBS?

Джойстиком: удерживать 5 секунд влево — AHD, вправо — TVI, вниз — CVI, вверх — CVBS; или в меню «Видео», пункт HD. У камер без джойстика — через «Контроль XVI» регистратора или замыканием контактов с G.

Нюансы и грабли

Не путать исполнения: одна и та же длина фокуса 3.6 у V.3, V.4 и E_V.4 даёт разные матрицы и потребление.
У исполнения F_V.1 подсветка белым светом (Warm Light): 0 лк достигается при включённой подсветке.
Срок гарантии по паспорту — 37 месяцев; при отсутствии заземления гарантия не действует.
Паспорт AHD-H025.0(2.8-12) V.2 — общий для камер Optimus 4 в 1; в примере управления объективом (регуляторы фокуса и зума на корпусе) показана вариофокальная камера, у фиксированных исполнений H02 их нет. Меню и функции зависят от модели камеры.
Переключение режима замыканием контактов требует вскрытия камеры; G — общий контакт (земля), центральный контакт S(E) — выбор, перепутать выводы нетрудно, сверяйтесь с рисунком разъёма в инструкции.
