Optimus AHD-H022.1(2.8-12)E и AHD-H025.0(2.8-12) V.2 — камеры 4 в 1 с вариофокальным объективом 2,8~12 мм

Камеры 4 в 1 (AHD/TVI/CVI/CVBS) с вариофокальным объективом 2,8~12 мм. H022.1(2.8-12)E — 2,1 Мп, 24 ИК-диода до 20 м, DC12V; H025.0(2.8-12) V.2 — по паспорту.

Модели семейства

AHD-H022.1(2.8-12)EВариофокальный 2.8~12 мм, 24 ИК-диода, корпус 110×90 мм.

Матрица	1/3" CMOS JX-F37 2.1 Мп
Объектив	вариофокальный 2.8~12 мм
Чувствительность	цвет 0.05 лк (F1.2), ч/б 0.005 лк (F1.2)
ИК-подсветка	24 ИК-диода, до 20 м
Питание	DC12V±10%, 400 мА
Размеры	110×90 мм, 270 г
Температура	от -20 до +50 °C при влажности до 90 % без конденсата
Режимы	AHD (по умолчанию)/TVI/CVI/CVBS

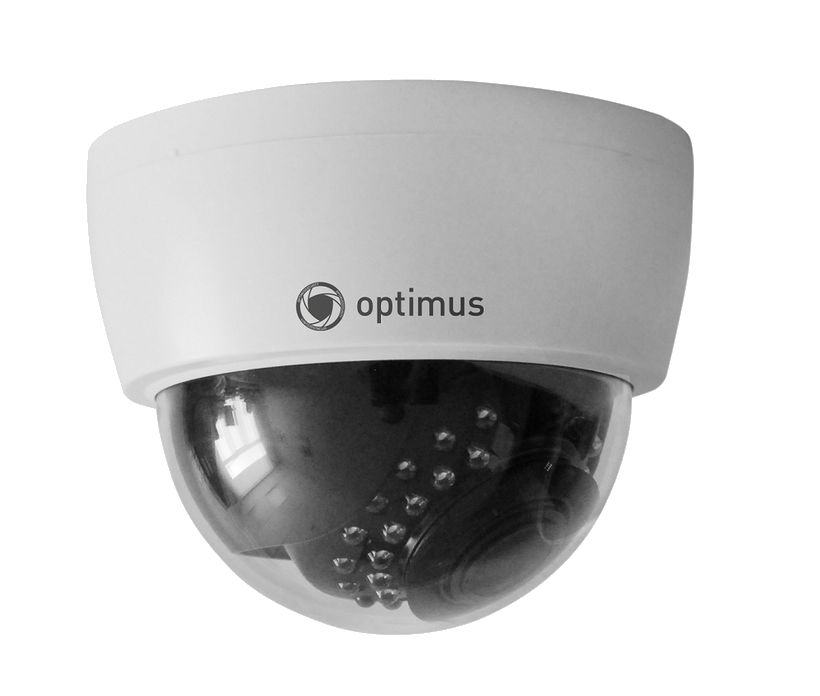

AHD-H025.0(2.8-12)_V.2Вариофокальная камера 4 в 1 с объективом 2.8–12 мм. В паспорте V.2 таблицы технических характеристик нет — только режимы выхода, экранное меню, регуляторы объектива и гарантия.

Режимы выхода	AHD (по умолчанию), TVI, CVI, CVBS
Смена режима джойстиком	удержание 5 с: влево — AHD, вправо — TVI, вниз — CVI, вверх — CVBS
Смена режима через меню	раздел «Видео», пункт HD, затем «Применить»
Видеорежимы в меню	TVI, AHD, CVI — 1080p30/720p30 (NTSC), 1080p25/720p25 (PAL); CVBS — NTSC или PAL
Объектив	регуляторы на корпусе: фокус +/–, зум +/–
Гарантия	37 месяцев

Как это работает и подключается

У AHD-H022.1(2.8-12)E режим меняется удержанием джойстика 5 секунд: вправо — AHD (по умолчанию), вниз — TVI, вверх — CVI, влево — CVBS.
Дополнительный способ: экранное меню, пункт MONITOR OUT (AHD, CHD — CVI, THD — TVI, CVBS), затем APPLY.
У AHD-H025.0(2.8-12) V.2 направления другие: удержание джойстика 5 секунд — влево AHD (по умолчанию), вправо TVI, вниз CVI, вверх CVBS (аналоговый). Иначе: меню → раздел «Видео», курсор на пункт HD, джойстиком влево/вправо выбрать AHD, CVI, TVI или CVBS и нажать «Применить».
Экранное меню H025.0(2.8-12) V.2: центр джойстика — вход, вверх/вниз — пункты, влево/вправо — значения, повторное нажатие центра — подменю. Разделы: «Экспозиция» (яркость 0–100; режимы Глобально, Центрально, BLC 0–7, FLC), «Баланс белого» (серое, следящий, вручную: красный и синий 0–63), «День/Ночь» (цветной, ч/б, внешний, авто; Smart ИК), «Изображение» (контраст, чёткость, насыщенность 0–20; 3DNR, 2DNR, DWDR), «Видео», «Язык» (русский, английский, китайский), «Версия», «Сброс», «Сохр. и выйти», «Выход». Паспорт оговаривает, что функции и интерфейс меню зависят от модели камеры.

Монтаж

Питание DC12V±10%: отклонение напряжения более 10 % паспорт относит к нарушению условий гарантии.
Температура от -20 до +50 °C при влажности до 90 % без конденсата.
Объектив настраивается регуляторами на корпусе: «Фокус +/–» и зум.
H025.0(2.8-12) V.2: объектив настраивается регуляторами на корпусе — фокус «+», «–» и увеличение/отдаление (зум); в паспорте это показано на примере AHD-H042.1(2.8-12)_V2.

Примеры

Регулировка угла зрения на объекте

Вариофокальный AHD-H022.1(2.8-12)E: объектив настраивается регуляторами на корпусе — фокус, зум.

Частые вопросы

Как переключить формат на вариофокальной AHD-H022.1(2.8-12)E?

Удерживать джойстик 5 секунд: вправо — AHD (по умолчанию), вниз — TVI, вверх — CVI, влево — CVBS.

Как переключить формат на AHD-H025.0(2.8-12) V.2?

Удерживать джойстик 5 секунд: влево — AHD (по умолчанию), вправо — TVI, вниз — CVI, вверх — CVBS; либо меню «Видео», пункт HD, затем «Применить».

Нюансы и грабли

Срок гарантии по паспорту — 37 месяцев; при отсутствии заземления гарантия не действует. Паспорт H025.0 V.2 дополняет это: отклонение напряжения более 10 % и заземление не по стандарту — тоже основание отказать в гарантии.
Направления джойстика для смены режима у двух моделей карточки противоположны: у H022.1(2.8-12)E вправо — AHD, влево — CVBS, у H025.0(2.8-12) V.2 влево — AHD, вправо — TVI. Проверяйте по паспорту своей камеры, а не по соседней.
Паспорт H025.0(2.8-12) V.2 не содержит технических характеристик: матрицу, разрешение, подсветку и питание этой модели по документам карточки установить нельзя.
Меню в паспорте H025.0 V.2 описано в целом, с оговоркой «функции и интерфейс меню могут отличаться в зависимости от модели»; сверяйте пункты с экраном камеры.
