Optimus AHD-H04 — антивандальная камера 4 в 1 (AHD/TVI/CVI/CVBS), 2,1 и 5 Мп

Антивандальные камеры 4 в 1 с классом защиты IP66: 2,1 Мп с ИК-подсветкой или Warm Light и вариант 5 Мп. Питание DC12V.

Модели семейства

AHD-H042.1(2.8)E_V.3Антивандальный корпус, 18 ИК-диодов до 20 м, JB-05.

Матрица	1/3" 2.1 Мп SmartSens SC2336
Разрешение	1920×1080 (2 Мп)
Объектив	фиксированный 2.8 мм
ИК-подсветка	18 ИК-диодов, до 20 м
Питание	DC12V±10%, 400 мА
Корпус	антивандальный, IP66
Размеры	98×107×72 мм, 320 г
Температура	от -45 до +50 °C

AHD-H042.1(2.8)E_V.4Металл и пластик, 3 ИК-диода до 20 м.

Матрица	1/3" CMOS 2 Мп
Объектив	фиксированный 2.8 мм
Чувствительность	цвет 0.01 лк (F1.6), ч/б 0.001 лк (F1.6)
ИК-подсветка	3 ИК-диода, до 20 м
Питание	DC12V±10%, 400 мА
Корпус	металл, пластик, IP66
Размеры	90×98 мм, 320 г
Температура	от -45 до +50 °C

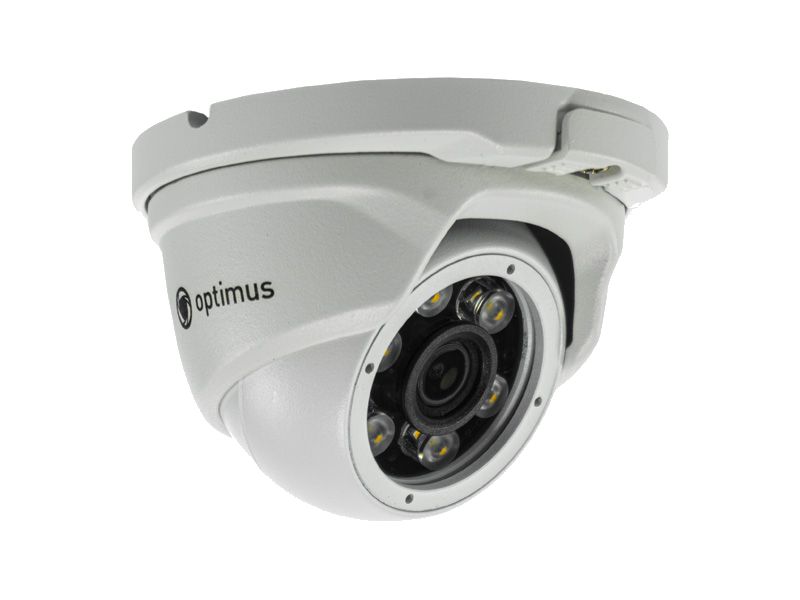

AHD-H042.1(2.8)F_V.08 диодов Warm Light до 20 м.

Матрица	1/2.9" 2.1 Мп CMOS GC2063
Объектив	фиксированный 2.8 мм
Чувствительность	цвет 0.01 лк (F1.2) Full Color, 0 лк с подсветкой белым светом
Подсветка	8 диодов Warm Light, до 20 м
Режим подсветки	авто/выкл., яркость авто/вручную
Питание	DC12V±10%, 250 мА
Корпус	антивандальный, IP66
Температура	от -45 до +50 °C

AHD-H042.1(2.8)F_V.23 диода Warm Light до 20 м.

Матрица	1/2.9" 2.1 Мп CMOS GC2063
Объектив	фиксированный 2.8 мм
Подсветка	3 диода Warm Light, до 20 м
Питание	DC12V±10%, 250 мА
Корпус	IP66
Размеры	90×98 мм, 320 г
Температура	от -45 до +50 °C

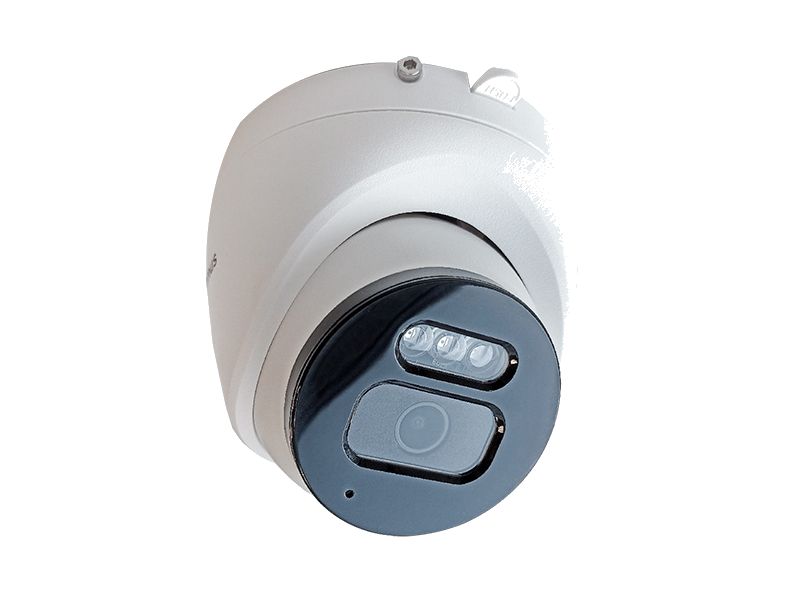

AHD-H045.0(2.8)_V.35 Мп, 3 ИК-диода до 20 м.

Матрица	1/2,5" JX-K05 5 Мп
Разрешение	2608×1952 (5 Мп)
Объектив	фиксированный 2.8 мм
Режимы	AHD/TVI: 5 Мп@20 к/с, 4 Мп@25 к/с, 2 Мп@25 к/с; CVI: 4 Мп@25 к/с, 2 Мп@25 к/с; CVBS 960H@25 к/с
ИК-подсветка	3 ИК-диода, до 20 м
Питание	DC12V±10%, 400 мА
Корпус	IP66
Размеры	90×98 мм, 320 г

Как это работает и подключается

Выход 4 в 1: AHD (по умолчанию)/CVI/TVI/CVBS; система видеосигнала NTSC/PAL, разъёмы BNC и питание.
Формат меняется в экранном меню (раздел «Видео», пункт HD), затем применить.
У исполнений F управление экранным меню — по СОС; джойстик на кабеле у них не предусмотрен.
Камеры без джойстика (модели с индексом E или T в названии): режим AHD/CVI/TVI/CVBS можно сменить через коаксиал — в меню регистратора выбрать «Контроль XVI», щёлкнуть в центр овала (виртуальный джойстик), в экранном меню камеры войти в «ВИДЕО» и нажать «ПРИМЕНИТЬ».
Если управление через коаксиал не работает: «Главное меню» → «Настройка» → «PTZ», для нужного канала в пункте «Режим контроля» выбрать «коаксиальный» или «все».
Резервный способ с разборкой камеры: замкнуть на 5 секунд контакт G с нужным — L (AHD, по умолчанию), R (TVI), D (CVI) или U (CVBS, аналоговый). Контакты разъёма обозначены D, U, S(E), R, L, G; D_L и D_H не используются.

Монтаж

Питание DC12V±10%; паспорт снимает с гарантии повреждения при отклонении напряжения более 10 % и при отсутствии заземления.
Гарантия не действует при попадании влаги и пыли внутрь корпуса — уплотнить ввод кабеля.
Исполнения F потребляют 250 мА, исполнения E — 400 мА; закладывать блок питания по фактической версии.

Примеры

Уличная антивандальная

Класс защиты IP66 и температура до -45 °C; для E_V.3 указана монтажная коробка JB-05.

Подсветка белым светом

Исполнения F (Warm Light) дают цветное изображение с подсветкой белым светом при 0 лк.

Частые вопросы

Какой класс защиты у AHD-H04?

IP66, антивандальный корпус.

Чем отличаются исполнения E и F?

E — ИК-подсветка (3 или 18 диодов до 20 м), F — диоды Warm Light с подсветкой белым светом и потреблением 250 мА.

Как сменить режим AHD/TVI/CVI/CVBS у исполнения E?

Через «Контроль XVI» регистратора (виртуальный джойстик, пункт «ВИДЕО» → «ПРИМЕНИТЬ») или замыканием контактов L, R, D, U с G на 5 секунд.

Нюансы и грабли

У E_V.3 размеры 98×107×72 мм, у остальных — 90×98 мм; кронштейн и коробку подбирать по версии.
Для F_V.0 и F_V.2 различается число диодов Warm Light (8 и 3).
Меню общее для AHD-камер Optimus; по паспорту функции и интерфейс могут отличаться в зависимости от модели.
Переключение режима замыканием контактов требует вскрытия камеры; G — общий контакт (земля), центральный контакт S(E) — выбор, перепутать выводы нетрудно, сверяйтесь с рисунком разъёма в инструкции.
Инструкция о переключении режимов относится к камерам с названием, оканчивающимся на E или T; для исполнений F управление экранным меню описано отдельно (через СОС), для них не проверено.
