Optimus AHDR-30 — гибридный видеорегистратор 6 в 1 на 4, 8 и 16 каналов

Гибридные регистраторы 6 в 1 (AHD/TVI/CVI/XVI/CVBS/IP) на 4, 8 и 16 видеовходов, сжатие H.265/H.264, запись до 5M-N. Питание 12 V DC.

Модели семейства

AHDR-3004HE_V.24 видеовхода BNC, 1 аудиовход.

Видеовходы	4 BNC
Аудиовходы/выход	1/1 RCA
Запись	5M-N @ 20 к/с; 4M-N @ 25 к/с; 1080P @ 25 к/с на канал
Гибридный режим	4 камеры 5M-N + 2 IP-камеры 1080P
Диски	1 HDD SATA до 14 Тб
Питание	12 V DC/2А (адаптер в комплекте)
Размер/масса	210×210×50 мм, 450 г
Температура	0…+55 °C, влажность 10…90 %

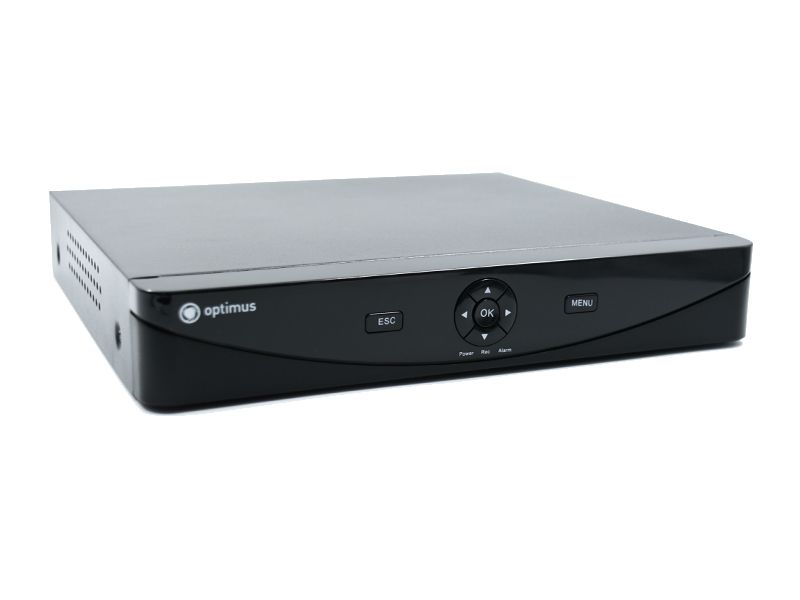

AHDR-3004HEA_V.14 видеовхода, 4 аудиовхода.

Видеовходы	4 BNC
Аудиовходы/выход	4/1 RCA
Запись	5M-N @ 20 к/с; 4M-N @ 25 к/с; 1080P @ 25 к/с на канал
Гибридный режим	4 камеры 5M-N + 2 IP-камеры 1080P
Диски	1 HDD SATA до 14 Тб
Питание	12 V DC/2А
Размер/масса	260×230×42 мм, 998 г

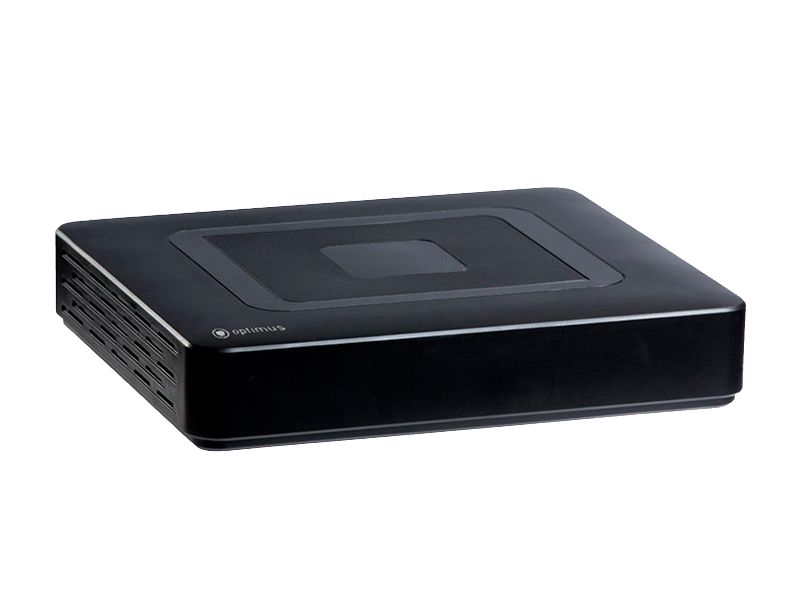

AHDR-3008E_V.38 видеовходов, 1 аудиовход, HDMI до 2560×1440.

Видеовходы	8 BNC
Аудиовходы/выход	1/1 RCA
Запись	5M-N @ 12 к/с; 4M-N @ 16 к/с на канал; 1080N/720P — 25 к/с
Гибридный режим	8 камер 5M-N + 4 IP-камеры 1080P
Видеовыход	HDMI (2560×1440), VGA (1920×1080)
Диски	1 HDD SATA до 14 Тб
Питание	12 V DC/2А
Размер/масса	235×210×45 мм, 510 г

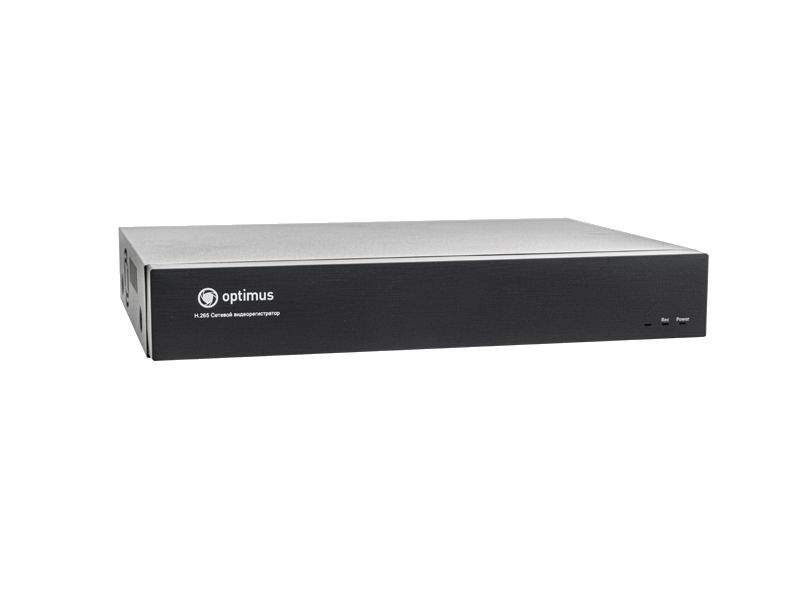

AHDR-3008EA_V.1 / V.28 видеовходов, 4 аудиовхода; V.1 и V.2 по спецификации совпадают.

Видеовходы	8 BNC
Аудиовходы/выход	4/1 RCA
Запись	5M-N @ 12 к/с; 4M-N @ 16 к/с на канал; 1080N/720P — 25 к/с
Гибридный режим	8 камер 5M-N + 4 IP-камеры 1080P
Видеовыход	HDMI (2560×1440), VGA (1920×1080)
Диски	1 HDD SATA до 14 Тб
Питание	12 V DC/2А
Размер/масса	255×230×42 мм, 820 г

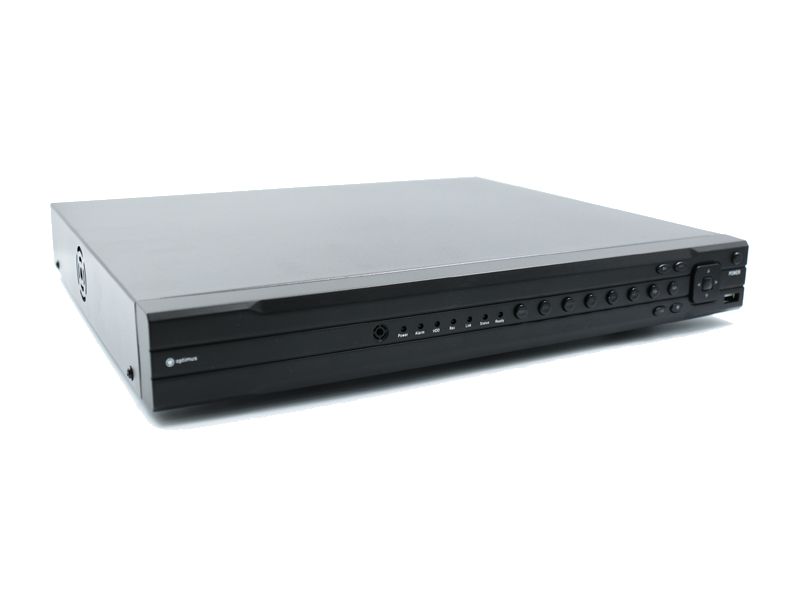

AHDR-3016E_V.116 видеовходов, 2 HDD, RS-485, 4 тревожных входа и 1 выход.

Видеовходы	16 BNC
Аудиовходы/выход	6/1 RCA
Запись	5M-N @ 6 к/с; 4M-N @ 8 к/с на канал; 1080N/720P — 15 к/с
Гибридный режим	16 камер 5M-N + 4 IP-камеры 1080P
Видеовыход	HDMI (3840×2160), VGA (1920×1080)
Тревожный вход/выход	4/1
PTZ RS-485	да
Диски	2 HDD SATA до 14 ТБ, до 28 ТБ
Питание	12 V DC/4А
Размер/масса	310×298×60 мм, 1,8 кг

Как это работает и подключается

Режимы работы DVR/HVR/NVR; поддержка AHD/TVI/CVI/XVI/CVBS и IP-камер; сетевой режим (NVR) — 16×1080P (400 к/с).
Удалённый доступ: WEB-интерфейс (просмотр и управление в Internet Explorer 6-11), облако P2P connect.optimus-cctv.com, мобильное приложение Optimus Connect (iOS, Android), RTSP.
Управление — USB-мышью или по сети; архивация — USB/WEB/CMS; уведомления по e-mail.
Первый вход: пользователь admin, пароль по умолчанию не нужен — после входа система предложит его сменить. Три неверных ввода пароля подряд вызывают тревогу, пять — блокировку учётной записи (снимается перезагрузкой или через полчаса).
PTZ на аналоговом канале — по RS485 (линии A/B камеры к A/B регистратора): протокол (например PELCO-D), адрес по умолчанию 1, 8 бит данных, 1 стоп-бит, без чётности; адрес должен совпадать с адресом камеры. На цифровом канале PTZ требует Onvif или NETIP.
Цифровой канал: тип устройства IPC, DVR или HVR, протокол NETIP или ONVIF, порт по умолчанию 34567, пользователь admin; кнопка «Поиск» находит совместимые устройства в сети. RTSP — порт 554, только для просмотра.
Тревожный вход одинаково работает в гибридном и цифровом режимах: включить функцию, настроить реакции (запись, переключение камер, сообщения, зуммер, e-mail, FTP) и подключить датчик. Потеря сигнала и закрытие камеры на цифровом канале нужно включать и в регистраторе, и в удалённой камере.

Монтаж

Подключить питание из комплекта: 12 V DC/2А (3016E — 12 V DC/4А).
Установить жёсткий диск SATA серии для видеонаблюдения (не входит в комплект).
Рабочие условия по спецификации: 0…+55 °C, влажность 10…90 %.
Тревожный вход заземлён (соединён с корпусом) и требует нулевого потенциала; «земля» регистратора и COM датчика соединяются параллельно, питание датчика — от отдельного блока, заземление датчика, блока питания и регистратора общее; порт NC датчика — на тревожный вход. Если сигнал идёт на два регистратора или на регистратор и другое оборудование — развязать реле.
Тревожный выход — сухой контакт NO на ток до 1 А; при большей нагрузке внешнее реле или пускатель и внешний источник питания. Реле выхода JRC-27F: контакты серебро, 2 А 30 В DC или 1 А 125 В AC, до 125 VA / 60 Вт, макс. напряжение 240 В AC / 120 В DC, срабатывание до 6 мс, отпускание до 4 мс, температура -40…+70 °C.
RS485: общее заземление регистратора и поворотной камеры (иначе помехи и сбои управления), экранированная витая пара, вдали от высоковольтных линий и с грозозащитой; на дальний конец линии параллельно зажимам камеры — резистор 120 Ом; линии A/B регистратора нельзя включать параллельно с RS485 другого оборудования; напряжение между A и B декодера меньше 5 В.
Видеовход BNC: сигнал PAL/NTSC 1,0 В, 75 Ом; заземление камеры и регистратора общее и надёжное, при раздельных заземлениях — видеотрансформаторы; на длинных трассах — усилители, витая пара с приёмо-передатчиками или оптика.
Не подключайте телевизор к порту V-OUT регистратора и не отключайте кабели видео, RS-232 и RS-485 при включённом питании. Выключать только из меню или удержанием кнопки на панели 3 секунды и более, не выдёргиванием вилки.
Батарея часов таблеточная: если время сбивается, заменить; руководство советует менять раз в год тем же типом, настройки перед заменой сохранить.

Примеры

Небольшая точка на 4 камеры

AHDR-3004HE: 4 аналоговых входа BNC, запись до 5M-N, до двух IP-камер 1080P в гибридном режиме.

Объект на 16 камер

AHDR-3016E: 16 входов, два диска SATA, RS-485 для PTZ, тревожные входы/выход.

Частые вопросы

Сколько дисков ставится?

Один HDD SATA до 14 Тб; у AHDR-3016E два диска, максимальный архив 28 ТБ.

Есть ли PTZ по RS-485?

Только у AHDR-3016E; у 3004HE, 3004HEA, 3008E и 3008EA — нет.

Регистратор не управляет PTZ-камерой — что проверить?

Адрес и протокол декодера и регистратора, полярность A/B, общее заземление, резистор 120 Ом на дальнем конце линии, расстояние; на цифровом канале — поддержку Onvif или NETIP.

Не видно изображения цифрового канала?

Проверьте, что устройство добавлено и в сети, IP и порт, логин и пароль, что выбран нужный поток (не дополнительный) и что разрешение камеры не слишком высокое для монитора.

Забыт пароль?

Руководство отсылает к сервисной поддержке производителя или местному представителю.

Какой ток и напряжение выдерживает тревожный выход?

Контакт NO, до 1 А; реле JRC-27F — 2 А 30 В DC или 1 А 125 В AC.

Нюансы и грабли

Жёсткий диск в комплект не входит; допустимы диски SATA серии для видеонаблюдения.
Формат и частота кадров зависят от разрешения камеры: при 5M-N и 4M-N кадров на канал меньше, чем при 1080P — считать нагрузку по таблице скорости записи.
Оговорка спецификации: в режимах 5МП 12,5 к/с и 4МП 15 к/с работают только камеры, у которых такие режимы есть.
RS-485 для PTZ по спецификации есть только у AHDR-3016E; у остальных моделей серии — нет. Тревожные вход/выход также только у 3016E.
3G-модем и Wi-Fi работают только с внешним USB-адаптером, в комплект он не входит.
Руководство общее для серии 3ххх/4ххх («некоторые функции могут отличаться от описания»): наличие RS485, тревожных входов и числа дисков смотрите в спецификации своей модели.
Расхождение: руководство задаёт температуру окружающей среды 0…40 °C и питание 220 В ±10 % 50 Гц, тогда как в спецификациях модели — 0…+55 °C и адаптер 12 V DC; при установке в стойку (шасси 1U) руководство требует температуру в помещении не выше 35 °C и 15 см свободного места вокруг. Для проекта берите более строгие значения.
Расхождение: руководство называет диски «до 4 Тбайт каждый», в спецификациях — до 14 ТБ; ёмкость уточняйте по спецификации модели.
Тревога не срабатывает, если датчик подключён к двум шлейфам одновременно; тревогу нельзя остановить, если тревожный выход включён вручную.
