Optimus AHDR-40 — гибридный видеорегистратор 6 в 1 на 4, 8 и 16 каналов, до 8 Мп

Гибридные регистраторы 6 в 1 (AHD/TVI/CVI/XVI/CVBS/IP) на 4, 8 и 16 каналов, запись камер до 8 Мп, выход HDMI (4K). Питание 12 V DC.

Модели семейства

AHDR-4004_V.1 / V.24 видеовхода, 1 аудиовход, запись до 8 Мп.

Видеовходы	4 BNC
Запись	8 Мп @ 9 к/с; 5 Мп @ 16 к/с; 4 Мп @ 21 к/с; 3 Мп/1080P @ 25 к/с на канал
Гибридный режим	4 камеры 8 Мп + 4 IP-камеры
Диски	1 HDD SATA до 14 ТБ
Питание	12 V DC/2А
Размер/масса	255×215×44 мм, 997 г

AHDR-4004L4 видеовхода, аналоговый режим до 5 Мп.

Видеовходы	4 BNC
Запись	8M-N @ 15 к/с; 5 Мп @ 12 к/с; 4 Мп @ 15 к/с; 1080P @ 25 к/с на канал
Аналоговый режим	4 камеры до 5 Мп
Гибридный режим	4 камеры 5 Мп + 4 IP-камеры 5 Мп
Диски	1 HDD SATA до 14 ТБ
Питание	12 V DC/2А
Размер/масса	255×215×44 мм, 997 г

AHDR-4008_V.18 видеовходов, 4 аудиовхода, RS-485.

Видеовходы	8 BNC
Аудиовходы/выход	4/1 RCA
Запись	8 Мп @ 8 к/с; 5 Мп @ 14 к/с; 4 Мп @ 18 к/с; 3 Мп @ 21 к/с; 1080P @ 25 к/с на канал
Гибридный режим	8 камер до 8 Мп + 8 IP-камер 8 Мп
Протоколы IP-камер	NETIP, Onvif
PTZ RS-485	1
Диски	1 HDD SATA до 14 ТБ
Питание	12 V DC/2А
Размер/масса	255×215×44 мм, 768 г

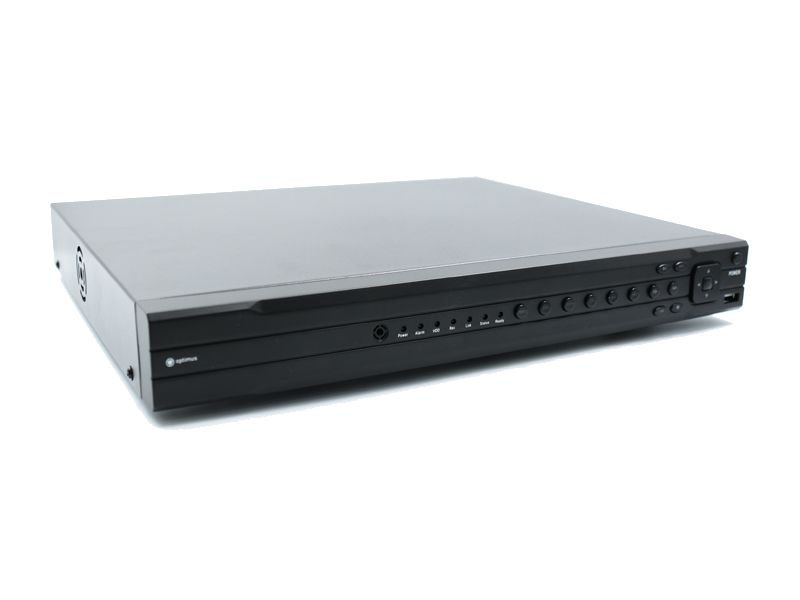

AHDR-4016_V.116 видеовходов, 2 HDD, гигабитная сеть, 8 тревожных входов.

Видеовходы	16 BNC
Запись	8 Мп @ 8 к/с; 5 Мп @ 13 к/с; 4 Мп @ 18 к/с; 3 Мп @ 21 к/с; 1080P @ 25 к/с на канал
Гибридный режим	16 камер 8 Мп + 16 IP-камер 8 Мп
Сеть	RJ-45 (10M/100M/1000M)
Тревожный вход/выход	8/1
Диски	2 HDD SATA до 14 ТБ, до 28 ТБ
Питание	12 V DC/4А
Размер/масса	350×300×44 мм, 1,95 кг

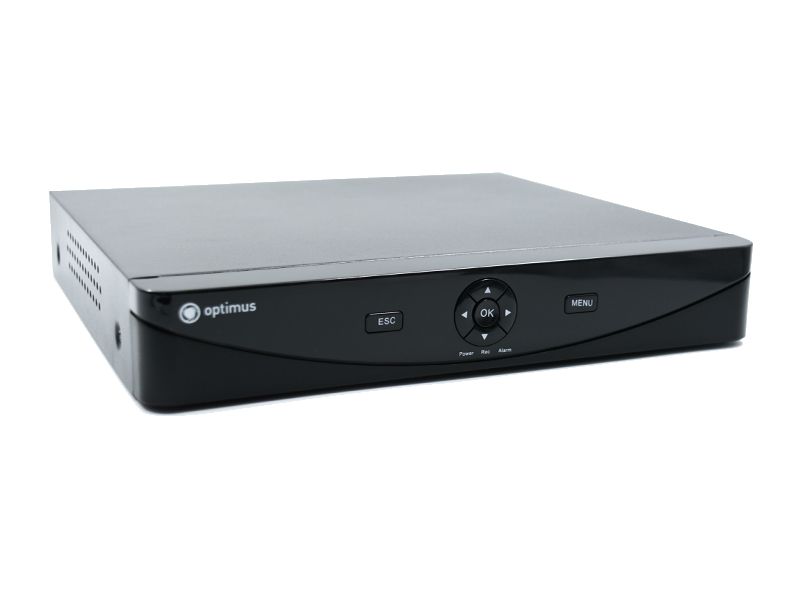

AHDR-4016L_V.116 видеовходов, 1 HDD, 192 зоны детектора движения.

Видеовходы	16 BNC
Аудиовходы/выход	2/1 RCA
Запись	8 Мп @ 4 к/с; 5 Мп @ 6 к/с; 4 Мп @ 9 к/с; 3 Мп @ 10 к/с; 1080P @ 16 к/с; 720P/CVBS 960H @ 25 к/с
Гибридный режим	16 камер 8 Мп + 16 IP-камер 8 Мп
Детектор движения	192 (16×12) зоны
Диски	1 HDD SATA 14 Тб
Питание	12 V DC/2А
Размер/масса	255×240×42 мм, 998 г

Как это работает и подключается

Режимы DVR/HVR/NVR; формат сжатия H.265/H.264; двойной поток данных; пентаплекс.
Удалённый доступ: WEB-интерфейс, облако P2P connect.optimus-cctv.com, мобильное приложение Optimus Connect (iOS, Android), добавление камер по RTSP.
Управление — USB-мышью или по сети; архивация — USB/WEB/CMS; уведомления по e-mail.
Первый вход: пользователь admin, пароль по умолчанию не нужен — после входа система предложит его сменить. Три неверных ввода пароля подряд вызывают тревогу, пять — блокировку учётной записи (снимается перезагрузкой или через полчаса).
PTZ на аналоговом канале — по RS485 (линии A/B камеры к A/B регистратора): протокол (например PELCO-D), адрес по умолчанию 1, 8 бит данных, 1 стоп-бит, без чётности; адрес должен совпадать с адресом камеры. На цифровом канале PTZ требует Onvif или NETIP.
Цифровой канал: тип устройства IPC, DVR или HVR, протокол NETIP или ONVIF, порт по умолчанию 34567, пользователь admin; кнопка «Поиск» находит совместимые устройства в сети. RTSP — порт 554, только для просмотра.
Тревожный вход одинаково работает в гибридном и цифровом режимах: включить функцию, настроить реакции (запись, переключение камер, сообщения, зуммер, e-mail, FTP) и подключить датчик. Потеря сигнала и закрытие камеры на цифровом канале нужно включать и в регистраторе, и в удалённой камере.

Монтаж

Питание — адаптер из комплекта: 12 V DC/2А (4016 — 12 V DC/4А).
Диск SATA для видеонаблюдения ставится отдельно, в комплект не входит.
Условия эксплуатации по спецификации: 0…+55 °C, влажность 10…90 %.
Тревожный вход заземлён (соединён с корпусом) и требует нулевого потенциала; «земля» регистратора и COM датчика соединяются параллельно, питание датчика — от отдельного блока, заземление датчика, блока питания и регистратора общее; порт NC датчика — на тревожный вход. Если сигнал идёт на два регистратора или на регистратор и другое оборудование — развязать реле.
Тревожный выход — сухой контакт NO на ток до 1 А; при большей нагрузке внешнее реле или пускатель и внешний источник питания. Реле выхода JRC-27F: контакты серебро, 2 А 30 В DC или 1 А 125 В AC, до 125 VA / 60 Вт, макс. напряжение 240 В AC / 120 В DC, срабатывание до 6 мс, отпускание до 4 мс, температура -40…+70 °C.
RS485: общее заземление регистратора и поворотной камеры (иначе помехи и сбои управления), экранированная витая пара, вдали от высоковольтных линий и с грозозащитой; на дальний конец линии параллельно зажимам камеры — резистор 120 Ом; линии A/B регистратора нельзя включать параллельно с RS485 другого оборудования; напряжение между A и B декодера меньше 5 В.
Видеовход BNC: сигнал PAL/NTSC 1,0 В, 75 Ом; заземление камеры и регистратора общее и надёжное, при раздельных заземлениях — видеотрансформаторы; на длинных трассах — усилители, витая пара с приёмо-передатчиками или оптика.
Не подключайте телевизор к порту V-OUT регистратора и не отключайте кабели видео, RS-232 и RS-485 при включённом питании. Выключать только из меню или удержанием кнопки на панели 3 секунды и более, не выдёргиванием вилки.
Батарея часов таблеточная: если время сбивается, заменить; руководство советует менять раз в год тем же типом, настройки перед заменой сохранить.

Примеры

Объект с камерами 8 Мп

AHDR-4004/4008/4016 принимают камеры до 8 Мп по AHD/TVI/CVI/XVI.

Крупный объект на 16 каналов

AHDR-4016: два диска SATA, гигабитная сеть, 8 тревожных входов и 1 выход, RS-485.

Частые вопросы

Какой максимум разрешения камер?

У AHDR-4004, 4008, 4016 и 4016L — до 8 Мп; у AHDR-4004L аналоговый режим — до 5 Мп.

Сколько дисков?

Один HDD SATA до 14 ТБ; у AHDR-4016 два диска, максимальный архив 28 ТБ.

Регистратор не управляет PTZ-камерой — что проверить?

Адрес и протокол декодера и регистратора, полярность A/B, общее заземление, резистор 120 Ом на дальнем конце линии, расстояние; на цифровом канале — поддержку Onvif или NETIP.

Не видно изображения цифрового канала?

Проверьте, что устройство добавлено и в сети, IP и порт, логин и пароль, что выбран нужный поток (не дополнительный) и что разрешение камеры не слишком высокое для монитора.

Забыт пароль?

Руководство отсылает к сервисной поддержке производителя или местному представителю.

Какой ток и напряжение выдерживает тревожный выход?

Контакт NO, до 1 А; реле JRC-27F — 2 А 30 В DC или 1 А 125 В AC.

Нюансы и грабли

Диск в комплект не входит; у 4016 в комплекте — 8 винтов для фиксации HDD.
Для AHDR-4004L: при отсутствии у камеры режимов 5МП 12,5 к/с и 4МП 15 к/с она будет отображаться как 5M-N и 4M-N.
У AHDR-4004L и 4016L частота кадров на канал отличается от базовых моделей: считать нагрузку по таблице своей модели.
3G-модем и Wi-Fi — только через внешний USB-адаптер, в комплект не входит.
Руководство общее для серии 3ххх/4ххх («некоторые функции могут отличаться от описания»): наличие RS485, тревожных входов и числа дисков смотрите в спецификации своей модели.
Расхождение: руководство задаёт температуру окружающей среды 0…40 °C и питание 220 В ±10 % 50 Гц, тогда как в спецификациях модели — 0…+55 °C и адаптер 12 V DC; при установке в стойку (шасси 1U) руководство требует температуру в помещении не выше 35 °C и 15 см свободного места вокруг. Для проекта берите более строгие значения.
Расхождение: руководство называет диски «до 4 Тбайт каждый», в спецификациях — до 14 ТБ; ёмкость уточняйте по спецификации модели.
Тревога не срабатывает, если датчик подключён к двум шлейфам одновременно; тревогу нельзя остановить, если тревожный выход включён вручную.
