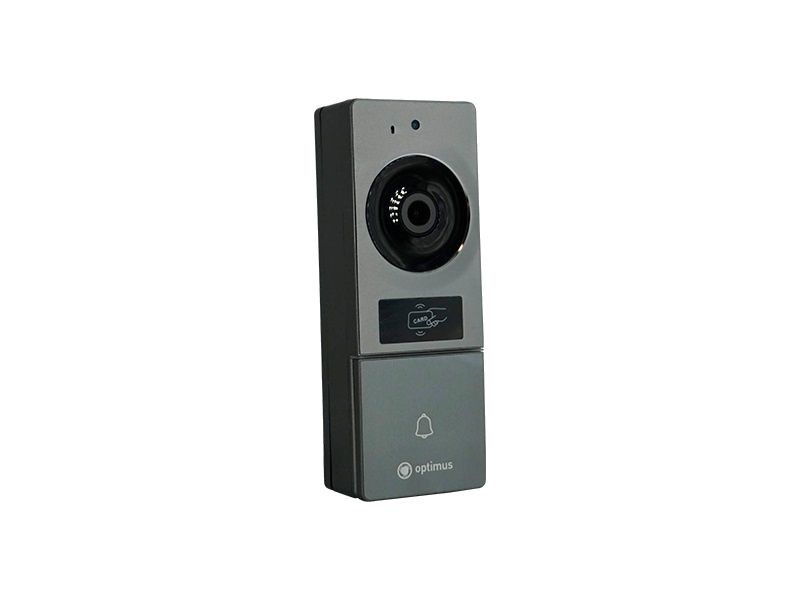

OPTIMUS Black Edition DSI-12IR(b)/(g) — IP-вызывная панель Full HD с PoE, ИК-подсветкой и встроенным СКУД Em-Marine

Накладная IP-вызывная панель 1080P (угол 120°, IR до 4 м, IP65): питание PoE 802.3af, реле замка 30 В/2 А, считыватель Em-Marine на 100 ключей. Работает с видеодомофоном DMI-18SW(b).

Модели семейства

OPTIMUS Black Edition DSI-12IR(b) / DSI-12IR(g)Чёрное (b) и графитовое (g) исполнение одной панели; подключается к видеодомофону по сети и питается по PoE.

Матрица / разрешение	1/2.7" CMOS, 1920×1080, 20 к/с, H.264
Угол обзора / ИК-подсветка	120° (1080P) / до 4 метров
Интерком	есть; продолжительность беседы 120 секунд; аудио G.711 U/64 Kbps
Подключение	RJ-45, 10/100 Мб адаптивная, TCP/IP, RTSP
Питание	PoE IEEE802.3af; 1 Вт в ожидании, 1,5 Вт в работе
Реле замка	30 В/2 А (NO/COM/NC)
СКУД	Em-Marine, 125 кГц, 100 ключей, есть контакты кнопки выхода
Удаление от домофона	до 100 м
Рабочая температура	от -35 до +60 °C
Класс защиты / размеры / масса	IP65 / 137×51×29 мм / 155 г

Как это работает и подключается

Панель находит видеодомофон автоматически, если на неё подано правильное питание; видеодомофон принимает не более 2 вызывных панелей («Лобби1» и «Лобби2»).
В настройках видеодомофона задаются время открытия замка панели (от 1 до 60 секунд) и замка, подключённого к монитору (от 1 до 10 секунд), IP-адрес панели (вручную, DHCP или заводской).
Ключи СКУД: в разделе «Список ключей» нажмите значок добавления и приложите ключ к считывателю панели — прозвучит сигнал добавления; повторный сигнал ошибки означает, что ключ уже добавлен. Список ключей у каждой панели свой.
Подключение к приложению Smart Life: монитор подключают к Wi-Fi, на экране появляется QR-код, который сканируют в приложении; добавление может занять до 120 секунд.

Монтаж

Устанавливайте панель на высоте 1,4–1,7 м от земли так, чтобы избежать попадания прямых солнечных лучей.
Кронштейн крепится к стене шурупами в пластиковые дюбели; провода подключайте по схеме, затем закрепите наружный блок на кронштейне винтами.
Контакты панели: NO (синий), COM (жёлтый), NC (красный) — реле замка; GND (чёрный) и «Выход» (белый) — кнопка выхода; RJ-45 — подключение к коммутатору с PoE.
Видеодомофон подключается к Wi-Fi 2,4 ГГц; IP-камеры (до двух) должны поддерживать ONVIF/RTSP/NetIP, разрешение не более 2 Мп, H.264, поток не более 2 Мбит/с.

Примеры

Вызывная панель у калитки с замком и ключами

Панель управляет замком через встроенное реле и открывает его по ключам Em-Marine (до 100 ключей) или по кнопке выхода.

Видеодомофон с выводом звонка в приложение

Вызов с панели приходит на монитор DMI-18SW(b) и на смартфон через приложение Smart Life; открыть замок можно в приложении.

Частые вопросы

С каким монитором работает панель?

В документе указан видеодомофон Optimus Black Edition DMI-18SW(b).

Чем питается панель?

Через PoE IEEE802.3af по кабелю RJ-45.

Есть ли карта памяти и запись фото?

В спецификации панели слота под SD-карту и записи фото нет.

Нюансы и грабли

В режиме «разговор между приложением Smart Life и монитором» вызов может быть инициирован только с монитора.
Если устройство сопряжено с одним смартфоном, к другому смартфону его можно привязать только после отвязки от первого.
Нет вызова с панели — по руководству сбросьте видеодомофон к заводским настройкам и заново подключите панель.
Пароль безопасности на мониторе по умолчанию 1234; при утере восстановите заводские настройки.
Панель не совместима с многоквартирными домофонами; переадресации вызова на телефон и открытия замка с телефона у панели в спецификации нет.
