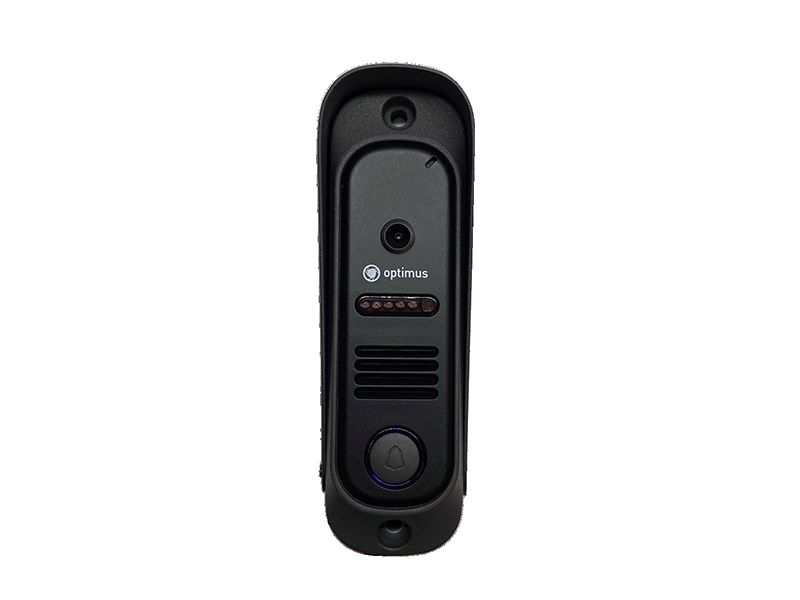

Optimus DSA-30IR (b) и DSH-32I (b) — накладные вызывные панели 4-проводные, IP64, ИК-подсветка
Накладные вызывные панели видеодомофона в металлическом корпусе 140.5х42.8х28.5 мм: DSA-30IR (b) — CVBS 700 ТВЛ со считывателем EM-marine, DSH-32I (b) — AHD/CVBS 1080P.
Модели семейства
| Подключение | 4-проводное |
| Объектив | фиксированный 3.6 мм, матрица 1/3" CMOS |
| ИК-подсветка | 5 ИК-диодов 940 нм, до 1.5 м |
| Реле замка | Н.Р./Н.З. (NO/NC), до 1 А / до 30 В (до 2 А / 12 В) |
| Питание | 12 В (от монитора) |
| Размер | 140.5х42.8х28.5 мм |
| Рабочая температура | -40°C ~ +50°C, влажность 10% - 90% без конденсата |
| Степень защиты | IP64 |
| Монтаж | настенный / угловой кронштейн, корпус металл/пластик |
| Разрешение / сигнал | 700 ТВЛ, CVBS, PAL |
| Угол обзора | 65°х35°х80° (ГxВxД) |
| СКУД | формат EM-marine, 125 кГц, до 50 ключей |
| Время открытия реле | 5 сек. (фиксированное) |
| Кнопка выхода | контакты есть |
| Вес нетто | 275 г |
| Ключи в комплекте | 7 шт. (5 пользователей / 2 администратора) |
| Разрешение / сигнал | 1920х1080, AHD/CVBS |
| Стандарты | AHD-H 1080P / CVBS 960H |
| Угол обзора | 80°х50° (1080P) / 75°х45° (960H) (ГxВ) |
| Громкость | переменный резистор |
| Вес нетто | 265 г |
Как это работает и подключается
- Электромагнитный замок подключайте на нормально замкнутые контакты (Н.З./N.C.), электромеханический — на нормально открытые (Н.О./N.O.).
- Управление реле идёт по аудиоканалу: замок открывается кнопкой на мониторе.
- Цвета проводов: красный +12В DC, белый аудио, чёрный GND, жёлтый видео, синий Н.З., зелёный общий (COM), фиолетовый Н.О.
- DSA-30IR (b): серый провод — кнопка выхода, голубой — GND кнопки выхода.
- DSA-30IR (b): мастер-ключи записывают после удержания кнопки контроллера на тыльной стороне 5 сек (два звуковых сигнала); первым пишется ключ на добавление, вторым — на удаление.
- DSH-32I (b): AHD-H 1080P — нижнее положение переключателя под уплотнительной прокладкой, CVBS 960H — верхнее.
Монтаж
- Отключите монитор от питания перед монтажом, включайте в сеть только после завершения всех соединений.
- Рекомендуемая высота установки по руководству — 150-160 см от пола; не ближе 30 см от электрических линий.
- Для разворота панели на 30 град. используйте угловой адаптер; козырёк защищает от осадков.
- Линия между панелью и монитором, 4-проводный кабель: до 30 м (4*0,30 мм²), до 50 м (4*0,5 мм²), до 100 м (4*1 мм²).
- Для стабильной работы поставьте защитный диод параллельно контактам замка с соблюдением полярности; подходят 1N5400, 1N5408, 1N5821, HER301 и аналогичные.
- Сетевой кабель САТ5 или САТ6 руководство использовать не рекомендует.
Примеры
DSA-30IR (b) работает с комплектами Optimus Leader 2.0 и мониторами Leader DM-27B / DM-24B, ключи EM-marine открывают замок без вызова на монитор.
DSH-32I (b) выдаёт AHD-H 1080P; для старого монитора переключатель на тыльной стороне переводит панель в CVBS 960H.
Частые вопросы
Чем отличаются DSA-30IR (b) и DSH-32I (b)?
У DSA-30IR (b) есть встроенный считыватель EM-marine и контакты кнопки выхода, видео CVBS 700 ТВЛ. У DSH-32I (b) считывателя нет, зато AHD-H 1080P / CVBS 960H и регулятор громкости.
Откуда питается панель?
12 В от монитора видеодомофона.
Как добавить ключ пользователя в DSA-30IR (b)?
Поднесите ключ администратора, запрограммированный на добавление, после сигнала поднесите брелок к области считывателя (один короткий сигнал — записан), затем повторно поднесите мастер-ключ.
Нюансы и грабли
- При кабеле КВК 4*1 мм² корректная работа не гарантируется, длину линии ограничьте до 50 метров.
- Внутри изделия есть неизолированные контакты под напряжением — ремонт и обслуживание только квалифицированным специалистом.
- В конце обоих руководств остался фрагмент таблицы с параметрами другого изделия — не принимайте его за данные панели.
- DSA-30IR (b): брелок подносите строго к области считывателя, помеченной значком на панели; расстояние срабатывания по руководству — 30 мм.
