Optimus EMG-180-S, EMG-200-WS, EMG-280-S, EMG-300-WS, EMG-500-S — накладные электромагнитные замки 12 В
Линейка накладных электромагнитных замков 12 В с силой удержания 180-500 кг: нормально-открытый режим, защита от самоиндукции, у модификаций WS — оболочка IP67, монтажные уголки отдельно.
Модели семейства
Общие данныеПараметры, общие для всей линейки EMG.
| Тип монтажа | накладной |
| Режим работы | нормально-открытый (закрывается подачей питания) |
| Рабочее напряжение | 12 В |
| Сила удержания | указана с допуском ± 10% |
| Рабочая температура | от -40°С до +55°С |
| Цвет | серебро |
EMG-180-SСила удержания 180 кг, 540 мА, диод против самоиндукции в комплекте.
| Сила удержания | 180 кг ± 10% |
| Потребляемый ток | 540 мА |
| Размер якоря | 140*33*11 мм |
| Размер замка (катушки) | 170*38*22 мм |
| Вес | 1300 гр. |
| Конфигурация | диод для защиты от самоиндукции (в комплекте) |

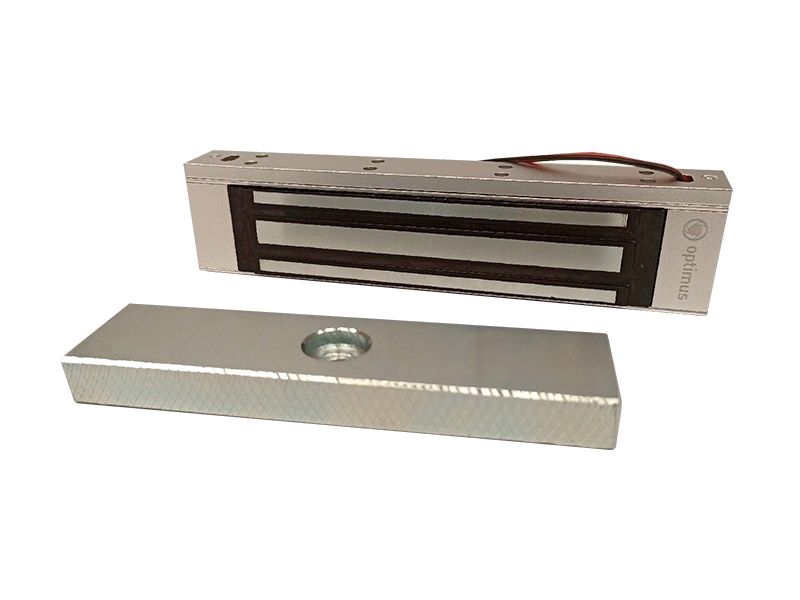

EMG-200-WSСила удержания 200 кг, 380 мА, степень защиты оболочки IP67, диод в комплекте.
| Сила удержания | 200 кг ± 10% |
| Потребляемый ток | 380 мА |
| Степень защиты оболочки | IP67 |
| Размер якоря | 140*33*11 мм |
| Размер замка (катушки) | 170*38*22 мм |
| Вес | 1300 гр. |

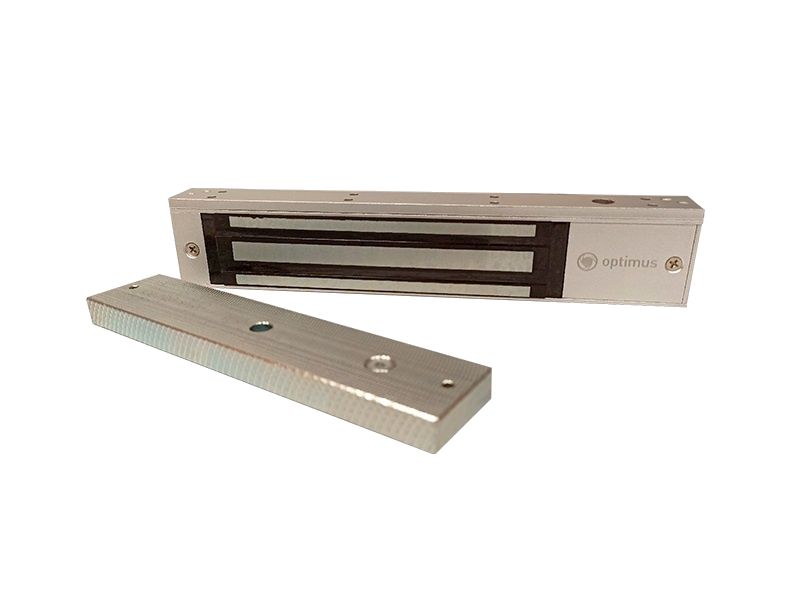

EMG-280-SСила удержания 280 кг, 380 мА, индикация, встроенная защита от самоиндукции, арретир.
| Сила удержания | 280 кг ± 10% |
| Потребляемый ток | 380 мА |
| Размер якоря | 180*38*11 мм |
| Размер замка (катушки) | 250*48*27 мм |
| Вес | 1900 гр. |
| Конфигурация | индикация, встроенная защита от самоиндукции, арретир |

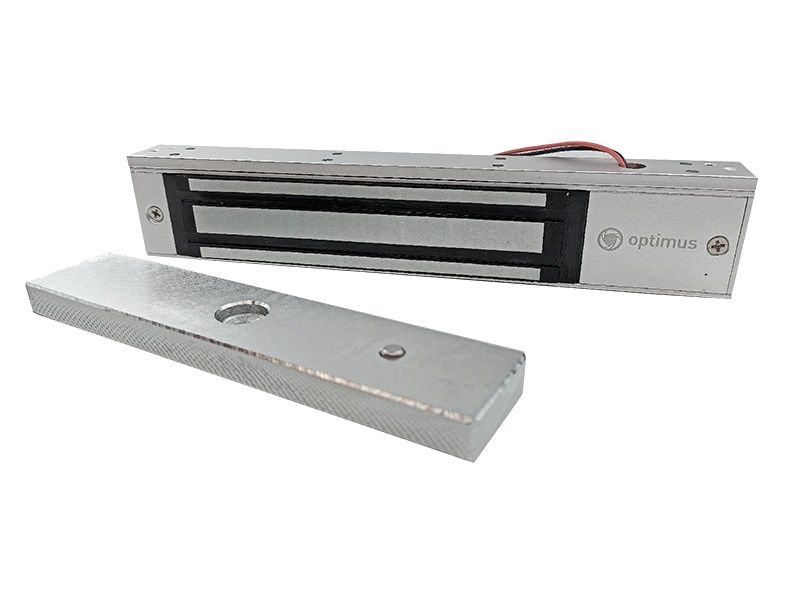

EMG-300-WSСила удержания 300 кг, 480 мА, IP67, индикация, встроенная защита от самоиндукции, арретир.
| Сила удержания | 300 кг ± 10% |
| Потребляемый ток | 480 мА |
| Степень защиты оболочки | IP67 |
| Размер якоря | 180*38*11 мм |
| Размер замка (катушки) | 250*48*27 мм |
| Вес | 1900 гр. |

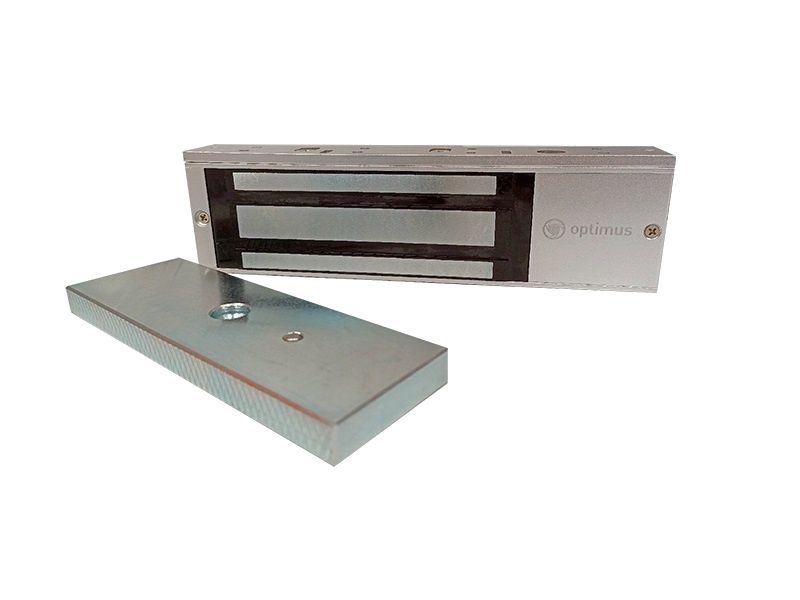

EMG-500-SСила удержания 500 кг, 570 мА, индикация, встроенная защита от самоиндукции, арретир, вес 4500 г.
| Сила удержания | 500 кг ± 10% |
| Потребляемый ток | 570 мА |
| Размер якоря | 184*60*15 мм |
| Размер замка (катушки) | 266*73*42 мм |
| Вес | 4500 гр. |
| Конфигурация | индикация, встроенная защита от самоиндукции, арретир |
Как это работает и подключается
- Подайте питание на замок через устройство управления: якорь должен притянуться к магниту. Затем подайте команду открытия: электромагнит отключается, пластина свободно отрывается.
- Красный провод EMG-180-S и EMG-200-WS — «+» питания, чёрный — «земля».
- EMG-180-S и EMG-200-WS комплектуются диодом: подключайте его в обратной полярности, катодом (белой полоской) к плюсу питания замка. В EMG-280-S, EMG-300-WS, EMG-500 защита от самоиндукции встроена.
- Подключение к источнику: многожильный медный провод сечением от 0.5 до 1.5 мм2 в зависимости от силы тока и длины линии.
Монтаж
- Тело замка жёстко закрепляют на дверной коробке, якорь — на двери комплектным крепежом, который позволяет якорю поворачиваться относительно центральной точки и компенсировать перекос.
- Разметка по комплектному шаблону; центр якоря должен совпадать с центром магнита замка.
- Между дверью и якорем обязательно ставьте резиновые шайбы; якорь не прижимайте плотно к полотну — оставьте люфт, иначе ухудшится сцепление.
- Для надёжной фиксации винтов можно нанести на резьбу анаэробный герметик.
- Снимите монтажную пластину с магнита комплектным шестигранным ключом: у EMG-180-S и EMG-200-WS 2 винта, у EMG-280-S, EMG-300-WS, EMG-500-S — 4 винта.
- Стандартная комплектация рассчитана на двери, открывающиеся наружу, с толстым наличником.
- Монтажные уголки (отдельные позиции): EMG-180-S/200-WS — 170х39х24 мм, 140 г; для стеклянной двери — 130х38х28 мм, паз 130х34х17 мм, 140 г, в комплекте 2 уплотнительные подкладки; EMG-280-S/300-WS — 251х47х30 мм, 250 г; EMG-500-S — 266х76.5х38.5 мм, 475 г.
Примеры
Стеклянная дверь
EMG-180-S и EMG-200-WS можно поставить на стеклянную дверь, докупив U-образный монтажный уголок для якоря (стекло 8-15 мм).
Узкий наличник
Если ширины наличника не хватает для комплектной пластины, докупается L-образный уголок; он рассчитан на крепление замка двумя или четырьмя винтами.
Частые вопросы
Замок закрывается при подаче питания или при снятии?
Все модели нормально-открытые: закрываются подачей питания и отпускают при снятии.
Какие модели с IP67?
EMG-200-WS и EMG-300-WS.
Какой блок питания нужен?
Номинал 12 В; ток по модели: 540 мА (180-S), 380 мА (200-WS и 280-S), 480 мА (300-WS), 570 мА (500-S).
Нюансы и грабли
- Питание ниже 12 вольт снижает силу удержания.
- Повреждение притягивающихся поверхностей электромагнита или якоря уменьшает усилие удержания — монтируйте аккуратно.
- В тексте руководства «EMG-500» без суффикса «-S» и «EMG-200W» вместо EMG-200-WS — опечатки; по спецификациям это EMG-500-S и EMG-200-WS.
- Диод против самоиндукции на EMG-180-S и EMG-200-WS нужен для защиты устройства управления — не забывайте ставить.
