Optimus EML-01-M (NC) и (NO) — врезные электромеханические защёлки 12 В, удержание 400 кг

Врезные электромеханические защёлки в стальном корпусе: версия NC открывается подачей питания, NO закрывается подачей; язычок и планка переставляются под правую и левую дверь.

Электромеханические защёлки Optimus EML-01-M

Модели семейства

Общие данныеПараметры, общие для обеих версий.

Тип монтажа	врезной
Напряжение питания	12 В DC
Материал	сталь с покрытием
Сила удержания	400 кг
Габариты защёлки	75х21х31 мм
Габариты накладки	250х25х3 мм (накладка в комплекте)
Вес	270 гр.
Цвет	серебро

EML-01-M (NC)Нормально-закрытая: открывается подачей питания; есть механическая разблокировка и арретир.

Режим работы	нормально-закрытый (открывается подачей питания)
Конфигурация	переставляемый язычок (до 5 мм), переставляемая запорная планка, механическая разблокировка, арретир
Рабочая температура	от -40 до +50 (единица измерения в документе не указана)

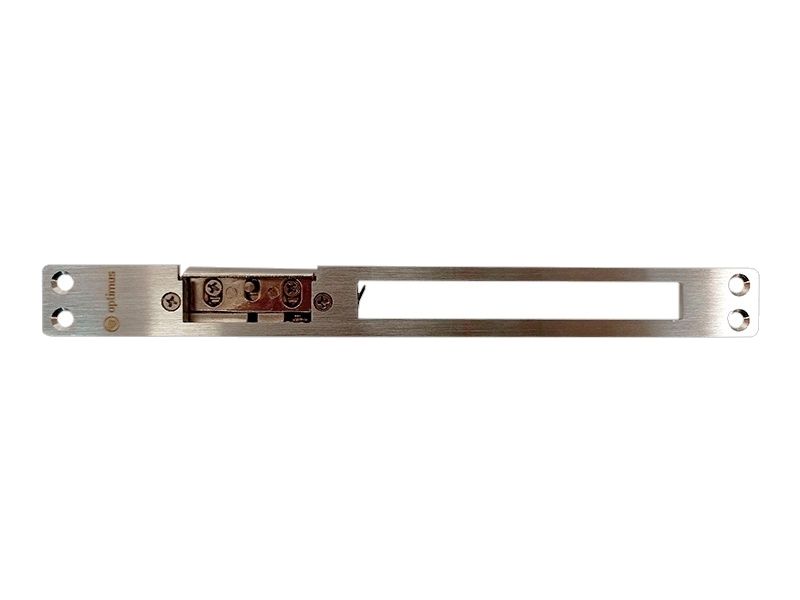

EML-01-M (NO)Нормально-открытая: закрывается подачей питания; ток потребления 250 мА.

Режим работы	нормально-открытый (закрывается подачей питания)
Потребляемый ток	250 мА
Конфигурация	переставляемый язычок (до 5 мм), переставляемая запорная планка
Рабочая температура	от -40 до +50 (единица измерения в документе не указана)

Как это работает и подключается

Правая или левая установка: полностью открутить два фиксирующих винта, перевернуть защёлку и пластину и снова скрепить винтами (для углового типа установки не используется).
Положение язычка подстраивается винтами на нём в пределах до 5 мм.
EML-01-M (NC): для механической разблокировки переместите кулачок за язычком вверх.
Во избежание самоиндукции установите в схему комплектный диод катодом (белой полоской) к плюсу.

Монтаж

Комплектация: защёлка, монтажный комплект, краткое руководство; накладка в комплекте.
Не используйте переставление «лево-право» для углового типа установки.

Примеры

Калитка или дверь под видеодомофон или контроллер

Версия NC открывается импульсом питания; NO удерживает дверь закрытой, пока на защёлку подано питание.

Частые вопросы

Чем NC отличается от NO?

NC открывается при подаче питания, NO закрывается при подаче. У NC есть механическая разблокировка и арретир, у NO их в описании нет.

Можно ли поставить на левую дверь?

Да, защёлка делается правосторонней или левосторонней переворотом защёлки и пластины.

Нюансы и грабли

Для EML-01-M (NC) документы расходятся по току: в техническом описании потребляемый ток 1 А, в инструкции — 400 mA. Считайте блок питания по большему значению. Для NO ток единый — 250 mA.
В технической спецификации у NC потребление указано в «А», в инструкции — в «mA»; проверяйте маркировку на изделии.
