Optimus IP-E014 — цилиндрические IP-камеры 4 Мп с микрофоном, IP67 (MPC, MPF, MPL — PoE; MG — 4G)

Цилиндрические IP-камеры 4 Мп с микрофоном и IP67: MPC, MPF и MPL питаются по PoE и различаются подсветкой, MG — со встроенным 4G-модулем и антенной RP-SMA.

IP-камеры Optimus IP-E014 (MPC / MPF / MPL / MG)

Модели семейства

Общие данныеПараметры, общие для MPC, MPF, MPL и MG.

Матрица	1/3" 4Мп Progressive Scan CMOS SC401AI, 2560x1440
Сжатие	H.265/H.264, до 2 потоков, 0.1 Мбит ~ 10.0 Мбит
Аудио	встроенный микрофон
Процессор	GK7205V500
Корпус	металл/пластик, кронштейн со скрытой проводкой (в спецификации MPL кронштейн не упомянут), IP67, 150х66х67 мм, 195 г
Монтажная коробка	PB-01, JB-100, JB-125

IP-E014.0(2.8)MPCОбъектив 2,8 мм, 6 ИК-диодов до 30 м, PoE IEEE 802.3af (6 Вт) или DC 12 В; есть исполнение (b) с ONVIF 21.06.

Объектив	2,8 мм фиксированный
Чувствительность	цв. 0.01 лк (F1.2), ч/б 0.001 лк (F1.2), 0 лк при вкл. ИК
ИК-подсветка	6 ИК-диодов, до 30 м
Питание	PoE IEEE 802.3af, max 6 Вт; DC12В
Разъёмы	RJ45, разъём питания
Память	microSD до 512 Гб
Интерфейс приложений	Onvif 2.4; у версии (b) — Onvif 21.06

IP-E014.0(3.6)MPCТо же, что (2.8)MPC, но объектив 3,6 мм; Onvif 2.4.

Объектив	3,6 мм фиксированный
Чувствительность	цв. 0.01 лк (F1.2), ч/б 0.001 лк (F1.2), 0 лк при вкл. ИК
ИК-подсветка	6 ИК-диодов, до 30 м
Питание	PoE IEEE 802.3af, max 6 Вт; DC12В
Память	microSD до 512 Гб
Интерфейс приложений	Onvif 2.4

IP-E014.0(2.8)MPF_V.1Вместо ИК-диодов — 6 диодов warm-light до 25 м; цветная чувствительность 0.0069 лк при F1.0; PoE или DC 12 В.

Объектив	2,8 мм фиксированный
Чувствительность	цв. 0.0069 лк (F1.0)
Подсветка	6 диодов warm-light, до 25 м
Питание	PoE IEEE 802.3af, 6 Вт; DC12В
Рабочая температура	от -45°С до +50°С
Аудио сжатие	G.711A
Интерфейс приложений	Onvif

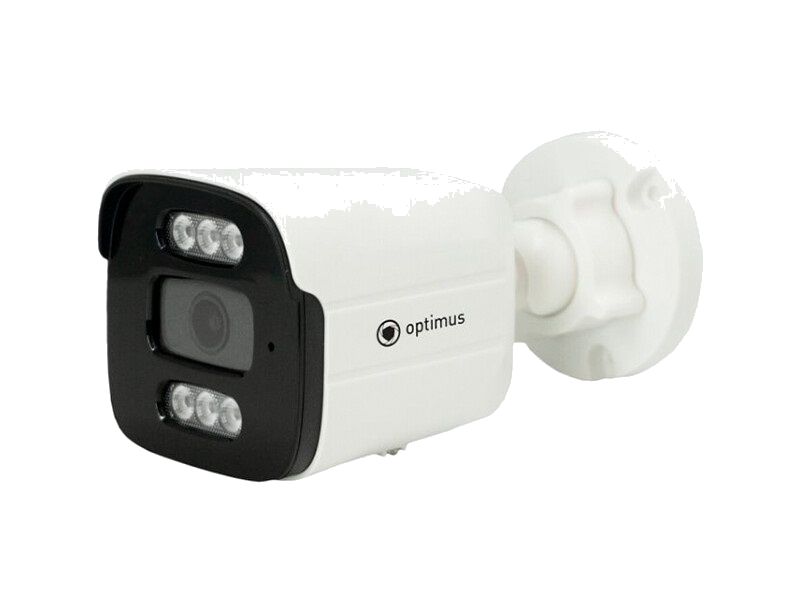

IP-E014.0(2.8)MPL_V.1Смешанная подсветка: 3 ИК-диода и 3 диода warm light, по 20 м каждые; микрофон, PoE или DC 12 В (0.5 А).

Объектив	2,8 мм фиксированный
Чувствительность	цв. 0.0069 лк (F1.0), ч/б 0.001 лк (F1.0), 0 лк при вкл. ИК
Подсветка	3 ИК-диода до 20 м и 3 диода warm light до 20 м
Питание	PoE IEEE 802.3af, max 6 Вт; DC12В (0.5А)
Аудио сжатие	G.711
Интерфейс приложений	Onvif

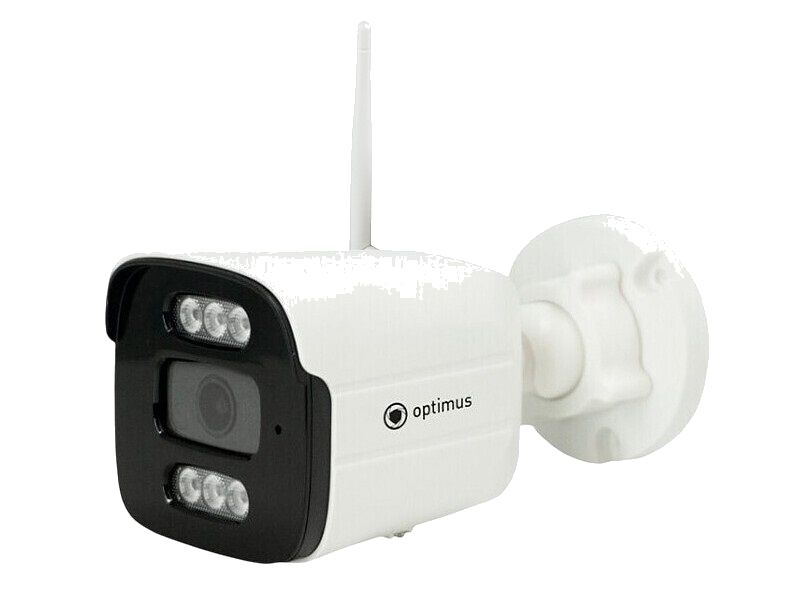

IP-E014.0(2.8)MGСо встроенным 4G модулем, антенна RP-SMA Female, питание DC 12 В (450 мА).

Объектив	2,8 мм фиксированный
ИК-подсветка	6 ИК-диодов, до 30 м
Память	microSD до 512 Гб
Аудио сжатие	G.711A
Питание	DC12В (450 мА)
Разъёмы	RJ45, разъём питания, антенна RP-SMA Female
Сети	FDD-LTE, WCDMA/HSPA+, TD-SCDMA, GSM/GPRS/EDGE
Скорость LTE-FDD	Max 10 Мбит/с (DL) / Max 5 Мбит/с (UL)

Как это работает и подключается

Настройка через web-интерфейс (MS Internet Explorer, Opera, Mozilla Firefox, Safari, Chrome) или Optimus Connect VMS.
Интеллектуальные функции: определение движения и определение людей; события — снимок, отправка на E-mail, загрузка снимка на FTP.

Монтаж

Кронштейн со скрытой проводкой; для всех исполнений в спецификациях указаны монтажные коробки PB-01, JB-100, JB-125.
MG: поддерживаемые частоты FDD B1(2100MHz)/B3(1800MHz)/B5(850MHz)/B7(2600MHz)/B8(900MHz)/B20(800MHz)/B28(700MHz).

Примеры

Объект без проводной сети

MG работает по сотовой сети через 4G-модуль; более мощную антенну можно подключить к разъёму RP-SMA.

Подсветка для наблюдения без ИК

MPF даёт цветную подсветку warm-light до 25 м, MPL сочетает ИК и warm light по 20 м; у MPC и MG подсветка только ИК.

Частые вопросы

Чем MG отличается от MPC?

У MG есть 4G-модуль и разъём антенны RP-SMA; MPC питается по PoE IEEE 802.3af (6 Вт).

Чем MPF и MPL отличаются от MPC?

Подсветкой: у MPC 6 ИК-диодов до 30 м, у MPF 6 диодов warm-light до 25 м, у MPL 3 ИК-диода и 3 диода warm light по 20 м.

Какая карта памяти?

microSD до 512 Гб — для MPC, (3.6)MPC и MG; у MPF и MPL в спецификации карты памяти нет.

Нюансы и грабли

В спецификациях MPC, (3.6)MPC и MPF ток питания записан «DC12В(450А)» — опечатка, у MG указано 450 мА, у MPL — 0.5 А.
Рабочая температура в спецификациях MPC, MPL и MG записана «От -450С до +500С»: знак градуса прочитан как «0», диапазон проверьте по оригиналу; у MPF записано «от -45°С до +50°С».
Тревожного выхода и видеовыхода нет.
В спецификациях MPF и MPL поддержка карт памяти не указана, в отличие от MPC и MG (microSD до 512 Гб).
У MPF и MPL в спецификации цветная чувствительность 0.0069 лк при F1.0, у MPC и MG — 0.01 лк при F1.2: сравнивайте исполнения по одинаковой диафрагме.

Документация

Optimus — спецификация IP-E014.0(2.8)MPC
Optimus — спецификация IP-E014.0(2.8)MPC (b)
Optimus — спецификация IP-E014.0(2.8)MG
Optimus — спецификация IP-E014.0(3.6)MPC
Optimus — спецификация IP-E014.0(2.8)MPF_V.1
Optimus — спецификация IP-E014.0(2.8)MPL_V.1
