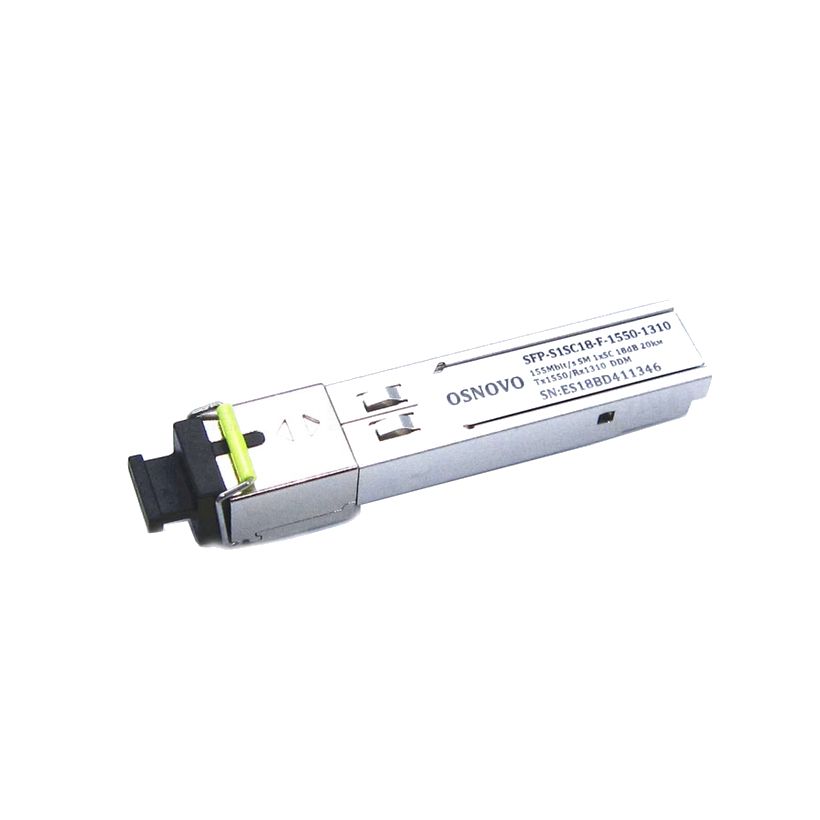

SFP-S1SC18-F — оптика OSNOVO на 155 Мбит/с по одному волокну до 20 км
Пара оптических SFP-модулей OSNOVO: до 155 Мбит/с по одному волокну одномодового кабеля на 20 км. Один работает на 1310/1550 нм, второй на 1550/1310 нм. Разъём SC, бюджет 18 дБ, DDM.
Модели семейства
| Кабель | одномодовый 9/125 мкм, одно волокно |
| Расстояние | до 20 км |
| Скорость | до 155 Мбит/с |
| Разъём | SC |
| Чувствительность / бюджет | −32 дБм; оптический бюджет 18 дБ; лазер FP (Фабри-Перо) |
| Питание | DC 3,3 В, потребляемый ток < 280 мА |
| Стандарты | SFF-8472, DDM (цифровая диагностика); SFP, MSA; «горячая» замена |
| Габариты | 13,7×12,2×56,7 мм |
| Длины волн | Tx 1310 нм, Rx 1550 нм |
| Рабочая температура | 0…+70 °C |
| Кабель | одномодовый 9/125 мкм, одно волокно |
| Расстояние | до 20 км |
| Скорость | до 155 Мбит/с |
| Разъём | SC |
| Чувствительность / бюджет | −32 дБм; оптический бюджет 18 дБ; лазер FP (Фабри-Перо) |
| Питание | DC 3,3 В, потребляемый ток < 280 мА |
| Стандарты | SFF-8472, DDM (цифровая диагностика); SFP, MSA; «горячая» замена |
| Габариты | 13,7×12,2×56,7 мм |
| Длины волн | Tx 1550 нм, Rx 1310 нм |
| Рабочая температура | 0…+70 °C |
Как это работает и подключается
- Модули работают в парах: один передаёт на 1310 нм и принимает на 1550 нм, второй наоборот — по одному волокну одномодового кабеля идут оба направления, до 20 км.
- Выполнены по стандарту SFF-8472, поддерживают DDM (цифровую диагностику), соответствуют спецификациям SFP и MSA; «горячая» замена без отключения и перезагрузки оборудования.
- Устанавливаются в SFP-слоты коммутаторов, медиаконвертеров и других сетевых устройств на скорости 155 Мбит/с; в руководстве прямо отмечено: модуль не совместим с устройствами с SFP-слотами 1,25 Гбит/с.
- То же руководство описывает промышленные исполнения SFP-S1SC18-F-1310-1550-I и SFP-S1SC18-F-1550-1310-I (рабочая температура −40…+85 °C, внешний вид аналогичный) — в эту карточку они не входят.
- Гарантия OSNOVO — 7 лет (84 месяца) с даты продажи; дистрибьютор в РФ — ООО «ТД В1 Электроникс».
Монтаж
- Оптический кабель подключается в разъём SC; модуль поставляется с защитным колпачком.
- Потери в оптической линии возникают из-за изгибов кабеля, большого количества сварных узлов, неисправности или неоднородности волокна (примечание руководства) — закладывайте запас в бюджет 18 дБ.
- До ввода в эксплуатацию хранить в упаковке изготовителя, условия хранения 1 по ГОСТ 15150; транспортирование — любым видом закрытого транспорта.
Примеры
Передача и приём идут по одному волокну на разных длинах волн (1310 и 1550 нм) — модули работают парой, когда в кабеле одно волокно, а не два.
По руководству модули применяются для подключения сетевых устройств с SFP-слотами — коммутаторов, медиаконвертеров и т.п. на скорости 155 Мбит/с.
Частые вопросы
Какой модуль ставить на какой конец линии?
В паре длины волн перекрёстные: на одном конце SFP-S1SC18-F-1310-1550 (Tx 1310 / Rx 1550 нм), на другом SFP-S1SC18-F-1550-1310 (Tx 1550 / Rx 1310 нм).
Подойдёт ли для гигабитного коммутатора?
Нет: скорость до 155 Мбит/с, и в руководстве прямо указано, что модуль не совместим с устройствами с SFP-слотами 1,25 Гбит/с.
Какой кабель нужен?
Одномодовый 9/125 мкм, одно волокно, разъём SC; расстояние передачи — до 20 км при оптическом бюджете 18 дБ.
Нюансы и грабли
- 155 Мбит/с — не гигабит: модуль не совместим с SFP-слотами 1,25 Гбит/с (примечание в руководстве). Для гигабитных линий у OSNOVO другие серии — SFP-S1SC12-G, SFP-S1SC13-G, SFP-S1SC19-G (приложение А руководства).
- Модули работают только парой 1310/1550 ↔ 1550/1310: два одинаковых модуля на концах линии связь не поднимут.
- Не путать с исполнениями -I: у обычных рабочая температура 0…+70 °C, для неотапливаемого шкафа нужно промышленное исполнение −40…+85 °C (отдельные модели).
- Разъём SC, а не LC: при замене модулей другой серии проверьте тип разъёма и число волокон (приложение А руководства).
Документация
- SFP-S1SC18-F-1310-1550, SFP-S1SC18-F-1550-1310 (и исполнения -I) — руководство по эксплуатации OSNOVO (руководство-датащит).
- SFP-S1SC18-F-1310-1550 — паспорт; SFP-S1SC18-F-1550-1310 — паспорт (тексты идентичны кроме модели и длин волн).
- Приложение А руководства — сравнительная таблица линейки SFP-модулей OSNOVO.
