OSNOVO · медные SFP-модули (RJ-45, витая пара)

SFP-TP-RJ45 и SFP-TP-RJ45(1G) — медный порт RJ-45 из SFP-слота

Медные SFP-модули OSNOVO с разъёмом RJ-45: порт витой пары до 100 м для устройств с SFP-слотами. SFP-TP-RJ45 — SGMII 10/100/1000, SFP-TP-RJ45(1G) — только SERDES 1000Base-T до 1,25 Гбит/с.

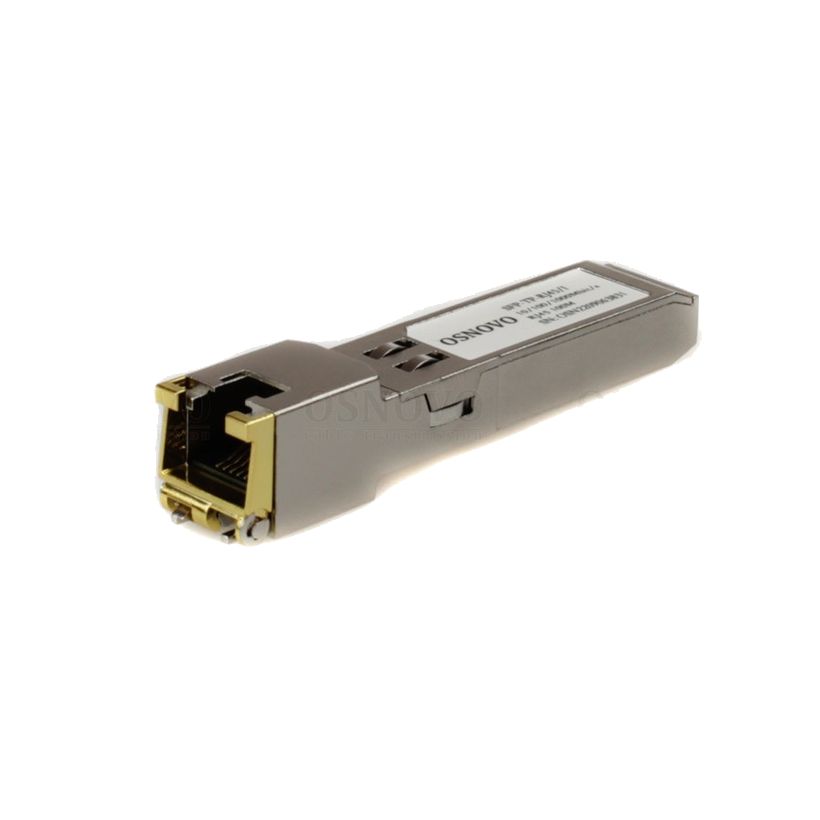

Медные SFP-модули OSNOVO SFP-TP-RJ45 с разъёмом RJ-45

Модели семейства

SFP-TP-RJ45интерфейс SGMII: 10/100/1000 Мбит/с в SFP-слоте, 1000 Мбит/с в SFP+/SFI

Стандарты	IEEE 802.3ab, 1000Base-T; MSA, RoHS; «горячее» подключение
Скорость	1000 Мбит/с в слоте SFP+ с SFI; 10/100/1000 Мбит/с в слоте SFP с SGMII (автоматически по подключённому устройству)
Кабель и расстояние	витая пара UTP Cat 5, 5e, Cat 6, до 100 м
Питание	DC 3,3 В, потребляемая мощность < 1 Вт
Рабочая температура	0…+70 °C
Габариты	13,7×13,8×68 мм
Интерфейс к устройству	SGMII (обратная совместимость 10/100/1000М)

SFP-TP-RJ45(1G)интерфейс SERDES: только 1000 Мбит/с, 10/100 не поддерживает

Стандарты	IEEE 802.3 1000BASE-T (электрический интерфейс SERDES); MSA; «горячее» подключение
Скорость	до 1,25 Гбит/с (слот с поддержкой SERDES); 10/100 Мбит/с не поддерживаются; SGMII не поддерживается
Кабель и расстояние	витая пара UTP Cat5, Cat 5e, Cat 6, до 100 м
Питание	DC 3,3 В, потребляемая мощность < 1,2 Вт
Рабочая температура	0…+70 °C
Габариты и вес	13,7×13,8×68 мм, 25 г (без упаковки)
Интерфейс к устройству	SERDES (только 1000М)

Как это работает и подключается

Оба модуля ставятся в SFP-слот сетевого устройства (коммутатора, медиаконвертера) и дают медный порт RJ-45 для витой пары — до 100 м.
SFP-TP-RJ45: если слот поддерживает электрический интерфейс SGMII, скорость на RJ-45 выбирается автоматически 10/100/1000 Мбит/с по подключённому устройству; если слот SFP+ с интерфейсом SFI (SERDES) — скорость фиксированно 1000 Мбит/с по стандарту 1000BaseT.
SFP-TP-RJ45(1G): для корректной работы слот должен поддерживать интерфейс SERDES и скорость 1G (1000Base-T); SGMII модуль не поддерживает, скорости 10/100 Мбит/с — тоже.
Соответствуют спецификациям SFP и MSA, поддерживают «горячую» замену без отключения и перезагрузки оборудования.
Те же руководства описывают промышленные исполнения SFP-TP-RJ45/I и SFP-TP-RJ45(1G)/I (−40…+85 °C) — в эту карточку они не входят.
Гарантия OSNOVO — 7 лет (84 месяца) с даты продажи; дистрибьютор в РФ — ООО «ТД В1 Электроникс».

Монтаж

Перед покупкой/установкой проверьте электрический интерфейс SFP-слота устройства: SGMII — подойдёт SFP-TP-RJ45; только SERDES 1G — нужен SFP-TP-RJ45(1G); перепутанный модуль линк не поднимет.
Кабель — витая пара UTP Cat5/5e/6, расстояние до 100 м.
До ввода в эксплуатацию хранить в упаковке изготовителя, условия хранения 1 по ГОСТ 15150; транспортирование — любым видом закрытого транспорта.

Примеры

Дополнительный медный порт

Прямое назначение из руководств: когда на сетевом устройстве с SFP-слотом нужен дополнительный медный порт — для подключения коммутаторов, IP-видеокамер и т.п.

Частые вопросы

Чем SFP-TP-RJ45 отличается от SFP-TP-RJ45(1G)?

Электрическим интерфейсом к слоту. SFP-TP-RJ45 — SGMII с обратной совместимостью 10/100/1000 (в слоте SFP+/SFI даёт фиксированные 1000 Мбит/с). SFP-TP-RJ45(1G) — только SERDES 1000Base-T до 1,25 Гбит/с, без поддержки SGMII и скоростей 10/100 Мбит/с.

Подключится ли камера на 100 Мбит/с?

Через SFP-TP-RJ45 в слоте с SGMII — да, скорость согласуется автоматически 10/100/1000. Через SFP-TP-RJ45(1G) — нет, он только гигабитный.

Какой кабель и какое расстояние?

Витая пара UTP Cat5/5e/6, расстояние передачи данных — до 100 м.

Нюансы и грабли

Две похожие маркировки — разные интерфейсы: SFP-TP-RJ45 работает через SGMII (и обратно совместим с 10/100/1000), а SFP-TP-RJ45(1G) — только SERDES/1000Base-T и «не поддерживает электрический интерфейс SGMII» (руководство 1G). Ошибка выбора = нет линка.
В реестре модель значится как «SFP-TP-RJ45-1G», в руководстве — «SFP-TP-RJ45(1G)»: это одно изделие, написание с дефисом — артефакт реестра.
В паспорте SFP-TP-RJ45 рабочая температура напечатана как «-0…+70°С» — опечатка документа, в руководстве 0…+70 °C.
Для неотапливаемых шкафов обычные версии не годятся (0…+70 °C) — нужны промышленные исполнения /I (−40…+85 °C).

Документация

SFP-TP-RJ45, SFP-TP-RJ45/I — руководство по эксплуатации OSNOVO (руководство-датащит).
SFP-TP-RJ45(1G), SFP-TP-RJ45(1G)/I — руководство по эксплуатации OSNOVO (руководство-датащит).
SFP-TP-RJ45 — паспорт.
