Oubao OB — электромагнитные замки на 180–750 кг

Линейка электромагнитных замков Oubao по силе удержания: OB180, OB280, OB350, OB500, OB700, OB750 и малый OB50 для шкафов.

Электромагнитные замки Oubao OB

Модели семейства

OB50Миниатюрный замок для шкафов, витрин и картотек; модели OB80H, OB60F, OB50F, OB40F.
OB50
Сила удержания80 кг (OB80H), 60 кг (OB60F), 50 кг (OB50F), 40 кг (OB40F), ±5%
Напряжение12VDC
Ток130mA и 100mA (по таблице), в описании 100mA
Габариты115*36,5*24; 105*33*22; 105*25*20,5; 85*25*20,5 мм (по порядку моделей)
Монтажнакладной (Surface installation)
Применениевитрина, картотека, шкаф
Сигнальный выходпо заказу

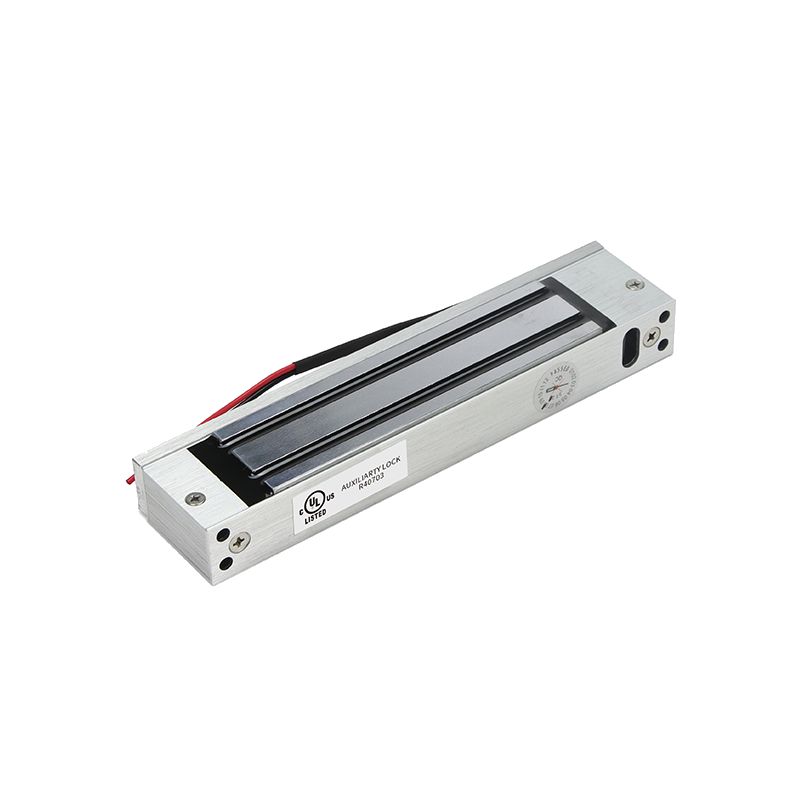

OB180Компактный замок для лёгких помещений; исполнения H, HA, F, FA, T, TA.
OB180
Сила удержания180KG±10% (у T — 180KG±10%*2)
Напряжение12VDC (24VDC по запросу)
Ток300mA (у T — 300mA*2)
Габариты174*41*23.5; 206*36*23.5; 348*41*23.5 мм
СигналNO/COM у HA, FA, TA
СертификатыUL, CE, RoHS, REACH, FCC

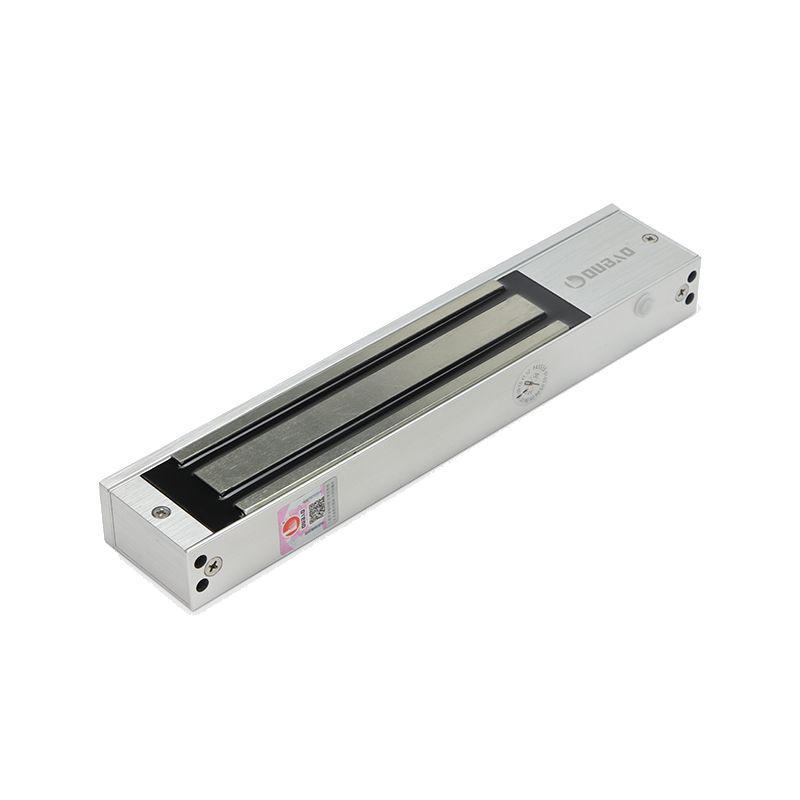

OB280Замок «стандартной» серии; H, HA, HB, F, FA, T, TA, TB.
OB280
Сила удержания280KG±10% (у T — *2)
Напряжение12VDC (24VDC по запросу)
Ток400mA (у T — 400mA*2)
Габариты238*47*27; 260*42*27; 476*47*27 мм
СигналNO/COM/NC у HA, HB, TA, TB; NO/COM у F
Задержка0-10s у исполнений HB и TB
Индикаторпитание: красный — закрыто, зелёный — открыто

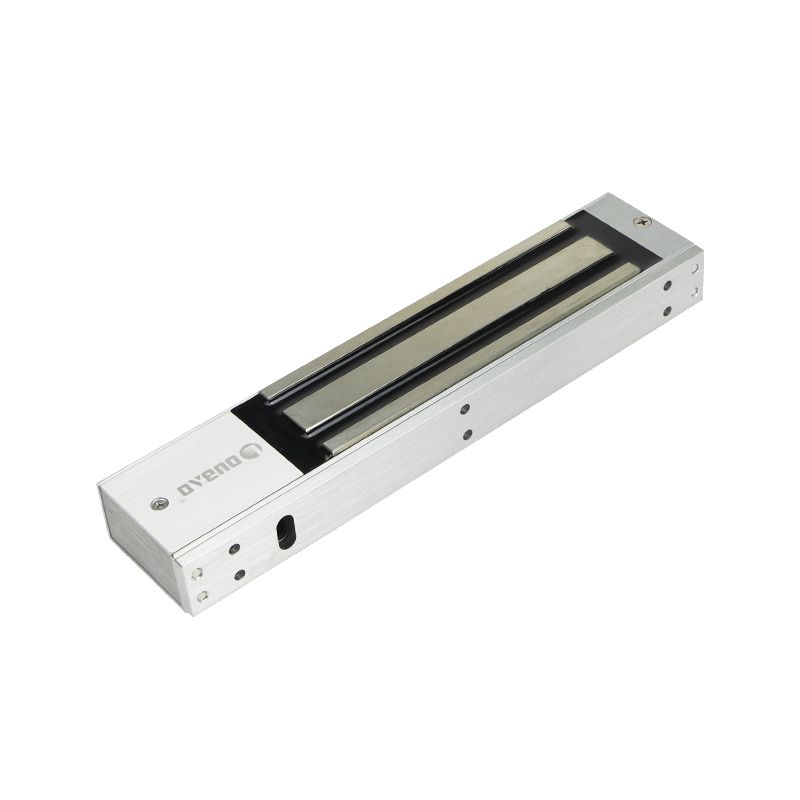

OB350Усиленный замок; H, HA, HB, F, FA, T, TA, TB.
OB350
Сила удержания350KG±10% (у T — *2)
Напряжение12VDC или 24VDC
Ток12V/400mA или 24V/200mA (у T — *2)
Габариты238*53*29; 234*48*29; 476*53*29 мм
Задержка0-10s у исполнений HB и TB
СертификатыUL, CE, RoHS, REACH, FCC

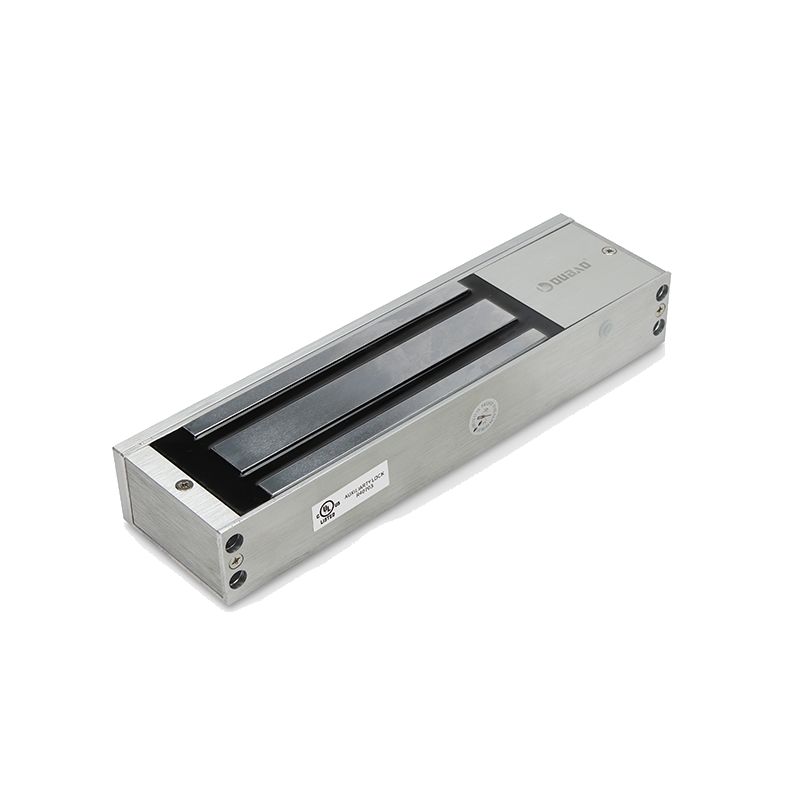

OB500Тяжёлый замок для средней и высокой степени защиты; H, HA, T, TA.
OB500
Сила удержания500KG±10% (у T — *2)
Напряжение12VDC или 24VDC
Ток12V/450mA или 24V/230mA
Габариты267*73*42; 534*73*42 мм
Монтажнакладной (Surface installation)
СигналNO/COM/NC у HA и TA
Задержкапо заказу

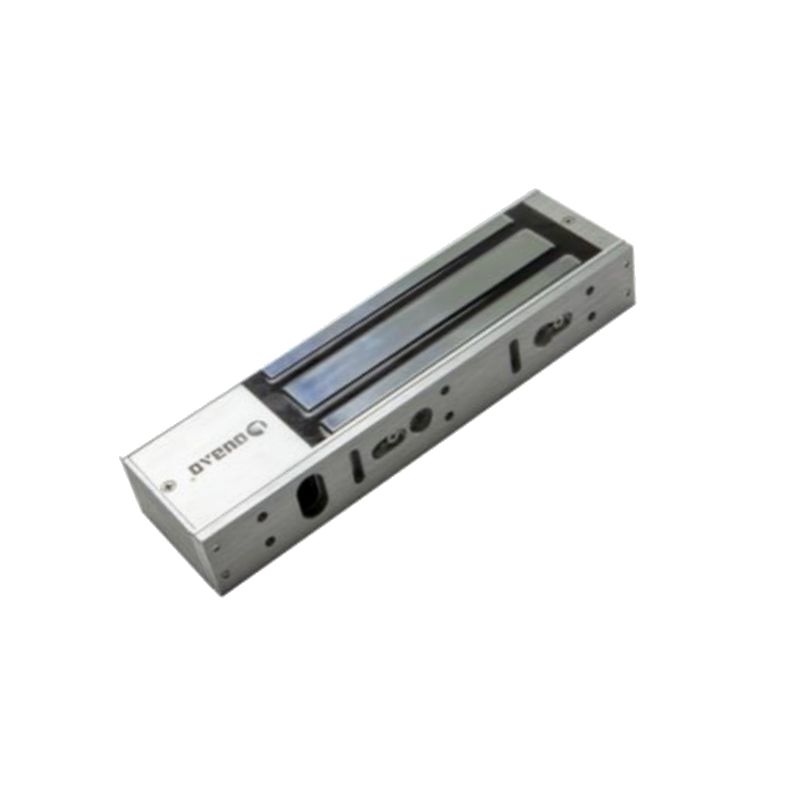

OB700Замок высокой прочности; исполнения H, HA.
OB700
Сила удержания700KG±10%
Напряжение12VDC или 24VDC
Ток12V/450mA или 24V/230mA
Габариты267*73*42 мм
СигналNO/COM/NC у HA
Индикаторпитание: красный — закрыто, зелёный — открыто

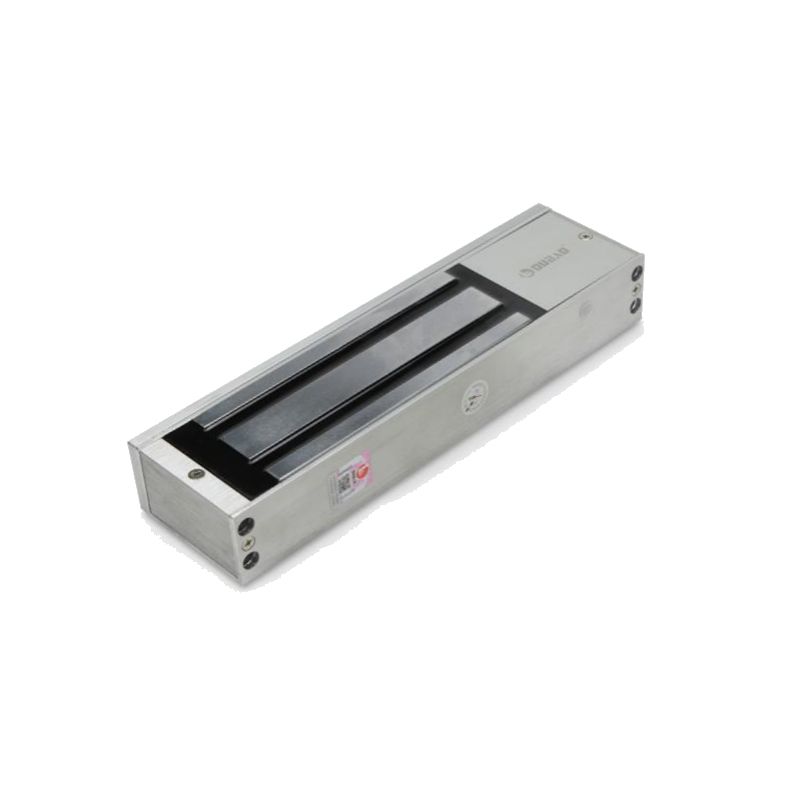

OB750Старший замок серии, единственное исполнение OB750HA; из сертификатов на странице указан только CE.
OB750
Сила удержания750KG±10%
Напряжение12VDC или 24VDC
Ток12V/450mA или 24V/230mA
Габариты267×73×42 мм
Монтажнакладной (Hanging installation)
Сигнальный выходесть
Индикаторесть

Как это работает и подключается

Монтаж

Примеры

Эвакуационная и входная дверь

Питание пропало — дверь открывается; на странице производителя указаны противопожарные двери, лестничные клетки и пути эвакуации.

Шкаф или витрина

Для этого в линейке есть OB50: ток 100mA при 12VDC.

Частые вопросы

Что будет с дверью при пропадании питания?

Замок отпустит дверь: исполнение fail safe, «Power off to unlock».

Чем OB280 отличается от CK280?

Сила удержания та же, 280KG. У OB280 допуск ±10% и UL в сертификатах; у CK280 допуск ±15%, UL на странице нет.
