Paradox · охранные приборы (модульные панели с контролем доступа)
Digiplex EVO48 / EVO192 / EVOHD+ — модульные панели высокого уровня безопасности
Модульная система безопасности и контроля доступа на 4-проводной шине Digiplex: от 48 до 192 зон, до 32 дверей, до 999 пользователей — в зависимости от модели панели.
Модели семейства
EVO48базовая панель: 8 зон на плате (16 с ATZ), расширяется до 48 зон
| Зоны/подсистемы | 8 встроенных (16 с ATZ), расширяется до 48; 4 подсистемы |
| Пользователи/ПДУ | 96 кодов пользователей; до 96 пультов ДУ с одним RTX3 |
| Модули/шина | до 127 модулей на 4-проводной шине, расстояние до 914 м |
| PGM | 2 встроенных твердотельных реле (+/-) триггер, ещё 3 — заказываются отдельно |
| Буфер событий | 1024 |
| Питание | импульсный источник на 1,7 А |
| Корпус | металлический бокс 28×28×7,6 см |

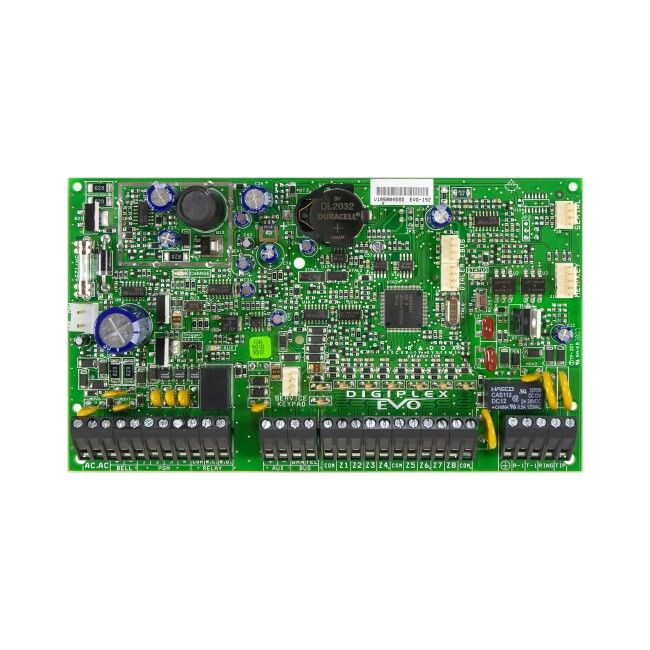

EVO192старшая панель линейки: та же архитектура, зоны расширены до 192
| Зоны/подсистемы | 8 встроенных (16 с ATZ), расширяется до 192; 8 подсистем |
| Пользователи/двери | 999 кодов пользователей, до 32 дверей контроля доступа |
| Модули/шина | до 254 модулей на 4-проводной шине |
| PGM | PGM1–PGM4 — твердотельные реле 100 мА (+/-) триггер, PGM5 — реле 5 А/28 В |
| Буфер событий | 2048; виртуальных зон — 32 |
| Сетевое питание | 16 В, 20/40 Вт, 50–60 Гц (по одной из таблиц РЭ — 40 Вт на 60 Гц для UL-версии) |
| Аккумулятор | 12 В, 7 А·ч |
| Вторичное питание (AUX) | обычно 600 мА, максимум 700 мА, отключение при 1,1 А (в UL-исполнении — максимум 200 мА) |
| Выход сирены | 1 А, отключение при 3 А |
| Температура | −20…+50 °C |

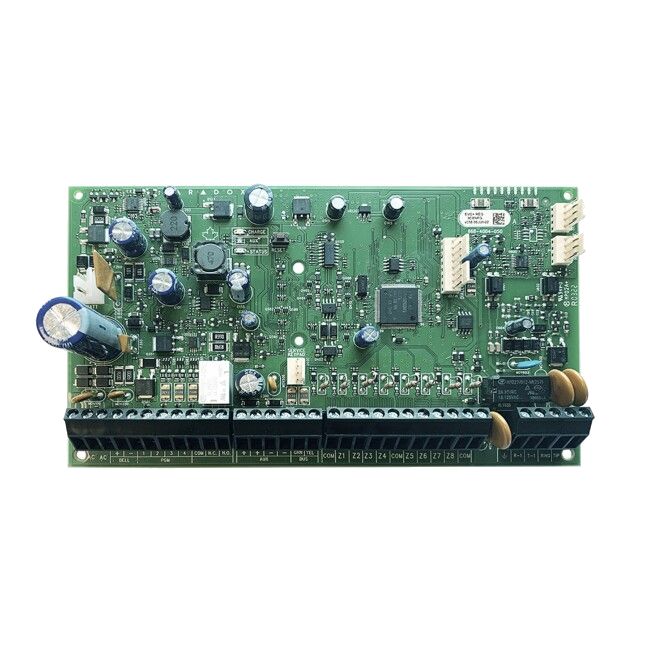

EVOHD+более новое поколение той же архитектуры: усиленный блок питания, другой набор PGM
| Зоны/подсистемы | 8 встроенных (16 с ATZ), расширяется до 192; 8 подсистем |
| Пользователи/двери | 999 кодов пользователей, до 32 дверей контроля доступа |
| Модули/шина | до 254 модулей на 4-проводной шине, расстояние до 914 м |
| PGM | PGM1 — выход открытого коллектора (в т. ч. вход 2-проводного дымового датчика); PGM2–PGM4 — твердотельные реле 100 мА (+/-) триггер; PGM5 — реле Form C, 3 А/28 В DC |
| Буфер событий | 3584; виртуальных зон — 32 |
| Сетевое питание | 16 В, 40/75 ВА, 50–60 Гц (UL-версия — только 60 Гц); потребление 100 мА |
| Аккумулятор | 12 В, минимум 7 А·ч |
| Вторичное питание (AUX) | обычно 0,8 А, максимум 2,0 А, отключение при 2,5 А (в UL-исполнении — 0,6/1,0 А) |
| Выход сирены | 2 А, отключение при 2,5 А (в UL-исполнении — максимум 1 А, отключение при 3 А, 11,4–12,5 В) |
| Температура/влажность | −10…+55 °C; 5–90 % |
| Питание | импульсный источник на 2,5 А |
| Плата/корпус | плата 9,5×20,2 см, 0,22 кг; в металлическом коробе EN — 28,5×30×8 см, 5,2 кг |
Как это работает и подключается
- Панель расширяется модулями в любой комбинации на 4-проводной шине Digiplex; все модули на шине, включая датчики движения, программируются удалённо с клавиатуры или из BabyWare/WinLoad.
- Виртуальные зоны (32 у всех моделей) позволяют автоматизировать включение PGM без занятия охранных зон и без влияния на функции безопасности.
- Для программирования EVO подходят только ЖК- и Grafica-клавиатуры — светодиодная клавиатура для программирования не используется.
- Обновление прошивки на месте — через интерфейс 307USB (у EVOHD+ также через IP150+) и ПО WinLoad/BabyWare.
- Программирование EVO48 и EVO192 идентично, отличается только объём того, что можно запрограммировать (число зон, кодов, PGM и т. п.).
Монтаж
- PGM1–PGM4 (EVO48/EVO192) — твердотельные реле 100 мА, если подключаемое устройство потребляет больше — использовать внешнее реле, а не превышать лимит выхода.
- У EVOHD+ PGM1 — выход открытого коллектора, специально предназначенный в том числе для входа 2-проводного дымового датчика; путать его с PGM2–4 (обычные твердотельные реле) не следует.
- Аккумулятор — 12 В, минимум 7 А·ч; для EVOHD+ есть таблица соответствия ёмкости батареи (7/17/35 А·ч) и допустимого суммарного тока модулей при резерве 30 или 60 часов, а также времени заряда до 80 % при токе 850 мА.
- Максимальная пульсация напряжения на AUX у EVOHD+ — не более 500 мВ; защита от глубокого разряда батареи срабатывает при 11±0,3 В, при падении выходного напряжения ниже 11,7 В формируется неисправность.
- Для соответствия EN 50131 нужен металлический короб EN и остальные требования соответствующего раздела РЭ — характеристики питания и выходов в этом случае берутся из таблицы «UL/EN-исполнение», а не из общей.
Примеры
Банк или элитный жилой объект
Digiplex EVO проектировался для банков, гособъектов и элитного жилья — совмещает охрану и контроль доступа до 32 дверей в одном приборе.
Расширение без потери зон
Переключатели, пульты ДУ и незанятые входы модулей не занимают зоны — зонами становятся только реально используемые входы подключённых модулей.
Частые вопросы
В чём разница между EVO48 и EVO192?
Архитектура и программирование идентичны, отличается ёмкость: 48 зон/4 подсистемы/96 пользователей/127 модулей у EVO48 против 192 зон/8 подсистем/999 пользователей/254 модулей у EVO192.
Чем EVOHD+ отличается от EVO192?
Та же ёмкость по зонам (до 192), подсистемам (8) и пользователям (999), но усиленный блок питания (2,5 А против 1,7 А у EVO48), другой набор PGM (PGM1 — открытый коллектор, а не реле) и более широкий диапазон рабочих температур.
Нюансы и грабли
- В РЭ EVO192 приведены две разные таблицы технических характеристик контрольной панели с разными цифрами вторичного питания (600/700 мА против 200 мА максимум) — вторая относится к UL-исполнению; путать их нельзя, для обычного монтажа брать первую.
- У EVOHD+ рабочий диапазон температур шире и смещён (−10…+55 °C), чем у EVO48/EVO192 (−20…+50 °C) — при выборе места установки на холодном объекте это может быть решающим.
- Размер металлического бокса у EVO48 в РЭ указан как 28×28×7,6 см, а у EVOHD+ — 28,5×30×8 см; корпуса разных поколений линейки не считать взаимозаменяемыми без проверки размеров.
- PGM5 у EVO192 — реле 5 А/28 В, у EVOHD+ — реле Form C 3 А/28 В DC; несмотря на общую архитектуру, номинал этого конкретного выхода у поколений разный.
- В технической брошюре EVO192 (EN) в таблице сравнения функций символы «✓» при извлечении текста превратились в цифру «3» (Multibus, Stay Arming, поддержка IP150 и т. п. показаны как «3») — это не количество, а отметка «поддерживается»; в карточку эти значения не перенесены именно поэтому.
Документация
- Paradox — EVO48/EVO192, Руководство установки (RU) v1.2
- Paradox — EVOHD+, Installation Guide (EN)
- Paradox — EVO192, Путеводитель программирования v2.1 (RU)
- Paradox — EVO192, Руководство пользователя (RU)
- Paradox — EVOHD+, Путеводитель программирования (RU)
- Paradox — EVO192, Техническая брошюра (EN)
