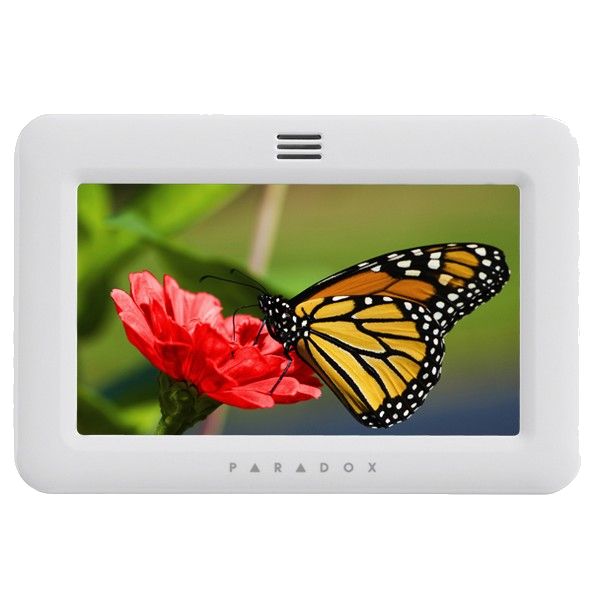

TM70 / TM50 — сенсорные ЖК-клавиатуры для панелей Paradox
Проводные сенсорные клавиатуры с цветным экраном 7" (TM70) или 5" (TM50): полное меню программирования, слайд-шоу с SD-карты, совместимы с Swan, EVO, Spectra и Magellan.
Модели семейства
| Питание | 9–15 В DC; потребление 250 мА при максимальной яркости + 80 мА сирена |
| Провод шины | 18 AWG |
| Экран | 7", 800×480 |
| Габариты | 17,7×11,4×1,5 см |
| SD-карта | 4 ГБ, 2 ГБ свободно для картинок слайд-шоу |
| Влажность | 5–90 % |
| Совместимость | Swan, EVO, Spectra, Magellan; удалённое обновление прошивки — только Swan |
| Питание | 9–15 В DC; потребление 150 мА при максимальной яркости + 80 мА сирена |
| Провод шины | 18 AWG рекомендуется, допускается 22 AWG |
| Экран | 5", 480×272 |
| Габариты | 14,2×9,5×1,4 см |
| SD-карта | 4 ГБ, 2 ГБ свободно |
| Влажность | 5–90 % |
| Совместимость | Swan, EVO, Spectra, Magellan; удалённое обновление прошивки — только Swan |
Как это работает и подключается
- Обе модели совместимы с панелями Swan, EVO, Spectra и Magellan; полное меню программирования, удалённое обновление прошивки по шине и загрузка изображений заставки с SD-карты (EVO/Spectra) — через приложение Insite GOLD.
- Синий провод шины — вход зоны клавиатуры.
- Автоматическое затемнение экрана (auto dim) и полный тёмный режим сна, отображение температуры помещения и напряжения на шине, разграничение по нескольким разделам — штатные функции обеих моделей.
- Удалённое обновление прошивки по шине поддерживается только для панелей Swan; для EVO/Spectra изображения загружаются через SD-карту.
Монтаж
- Провод шины — рекомендуется 18 AWG на обе модели (для TM50 допускается 22 AWG на расстояние до 150 футов); падение напряжения на шине не более 1,0 В.
- Каждая TM70 потребляет с шины до 0,3 А, TM50 — до 0,15 А; расчёт сечения и допустимой длины — по формуле РЭ (сопротивление провода ×2 × суммарный ток), калькулятор сопротивления есть в интернете.
- Отделить верхнюю сборку от задней панели плоской отвёрткой через технологический вырез, закрепить заднюю панель на стену или монтажную коробку со стрелкой UP вверх.
- SD-карта устанавливается текстом назад/контактами вперёд под замком; после монтажа проверить, что напряжение шины на клемме выше 11,5 В (показывается на экране внизу справа и на экране загрузки).
- Крепление верхней части к задней панели — сначала верхние крючки, затем защёлкнуть нижнюю часть; доступен опциональный врезной крепёж (in-wall bracket).
Примеры
Внешняя SD-карта на 4 ГБ (2 ГБ свободно) позволяет загружать фото для слайд-шоу заставки — клавиатура работает и как цифровая фоторамка.
Падение напряжения на шине не должно превышать 1,0 В; при подключении нескольких TM70 (по 0,3 А каждая) или TM50 (0,15 А) считать сечение провода по формуле из РЭ, а не «на глаз».
Частые вопросы
Чем отличаются TM70 и TM50?
Размером и разрешением экрана (7", 800×480 против 5", 480×272), потреблением тока (0,3 А против 0,15 А) и габаритами; совместимость с панелями и остальные функции — одинаковые.
Можно ли загружать свои фото на экран?
Да, через внешнюю SD-карту на 4 ГБ (2 ГБ свободно под фото) — клавиатура показывает их в режиме заставки.
Нюансы и грабли
- В техническом описании (брошюре) указано разрешение экранов 800×400 и 472×272, а в таблице характеристик обоих документов — 800×480 и 480×272; таблица приведена дважды одинаково в двух документах, поэтому для монтажа и подбора совместимого ПО ориентироваться на 800×480 (TM70) и 480×272 (TM50).
- Поддержка RS-485 и «next generation» быстрой зашифрованной шины в брошюре относится только к панелям Swan — на шину EVO/Spectra/Magellan это не переносится.
- Тампер клавиатуры — встроенный, есть и от крышки, и от стены; не путать с зональным входом (синий провод) — это отдельная функция.
Документация
- Paradox — TM70/TM50, Installation Manual (EN)
- Paradox — TM70/TM50, Техническая брошюра (EN)
