КСРВГнг(А)-FRLSLTx — кабель

Низкотоксичные огнестойкие кабели КСРВГнг(А)-FRLSLTx для ОПС, СОУЭ и АПС. ТУ 3581-014-39793330-2009

Модели семейства

КСРВГнг(А)-FRLSLTxМаркоразмеры по странице производителя: 2х0,20 мм.кв.; 3х0,20 мм.кв.; 4х0,20 мм.кв. и другие.

Маркоразмеры	2х0,20 мм.кв.; 3х0,20 мм.кв.; 4х0,20 мм.кв.; 5х0,20 мм.кв.; 6х0,20 мм.кв.; 7х0,20 мм.кв.; 8х0,20 мм.кв.; 9х0,20 мм.кв.; 10х0,20 мм.кв.; 2х0,35 мм.кв.; 3х0,35 мм.кв.; 4х0,35 мм.кв.; 5х0,35 мм.кв.; 6х0,35 мм.кв.; 7х0,35 мм.кв.; 8х0,35 мм.кв.; 9х0,35 мм.кв.; 10х0,35 мм.кв.; 3х0,50 мм.кв.; 4х0,50 мм.кв.; 5х0,50 мм.кв.; 6х0,50 мм.кв.; 7х0,50 мм.кв.; 8х0,50 мм.кв.; 9х0,50 мм.кв.; 10х0,50 мм.кв.; 1х2х0,50 мм.кв.; 2х2х0,50 мм.кв.; 3х2х0,50 мм.кв.; 4х2х0,50 мм.кв.; 3х0,75 мм.кв.; 4х0,75 мм.кв.; 5х0,75 мм.кв.; 6х0,75 мм.кв.; 7х0,75 мм.кв.; 1х2х0,75 мм.кв.; 2х2х0,75 мм.кв.; 3х2х0,75 мм.кв.; 4х2х0,75 мм.кв.; 3х1,00 мм.кв.; 4х1,00 мм.кв.; 1х2х1,00 мм.кв.; 2х2х1,00 мм.кв.; 3х2х1,00 мм.кв.; 4х2х1,00 мм.кв.; 3х1,50 мм.кв.; 4х1,50 мм.кв.; 1х2х1,50 мм.кв.; 2х2х1,50 мм.кв.; 3х2х1,50 мм.кв.; 4х2х1,50 мм.кв.
Класс пожарной опасности	П1б.1.2.1.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 1, ПД 2)
Предел огнестойкости	не менее 180 мин.
Напряжение	до 300 В переменного тока частотой до 10 кГц или до 420 В постоянного тока.
Температура эксплуатации	Минимальная рабочая температура - минус 40°С; Максимальная рабочая температура - плюс 70°С.
Температура прокладки	минус 15°С
Радиус изгиба	10 наружных диаметров кабеля.
Срок службы	40 лет
Сопротивление жилы	0,20 мм² — 89.10; 0,35 мм² — 57; 0,50 мм² — 40.50; 0,75 мм² — 25.50; 1,00 мм² — 21.80; 1,50 мм² — 14 Ом/км
Технические условия	ТУ 3581-014-39793330-2009

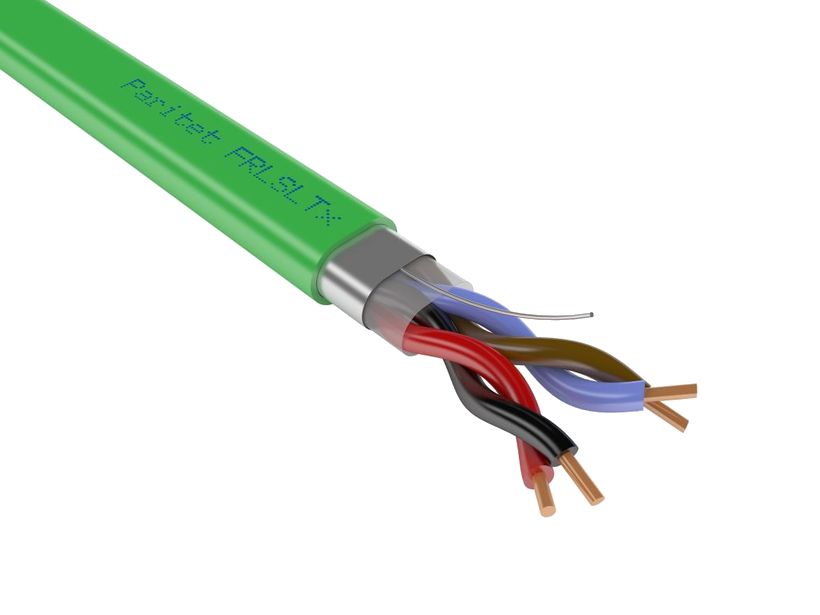

КСРЭВГнг(А)-FRLSLTxМаркоразмеры по странице производителя: 2х0,20 мм.кв.; 3х0,20 мм.кв.; 4х0,20 мм.кв. и другие.

Маркоразмеры	2х0,20 мм.кв.; 3х0,20 мм.кв.; 4х0,20 мм.кв.; 5х0,20 мм.кв.; 6х0,20 мм.кв.; 7х0,20 мм.кв.; 8х0,20 мм.кв.; 9х0,20 мм.кв.; 10х0,20 мм.кв.; 2х0,35 мм.кв.; 3х0,35 мм.кв.; 4х0,35 мм.кв.; 5х0,35 мм.кв.; 6х0,35 мм.кв.; 7х0,35 мм.кв.; 8х0,35 мм.кв.; 9х0,35 мм.кв.; 10х0,35 мм.кв.; 3х0,50 мм.кв.; 4х0,50 мм.кв.; 5х0,50 мм.кв.; 6х0,50 мм.кв.; 7х0,50 мм.кв.; 8х0,50 мм.кв.; 9х0,50 мм.кв.; 10х0,50 мм.кв.; 1х2х0,50 мм.кв.; 2х2х0,50 мм.кв.; 3х2х0,50 мм.кв.; 4х2х0,50 мм.кв.; 3х0,75 мм.кв.; 4х0,75 мм.кв.; 5х0,75 мм.кв.; 6х0,75 мм.кв.; 7х0,75 мм.кв.; 1х2х0,75 мм.кв.; 2х2х0,75 мм.кв.; 3х2х0,75 мм.кв.; 4х2х0,75 мм.кв.; 3х1,00 мм.кв.; 4х1,00 мм.кв.; 1х2х1,00 мм.кв.; 2х2х1,00 мм.кв.; 3х2х1,00 мм.кв.; 4х2х1,00 мм.кв.; 3х1,50 мм.кв.; 4х1,50 мм.кв.; 1х2х1,50 мм.кв.; 2х2х1,50 мм.кв.; 3х2х1,50 мм.кв.; 4х2х1,50 мм.кв.
Класс пожарной опасности	П1б.1.2.1.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 1, ПД 2)
Предел огнестойкости	не менее 180 мин.
Напряжение	до 300 В переменного тока частотой до 10 кГц или до 420 В постоянного тока.
Температура эксплуатации	Минимальная рабочая температура - минус 40°С; Максимальная рабочая температура - плюс 70°С.
Температура прокладки	минус 15°С
Радиус изгиба	10 наружных диаметров кабеля.
Срок службы	40 лет
Сопротивление жилы	0,20 мм² — 89.10; 0,35 мм² — 57; 0,50 мм² — 40.50; 0,75 мм² — 25.50; 1,00 мм² — 21.80; 1,50 мм² — 14 Ом/км
Технические условия	ТУ 3581-014-39793330-2009

Как это работает и подключается

Для систем противопожарной защиты, оповещения и управления эвакуацией, аварийного освещения, автоматического пожаротушения, пожарного водопровода и других систем, сохраняющих работоспособность в условиях пожара в течение 180 минут. Для нестационарной групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.), в т.ч. в составе огнестойкой кабельной линии ( ОКЛ ).
Напряжение: до 300 В переменного тока частотой до 10 кГц или до 420 В постоянного тока.
Конструкция по странице производителя: Токопроводящая жила - медная многопроволочная; Изоляция - низкотоксичная керамизирующаяся кремнийорганическая резина; Сердечник - парная или общая скрутка; Экран КСРЭВГнг(А)-FRLSLTx - общий из алюмополимерной ленты с контактным проводником из лужёной меди; Оболочка - низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением.

Монтаж

Минимальная температура прокладки - минус 15°С.
Минимальный радиус изгиба - 10 наружных диаметров кабеля.
Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С.
Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4.

Примеры

Область применения

Для систем противопожарной защиты, оповещения и управления эвакуацией, аварийного освещения, автоматического пожаротушения, пожарного водопровода и других систем, сохраняющих работоспособность в условиях пожара в течение 180 минут. Для нестационарной групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.), в т.ч. в составе огнестойкой кабельной линии ( ОКЛ ).

Пример обозначения

парной скрутки - КСРВГнг(А)-FRLSLTx 2х2х1,50 мм² ТУ 3581-014-39793330-2009; пучковой скрутки - КСРЭВГнг(А)-FRLSLTx 2х0,20 мм² ТУ 3581-014-39793330-2009; В марке кабеля указывается сечение токопроводящей жилы (мм²)

Частые вопросы

Сколько кабель держит огонь?

Предел огнестойкости в условиях воздействия пламени — не менее 180 мин.

При какой температуре можно прокладывать?

Минимальная температура прокладки - минус 15°С.

Какой радиус изгиба допустим?

Минимальный радиус изгиба - 10 наружных диаметров кабеля.

Нюансы и грабли

В марке кабеля указывается сечение токопроводящей жилы (мм²) — не путать диаметр жилы и сечение при заказе.
Температура прокладки строже рабочей: минимальная температура прокладки - минус 15°С, минимальная рабочая температура - минус 40°С.
Масса и объём в таблице маркоразмеров на странице справочные и могут отличаться от фактических; для расчёта нагрузки на кабельную трассу запросите данные у производителя.
