Низкотоксичные огнестойкие кабели КСРВКШвнг(А)-FRLSLTx для ОПС, СОУЭ и АПС
Низкотоксичные огнестойкие кабели КСРВКШвнг(А)-FRLSLTx для ОПС, СОУЭ и АПС. Кабели не распространяют горение при групповой прокладке.
Модели семейства
| Примеры маркоразмеров | 4х0,50, 5х0,50, 6х0,50, 7х0,50, 8х0,50, 9х0,50 |
| Диаметр кабеля, мм | 7,5–18,9x12,4 |
| Масса 1 км, кг | 103–593 |
| Токопроводящая жила | медная однопроволочная |
| Изоляция | низкотоксичная керамизирующаяся кремнийорганическая резина |
| Сердечник | парная или общая скрутка |
| Оболочка | низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением |
| Броня | оплётка из стальных оцинкованных проволок плотностью не менее 80% |
| Защитный шланг | низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением |
| Напряжение | до 300 В переменного тока частотой до 10 кГц или до 420 В постоянного тока. Защищен от механических воздействий, грызунов |
| Примеры маркоразмеров | 4х0,50, 5х0,50, 6х0,50, 7х0,50, 8х0,50, 9х0,50 |
| Диаметр кабеля, мм | 7,9–19,3x13 |
| Масса 1 км, кг | 111–500 |
| Токопроводящая жила | медная однопроволочная |
| Изоляция | низкотоксичная керамизирующаяся кремнийорганическая резина |
| Сердечник | парная или общая скрутка |
| Экран | общий из алюмополимерной ленты с контактным проводником из лужёной меди |
| Оболочка | низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением |
| Броня | оплётка из стальных оцинкованных проволок плотностью не менее 80% |
| Защитный шланг | низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением |
Как это работает и подключается

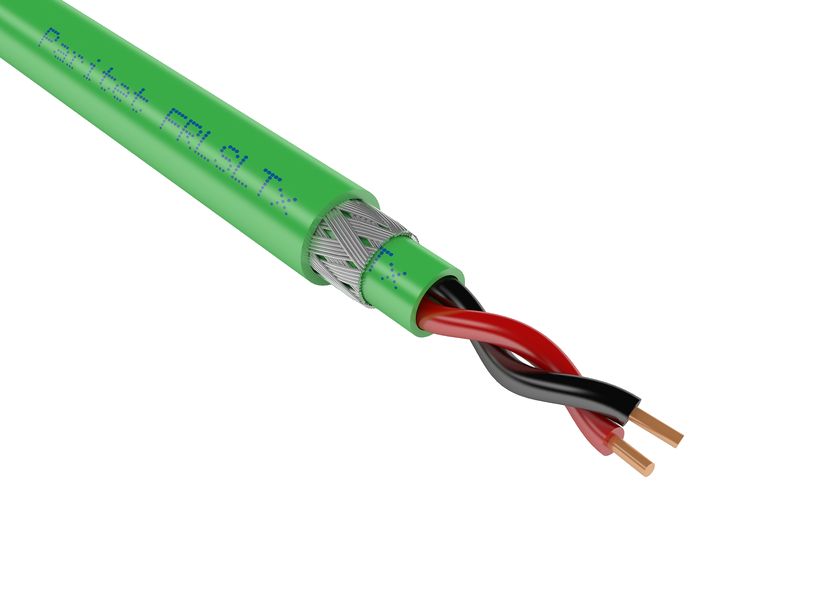

- Конструкция по странице: Токопроводящая жила - медная однопроволочная; Изоляция - низкотоксичная керамизирующаяся кремнийорганическая резина; Сердечник - парная или общая скрутка; Экран КСРЭВКШвнг(А)-FRLSLTx - общий из алюмополимерной ленты с контактным проводником из лужёной меди; Оболочка - низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением; Броня - оплётка из стальных оцинкованных проволок плотностью не менее 80%; Защитный шланг - низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением.
- Требования пожарной безопасности по странице: Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.1.2.1.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 1, ПД 2); Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин.; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Низкая токсичность продуктов горения/тления - более 120 г/м³.
- Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км - не менее 500 МОм.
- Все значения приведены с пересчетом на температуру 20°С.
- Условия эксплуатации: Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4; Минимальная рабочая температура - минус 40°С; Максимальная рабочая температура - плюс 70°С; Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С; Срок службы - 40 лет.
Монтаж
- Минимальная температура прокладки - минус 15°С.
- Минимальный радиус изгиба - 10 наружных диаметров кабеля.
- Цветовая маркировка жил для кабелей общей и парной скрутки дана в таблицах на странице производителя; сверяйте по ней перед оконцеванием.
Примеры
Для систем противопожарной защиты, оповещения и управления эвакуацией, аварийного освещения, автоматического пожаротушения, пожарного водопровода и других систем, сохраняющих работоспособность в условиях пожара в течение 180 минут.
Для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.), в т.ч. в составе огнестойкой кабельной линии ( ОКЛ ).
Частые вопросы
Для чего этот кабель и как его прокладывать?
Для систем противопожарной защиты, оповещения и управления эвакуацией, аварийного освещения, автоматического пожаротушения, пожарного водопровода и других систем, сохраняющих работоспособность в условиях пожара в течение 180 минут. Для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.), в т.ч. в составе огнестойкой кабельной линии ( ОКЛ ).
Какое рабочее напряжение допускается?
По странице: до 300 В переменного тока частотой до 10 кГц или до 420 В постоянного тока. Защищен от механических воздействий, грызунов.
Какая минимальная температура и радиус изгиба при монтаже?
Минимальная температура прокладки - минус 15°С; Минимальный радиус изгиба - 10 наружных диаметров кабеля.
Какой класс пожарной опасности заявлен?
Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.1.2.1.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 1, ПД 2); Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин.; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Низкая токсичность продуктов горения/тления - более 120 г/м³.
Нюансы и грабли
- Не путать два предела: «Минимальная рабочая температура - минус 40°С» — это условие эксплуатации, а «Минимальная температура прокладки - минус 15°С» — условие монтажа.
- Радиус изгиба задан в наружных диаметрах кабеля, а не в миллиметрах: Минимальный радиус изгиба - 10 наружных диаметров кабеля.
- Экран есть только у исполнений с буквой Э в марке. По странице: Экран КСРЭВКШвнг(А)-FRLSLTx - общий из алюмополимерной ленты с контактным проводником из лужёной меди. Исполнение без Э на этой странице описано без экрана.
Документация
- Паритет — страница изделия на сайте производителя (https://paritet.su/catalog/ksrvkshv_ksrevkshvng_a_frlsltx/)
