Паритет · кабели

Комбинированные кабели КВК-П для аналогового видеонаблюдения

Комбинированные кабели КВК-П для аналогового видеонаблюдения.

Модели семейства

КВК-П-1,5фИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,50, 2х0,75
Диаметр кабеля, мм	5,5–5,7
Масса 1 км, кг	33.8–39.5
Токопроводящая жила	медная однопроволочная или многопроволочная
Изоляция	сплошной или пористый полиэтилен
Оболочка	светостабилизированный полиэтилен
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел.
ТУ	ТУ 3588-028-39793330-2014

КВК-П-2Исполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,50, 2х0,75
Диаметр кабеля, мм	6,9–7,2
Масса 1 км, кг	45.5–51.9
Токопроводящая жила	медная однопроволочная или многопроволочная
Изоляция	сплошной или пористый полиэтилен
Оболочка	светостабилизированный полиэтилен
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел.
ТУ	ТУ 3588-028-39793330-2014

КВК-Пт-2Исполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,50, 2х0,75
Диаметр кабеля, мм	6,8–7
Масса 1 км, кг	71.4–78.3
Токопроводящая жила	медная однопроволочная или многопроволочная
Изоляция	сплошной или пористый полиэтилен
Оболочка	светостабилизированный полиэтилен
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел.
ТУ	ТУ 3588-028-39793330-2014

КВК-П-2эИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,50, 2х0,75
Диаметр кабеля, мм	6,9–7,2
Масса 1 км, кг	42–48.4
Токопроводящая жила	медная однопроволочная или многопроволочная
Изоляция	сплошной или пористый полиэтилен
Оболочка	светостабилизированный полиэтилен
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел.
ТУ	ТУ 3588-028-39793330-2014

КВК-П-3фИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,50, 2х0,75
Диаметр кабеля, мм	8,2–8,4
Масса 1 км, кг	61.2–67.2
Токопроводящая жила	медная однопроволочная или многопроволочная
Изоляция	сплошной или пористый полиэтилен
Оболочка	светостабилизированный полиэтилен
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел.
ТУ	ТУ 3588-028-39793330-2014

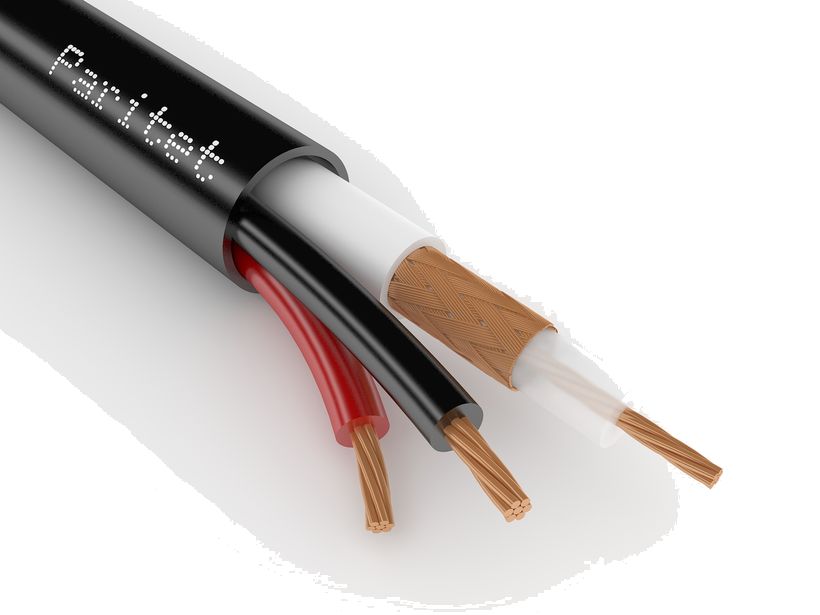

КВК-Пт-3 фИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,50, 2х0,75
Диаметр кабеля, мм	8,2–8,4
Масса 1 км, кг	83.2–91.7
Токопроводящая жила	медная однопроволочная или многопроволочная
Изоляция	сплошной или пористый полиэтилен
Оболочка	светостабилизированный полиэтилен
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел.
ТУ	ТУ 3588-028-39793330-2014

Как это работает и подключается

Конструкция по странице: Токопроводящая жила - медная однопроволочная или многопроволочная; Изоляция - сплошной или пористый полиэтилен; Экран: оплётка из медных или медных лужёных проволок; оплётка из медных или медных лужёных проволок поверх алюмополимерной ленты (с буквой Э); Оболочка - светостабилизированный полиэтилен.
Требования пожарной безопасности по странице: Кабели предназначены для наружной прокладки.
Волновое сопротивления радиочастотного элемента - 75 Ом.
Электрическое сопротивление изоляции жил питания постоянному току при температуре 20 °С не менее 10 МОмхкм.
Условия эксплуатации: Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 1-2; Минимальная рабочая температура - минус 50°С; Максимальная рабочая температура - плюс 70°С; Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С; Срок службы - 40 лет; Кабели стойки к воздействию осадков, солнечного излучения, инею, росе.

Монтаж

Минимальная температура прокладки - минус 15°С.
Минимальный радиус изгиба - 15 наружных диаметров кабеля.

Примеры

Где применяют

Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала.

Прокладка

Для наружней прокладки.

Частые вопросы

Для чего этот кабель и как его прокладывать?

Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала. Для наружней прокладки.

Какое рабочее напряжение допускается?

По странице: до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел.

Какая минимальная температура и радиус изгиба при монтаже?

Минимальная температура прокладки - минус 15°С; Минимальный радиус изгиба - 15 наружных диаметров кабеля.

Какой класс пожарной опасности заявлен?

Кабели предназначены для наружной прокладки.

Нюансы и грабли

Не путать два предела: «Минимальная рабочая температура - минус 50°С» — это условие эксплуатации, а «Минимальная температура прокладки - минус 15°С» — условие монтажа.
Радиус изгиба задан в наружных диаметрах кабеля, а не в миллиметрах: Минимальный радиус изгиба - 15 наружных диаметров кабеля.
Буква э/Э в марке означает оплётку поверх алюмополимерной ленты; у остальных исполнений экран — оплётка из медных или медных лужёных проволок. Обозначение после КВК-/КВТ- (например 1,5ф, 2, 3ф) относится к радиочастотному элементу; у жил питания своё сечение и своё сопротивление.
Предел огнестойкости для этого исполнения страница не заявляет; заявлено: Кабели предназначены для наружной прокладки.

Документация

Паритет — страница изделия на сайте производителя (https://paritet.su/catalog/kvk_p/)
