Комбинированные безгалогенные кабели КВК-Пнг(А)-HF для аналогового видеонаблюдения
Комбинированные безгалогенные кабели КВК-Пнг(А)-HF для аналогового видеонаблюдения. Кабели не распространяют горение при групповой прокладке.
Модели семейства
| Примеры маркоразмеров | 2х0,50, 2х0,75 |
| Диаметр кабеля, мм | 6,9–7,2 |
| Масса 1 км, кг | 55.368–61.668 |
| Токопроводящая жила | медная однопроволочная или многопроволочная |
| Изоляция | сплошной или пористый полиэтилен |
| Оболочка | термопластичная безгалогенная композиция |
| Напряжение | до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел. |
| ТУ | ТУ 3588-028-39793330-2014 |
| Примеры маркоразмеров | 2х0,50, 2х0,75 |
| Диаметр кабеля, мм | 5,5–5,7 |
| Масса 1 км, кг | 41.7–48.1 |
| Токопроводящая жила | медная однопроволочная или многопроволочная |
| Изоляция | сплошной или пористый полиэтилен |
| Оболочка | термопластичная безгалогенная композиция |
| Напряжение | до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел. |
| ТУ | ТУ 3588-028-39793330-2014 |
| Примеры маркоразмеров | 2х0,50, 2х0,75 |
| Диаметр кабеля, мм | 6,9–7,2 |
| Масса 1 км, кг | 51.968–58.168 |
| Токопроводящая жила | медная однопроволочная или многопроволочная |
| Изоляция | сплошной или пористый полиэтилен |
| Оболочка | термопластичная безгалогенная композиция |
| Напряжение | до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел. |
| ТУ | ТУ 3588-028-39793330-2014 |
| Примеры маркоразмеров | 2х0,75 |
| Диаметр кабеля, мм | 8,4 |
| Масса 1 км, кг | 83.017 |
| Токопроводящая жила | медная однопроволочная или многопроволочная |
| Изоляция | сплошной или пористый полиэтилен |
| Оболочка | термопластичная безгалогенная композиция |
| Напряжение | до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел. |
| ТУ | ТУ 3588-028-39793330-2014 |
Как это работает и подключается

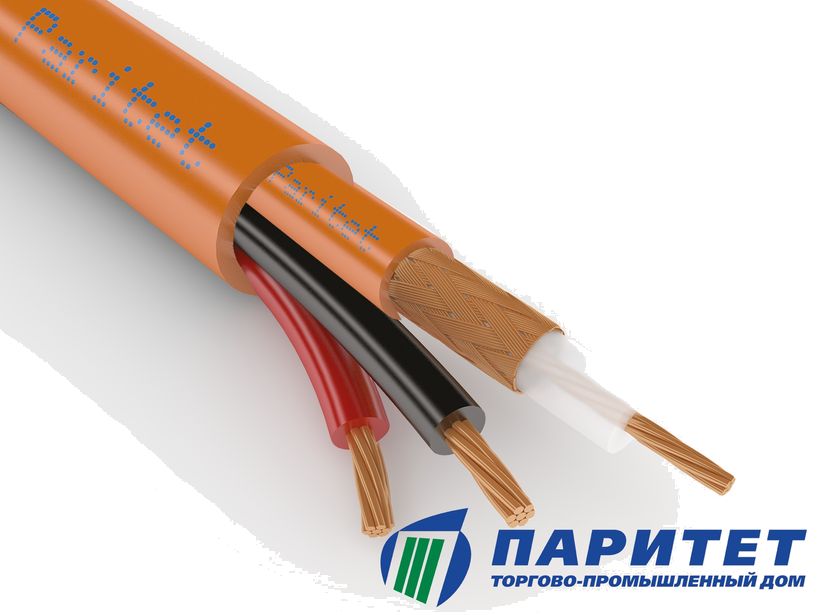

- Конструкция по странице: Токопроводящая жила - медная однопроволочная или многопроволочная; Изоляция - сплошной или пористый полиэтилен; Экран: оплётка из медных или медных лужёных проволок; оплётка из медных или медных лужёных проволок поверх алюмополимерной ленты (с буквой Э); Оболочка - термопластичная безгалогенная композиция.
- Требования пожарной безопасности по странице: Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1); Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³; Низкая коррозионная активность.
- Волновое сопротивления радиочастотного элемента - 75 Ом.
- Электрическое сопротивление изоляции жил питания постоянному току при температуре 20 °С не менее 10 МОмхкм.
- Условия эксплуатации: Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4; Минимальная рабочая температура - минус 60°С; Максимальная рабочая температура - плюс 70°С; Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С; Срок службы - 40 лет.
Монтаж
- Минимальная температура прокладки - минус 20°С.
- Кабели с индексом нг(А)-HF стойки к кратковременному воздействию минеральных масел.
- Минимальный радиус изгиба - 15 наружных диаметров кабеля.
Примеры
Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала.
Для групповой прокладки в высотных зданиях (более 25 этажей или 75 метров) и помещениях с массовым пребыванием людей или оснащенных компьютерной техникой.
Частые вопросы
Для чего этот кабель и как его прокладывать?
Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала. Для групповой прокладки в высотных зданиях (более 25 этажей или 75 метров) и помещениях с массовым пребыванием людей или оснащенных компьютерной техникой.
Какое рабочее напряжение допускается?
По странице: до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел.
Какая минимальная температура и радиус изгиба при монтаже?
Минимальная температура прокладки - минус 20°С; Минимальный радиус изгиба - 15 наружных диаметров кабеля.
Какой класс пожарной опасности заявлен?
Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1); Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³; Низкая коррозионная активность.
Нюансы и грабли
- Не путать два предела: «Минимальная рабочая температура - минус 60°С» — это условие эксплуатации, а «Минимальная температура прокладки - минус 20°С» — условие монтажа.
- Радиус изгиба задан в наружных диаметрах кабеля, а не в миллиметрах: Минимальный радиус изгиба - 15 наружных диаметров кабеля.
- Буква э/Э в марке означает оплётку поверх алюмополимерной ленты; у остальных исполнений экран — оплётка из медных или медных лужёных проволок. Обозначение после КВК-/КВТ- (например 1,5ф, 2, 3ф) относится к радиочастотному элементу; у жил питания своё сечение и своё сопротивление.
- Предел огнестойкости для этого исполнения страница не заявляет; заявлено: Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1); Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении.
Документация
- Паритет — страница изделия на сайте производителя (https://paritet.su/catalog/bezgalogennye_kvk_png_a_hf/)
