Комбинированные кабели КВК-В для аналогового видеонаблюдения

Комбинированные кабели КВК-В для аналогового видеонаблюдения. Кабели не распространяют горение при одиночной прокладке.

Модели семейства

КВК-В-1,5фИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,50, 2х0,75
Диаметр кабеля, мм	5,5–5,7
Масса 1 км, кг	39.304–45.304
Токопроводящая жила	медная однопроволочная или многопроволочная
Изоляция	сплошной или пористый полиэтилен
Оболочка	ПВХ пластикат
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания.
ТУ	ТУ 3588-028-39793330-2014

КВК-В-2Исполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,50, 2х0,75
Диаметр кабеля, мм	6,9–7,2
Масса 1 км, кг	54.568–60.268
Токопроводящая жила	медная однопроволочная или многопроволочная
Изоляция	сплошной или пористый полиэтилен
Оболочка	ПВХ пластикат
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания.
ТУ	ТУ 3588-028-39793330-2014

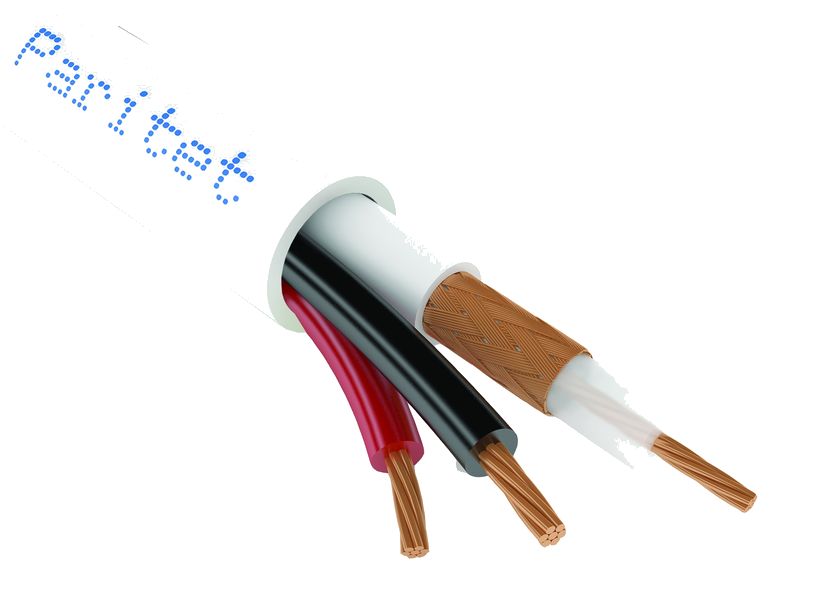

КВК-В-2эИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,50, 2х0,75
Диаметр кабеля, мм	6,9–7,2
Масса 1 км, кг	51.068–56.768
Токопроводящая жила	медная однопроволочная или многопроволочная
Изоляция	сплошной или пористый полиэтилен
Оболочка	ПВХ пластикат
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания.
ТУ	ТУ 3588-028-39793330-2014

КВК-В-3фИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,50, 2х0,75
Диаметр кабеля, мм	8,2–8,4
Масса 1 км, кг	72.217–78.617
Токопроводящая жила	медная однопроволочная или многопроволочная
Изоляция	сплошной или пористый полиэтилен
Оболочка	ПВХ пластикат
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания.
ТУ	ТУ 3588-028-39793330-2014

Как это работает и подключается

Конструкция по странице: Токопроводящая жила - медная однопроволочная или многопроволочная; Изоляция - сплошной или пористый полиэтилен; Экран: оплётка из медных или медных лужёных проволок; оплётка из медных или медных лужёных проволок поверх алюмополимерной ленты (с буквой Э); Оболочка - ПВХ пластикат.
Требования пожарной безопасности по странице: Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4 (ПРГО О1, ПО 8, ПКА 2, ПТПМ 5, ПД 4); Кабели не распространяют горение при одиночной прокладке.
Волновое сопротивления радиочастотного элемента - 75 Ом.
Электрическое сопротивление изоляции жил питания постоянному току при температуре 20 °С не менее 10 МОмхкм.
Условия эксплуатации: Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4; Минимальная рабочая температура - минус 50°С; Максимальная рабочая температура - плюс 70°С; Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С; Срок службы - 40 лет.

Монтаж

Минимальная температура прокладки - минус 15°С.
Минимальный радиус изгиба - 10 наружных диаметров кабеля.

Примеры

Где применяют

Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала.

Прокладка

Для одиночной прокладки внутри и вне помещений при условии защиты от осадков и солнечного излучения.

Частые вопросы

Для чего этот кабель и как его прокладывать?

Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала. Для одиночной прокладки внутри и вне помещений при условии защиты от осадков и солнечного излучения.

Какое рабочее напряжение допускается?

По странице: до 250 В переменного тока частотой 50 Гц для жил питания.

Какая минимальная температура и радиус изгиба при монтаже?

Минимальная температура прокладки - минус 15°С; Минимальный радиус изгиба - 10 наружных диаметров кабеля.

Какой класс пожарной опасности заявлен?

Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4 (ПРГО О1, ПО 8, ПКА 2, ПТПМ 5, ПД 4); Кабели не распространяют горение при одиночной прокладке.

Нюансы и грабли

Не путать два предела: «Минимальная рабочая температура - минус 50°С» — это условие эксплуатации, а «Минимальная температура прокладки - минус 15°С» — условие монтажа.
Радиус изгиба задан в наружных диаметрах кабеля, а не в миллиметрах: Минимальный радиус изгиба - 10 наружных диаметров кабеля.
Буква э/Э в марке означает оплётку поверх алюмополимерной ленты; у остальных исполнений экран — оплётка из медных или медных лужёных проволок. Обозначение после КВК-/КВТ- (например 1,5ф, 2, 3ф) относится к радиочастотному элементу; у жил питания своё сечение и своё сопротивление.
Предел огнестойкости для этого исполнения страница не заявляет; заявлено: Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4 (ПРГО О1, ПО 8, ПКА 2, ПТПМ 5, ПД 4); Кабели не распространяют горение при одиночной прокладке.
