КВК-В-2нг(А)-LSLTx — кабель

Комбинированные низкотоксичные кабели КВК-Внг(А)-LSLTx для аналогового видеонаблюдения. ТУ 3588-028-39793330-2014

Модели семейства

КВК-В-2нг(А)-LSLTxМаркоразмеры по странице производителя: 2х0,50; 2х0,75.

Маркоразмеры	2х0,50; 2х0,75
Класс пожарной опасности	П1б.8.2.1.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 1, ПД 2)
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания.
Температура эксплуатации	Минимальная рабочая температура - минус 40°С; Максимальная рабочая температура - плюс 70°С.
Температура прокладки	минус 15°С
Радиус изгиба	15 наружных диаметров кабеля.
Срок службы	40 лет
Технические условия	ТУ 3588-028-39793330-2014

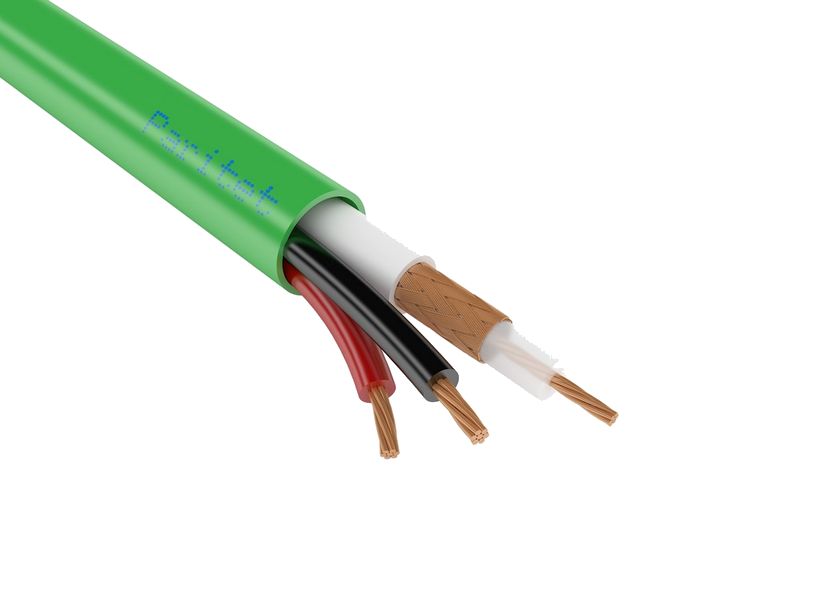

КВК-В-1,5фнг(А)-LSLTxМаркоразмеры по странице производителя: 2х0,50; 2х0,75.

Маркоразмеры	2х0,50; 2х0,75
Класс пожарной опасности	П1б.8.2.1.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 1, ПД 2)
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания.
Температура эксплуатации	Минимальная рабочая температура - минус 40°С; Максимальная рабочая температура - плюс 70°С.
Температура прокладки	минус 15°С
Радиус изгиба	15 наружных диаметров кабеля.
Срок службы	40 лет
Технические условия	ТУ 3588-028-39793330-2014

КВК-В-2Энг(А)-LSLTxМаркоразмеры по странице производителя: 2х0,50; 2х0,75.

Маркоразмеры	2х0,50; 2х0,75
Класс пожарной опасности	П1б.8.2.1.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 1, ПД 2)
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания.
Температура эксплуатации	Минимальная рабочая температура - минус 40°С; Максимальная рабочая температура - плюс 70°С.
Температура прокладки	минус 15°С
Радиус изгиба	15 наружных диаметров кабеля.
Срок службы	40 лет
Технические условия	ТУ 3588-028-39793330-2014

КВК-В-3фнг(А)-LSLTxМаркоразмеры по странице производителя: 2х0,50; 2х0,75.

Маркоразмеры	2х0,50; 2х0,75
Класс пожарной опасности	П1б.8.2.1.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 1, ПД 2)
Напряжение	до 250 В переменного тока частотой 50 Гц для жил питания.
Температура эксплуатации	Минимальная рабочая температура - минус 40°С; Максимальная рабочая температура - плюс 70°С.
Температура прокладки	минус 15°С
Радиус изгиба	15 наружных диаметров кабеля.
Срок службы	40 лет
Технические условия	ТУ 3588-028-39793330-2014

Как это работает и подключается

Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала. Для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.).
Напряжение: до 250 В переменного тока частотой 50 Гц для жил питания.
Конструкция по странице производителя: Токопроводящая жила - медная однопроволочная или многопроволочная; Изоляция - сплошной или пористый полиэтилен; · оплётка из медных или медных лужёных проволок; · оплётка из медных или медных лужёных проволок поверх алюмополимерной ленты (с буквой Э); Оболочка - низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением.

Монтаж

Минимальная температура прокладки - минус 15°С.
Минимальный радиус изгиба - 15 наружных диаметров кабеля.
Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С.
Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4.

Примеры

Область применения

Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала. Для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.).

Пример обозначения

Со вспененной изоляцией КВК-В-1,5фнг(А)-LSLTx 2х0,50 ТУ 3588-028-39793330-2014; Со сплошной изоляцией КВК-В-2нг(А)-LSLTx 2х0,50 ТУ 3588-028-39793330-2014; С двойным экраном КВК-В-2Энг(А)-LSLTx 2х0,50 ТУ 3588-028-39793330-2014

Частые вопросы

При какой температуре можно прокладывать?

Минимальная температура прокладки - минус 15°С.

Какой радиус изгиба допустим?

Минимальный радиус изгиба - 15 наружных диаметров кабеля.

Нюансы и грабли

Температура прокладки строже рабочей: минимальная температура прокладки - минус 15°С, минимальная рабочая температура - минус 40°С.
Масса и объём в таблице маркоразмеров на странице справочные и могут отличаться от фактических; для расчёта нагрузки на кабельную трассу запросите данные у производителя.
