Огнестойкие кабели ParLan Cat5e F/UTP для СКС и IP-сетей
Огнестойкие кабели ParLan Cat5e F/UTP для СКС и IP-сетей. Кабели не распространяют горение при групповой прокладке.
Модели семейства
| Примеры маркоразмеров | 2х2х0,52, 4х2х0,52 |
| Диаметр кабеля, мм | 6,8–8,2 |
| Масса 1 км, кг | 56.174–88.393 |
| Токопроводящая жила | медная однопроволочная |
| Изоляция | комбинированная (кремнийорганический и полиолефионовый слои) |
| Сердечник | парная скрутка |
| Экран | общий из алюмополимерной ленты с контактным проводником из лужёной меди |
| Оболочка | низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением |
| Напряжение | до 145 В переменного тока частотой 50 Гц. |
| ТУ | ТУ 3574-030-39793330-2016 |
| Примеры маркоразмеров | 2х2х0,52, 4х2х0,52 |
| Диаметр кабеля, мм | 6,8–7,9 |
| Масса 1 км, кг | 50.774–76.882 |
| Токопроводящая жила | медная однопроволочная |
| Изоляция | комбинированная (кремнийорганический и полиолефионовый слои) |
| Сердечник | парная скрутка |
| Экран | общий из алюмополимерной ленты с контактным проводником из лужёной меди |
| Оболочка | термопластичная безгалогенная композиция |
| Напряжение | до 145 В переменного тока частотой 50 Гц. |
| ТУ | ТУ 3574-030-39793330-2016 |
| Примеры маркоразмеров | 2х2х0,52, 4х2х0,52 |
| Диаметр кабеля, мм | 6,8–7,9 |
| Масса 1 км, кг | 52.274–79.982 |
| Токопроводящая жила | медная однопроволочная |
| Изоляция | комбинированная (кремнийорганический и полиолефионовый слои) |
| Сердечник | парная скрутка |
| Экран | общий из алюмополимерной ленты с контактным проводником из лужёной меди |
| Оболочка | ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением |
| Напряжение | до 145 В переменного тока частотой 50 Гц. |
| ТУ | ТУ 3574-030-39793330-2016 |
Как это работает и подключается

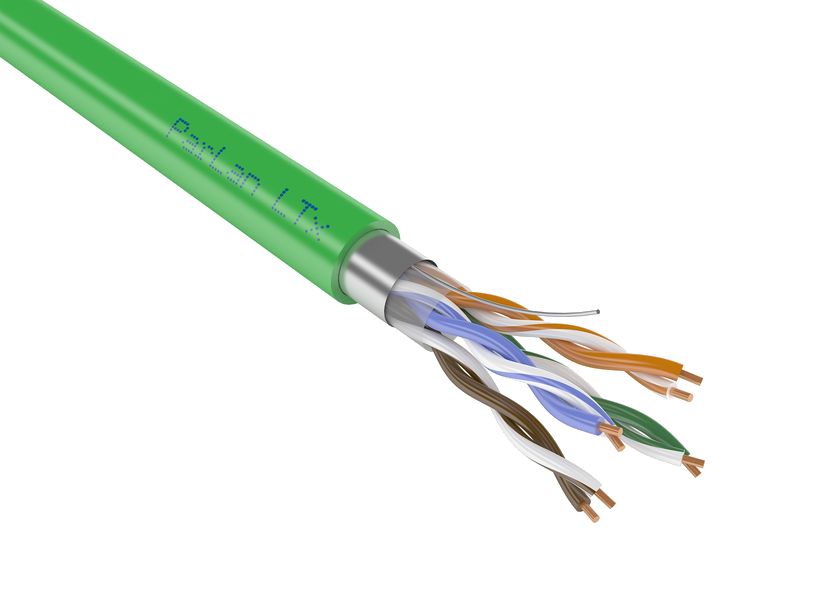

- Конструкция по странице: Токопроводящая жила - медная однопроволочная; Изоляция - комбинированная (кремнийорганический и полиолефионовый слои); Сердечник - парная скрутка; Экран - общий из алюмополимерной ленты с контактным проводником из лужёной меди; Оболочка: ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением для кабелей с индексом нг(А)-FRLS; низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением для кабелей с индексом нг(А)-FRLSLTx; термопластичная безгалогенная композиция для кабелей с индексом нг(А)-FRHF.
- Требования пожарной безопасности по странице: Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.1.2.1.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 1, ПД 2) для кабелей с индексом нг(А)-FRLSLTx; П1б.1.2.2.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 2, ПД 2) для кабелей с индексом нг(А)-FRLS; П1б.1.1.2.1 (ПРГП П1б, ПО 1, ПКА 1, ПТПМ 2, ПД 1) для кабелей с индексом нг(А)-FRHF; Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин.; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Низкая токсичность продуктов горения/тления - более 120 г/м³ для кабелей с индексом нг(А)-FRLSLTx; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³ для кабелей с индексом нг(А)-FRHF и нг(А)-FRLS; Низкая коррозионная активность для кабелей нг(А)-FRHF.
- Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT) (PS ACR-F), дБ/100м, не менее.
- Сопротивление связи для ParLan F/UTP Cat5e на разных частотах, не более.
- Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м.
- Относительная скорость распространения сигнала не менее 57 %.
- Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 19,0 Ом/100 м.
- Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 3 %.
- Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 6,5 нФ/100 м.
- Условия эксплуатации: Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4; Минимальная рабочая температура: минус 60°С для кабелей с индексом нг(А)-FRHF; минус 50°С для кабелей с индексом нг(А)-FRLS; минус 40°С для кабелей с индексом нг(А)-FRLSLTx; Максимальная рабочая температура - плюс 70°С; Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С; Срок службы - 40 лет; Кабели с индексом нг(А)-FRHF стойки к воздействию осадков, солнечного излучения, инею, росе (при спецзаказе чёрного цвета).
Монтаж
- Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-FRHF; минус 15°С для остальных кабелей.
- Допустимое растягивающее усилие при натяжении кабеля не более 50 Н/мм² общего сечения токопроводящих жил в кабеле.
- Кабели с индексом нг(А)-HF стойки к кратковременному воздействию минеральных масел.
- Минимальный радиус изгиба - 8 наружных диаметров кабеля.
Примеры
Для систем цифровой связи, пожарных систем и СОУЭ, работающих по IP-протоколу и использующих Ethernet. Сохраняют работоспостобность в условиях пожара в течение 180 минут.
Для передачи сигналов на частоте 100 МГц.
Для групповой стационарной прокладки, в т.ч. в составе огнестойкой кабельной линии ( ОКЛ ).
Частые вопросы
Для чего этот кабель и как его прокладывать?
Для систем цифровой связи, пожарных систем и СОУЭ, работающих по IP-протоколу и использующих Ethernet. Сохраняют работоспостобность в условиях пожара в течение 180 минут. Для передачи сигналов на частоте 100 МГц. Для групповой стационарной прокладки, в т.ч. в составе огнестойкой кабельной линии ( ОКЛ ).
Какое рабочее напряжение допускается?
По странице: до 145 В переменного тока частотой 50 Гц.
Какая минимальная температура и радиус изгиба при монтаже?
Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-FRHF; минус 15°С для остальных кабелей; Минимальный радиус изгиба - 8 наружных диаметров кабеля.
Какой класс пожарной опасности заявлен?
Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.1.2.1.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 1, ПД 2) для кабелей с индексом нг(А)-FRLSLTx; П1б.1.2.2.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 2, ПД 2) для кабелей с индексом нг(А)-FRLS; П1б.1.1.2.1 (ПРГП П1б, ПО 1, ПКА 1, ПТПМ 2, ПД 1) для кабелей с индексом нг(А)-FRHF; Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин.; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Низкая токсичность продуктов горения/тления - более 120 г/м³ для кабелей с индексом нг(А)-FRLSLTx; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³ для кабелей с индексом нг(А)-FRHF и нг(А)-FRLS; Низкая коррозионная активность для кабелей нг(А)-FRHF.
Нюансы и грабли
- Пределы эксплуатации и прокладки на странице разные и зависят от индекса в марке; сверяйте температуру по индексу заказанного кабеля: Минимальная рабочая температура: минус 60°С для кабелей с индексом нг(А)-FRHF; минус 50°С для кабелей с индексом нг(А)-FRLS; минус 40°С для кабелей с индексом нг(А)-FRLSLTx; Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-FRHF; минус 15°С для остальных кабелей.
- Радиус изгиба задан в наружных диаметрах кабеля, а не в миллиметрах: Минимальный радиус изгиба - 8 наружных диаметров кабеля.
- Индекс в марке определяет оболочку и пожарные свойства: нг(А)-FRLS — ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением; нг(А)-FRLSLTx — низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением; нг(А)-FRHF — термопластичная безгалогенная композиция. Заказывайте и принимайте кабель по индексу.
Документация
- Паритет — страница изделия на сайте производителя (https://paritet.su/catalog/cat5e_f_utp/)
