Огнестойкие кабели ParLan Cat5e U/UTP для СКС и IP-сетей

Огнестойкие кабели ParLan Cat5e U/UTP для СКС и IP-сетей. Кабели не распространяют горение при групповой прокладке.

Модели семейства

ParLan U/UTP Cat5e PVCLS нг(А)-FRLSLTxИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х2х0,52, 4х2х0,52
Диаметр кабеля, мм	6–7,6
Масса 1 км, кг	45.774–80.682
Токопроводящая жила	медная однопроволочная
Изоляция	комбинированная (кремнийорганический и полиолефионовый слои)
Сердечник	парная скрутка
Оболочка	низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
Напряжение	до 145 В переменного тока частотой 50 Гц.
ТУ	ТУ 3574-030-39793330-2016

ParLan U/UTP Cat5e ZH нг(А)-FRHFИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х2х0,52, 4х2х0,52
Диаметр кабеля, мм	6–7
Масса 1 км, кг	40.974–56.93
Токопроводящая жила	медная однопроволочная
Изоляция	комбинированная (кремнийорганический и полиолефионовый слои)
Сердечник	парная скрутка
Оболочка	термопластичная безгалогенная композиция
Напряжение	до 145 В переменного тока частотой 50 Гц.
ТУ	ТУ 3574-030-39793330-2016

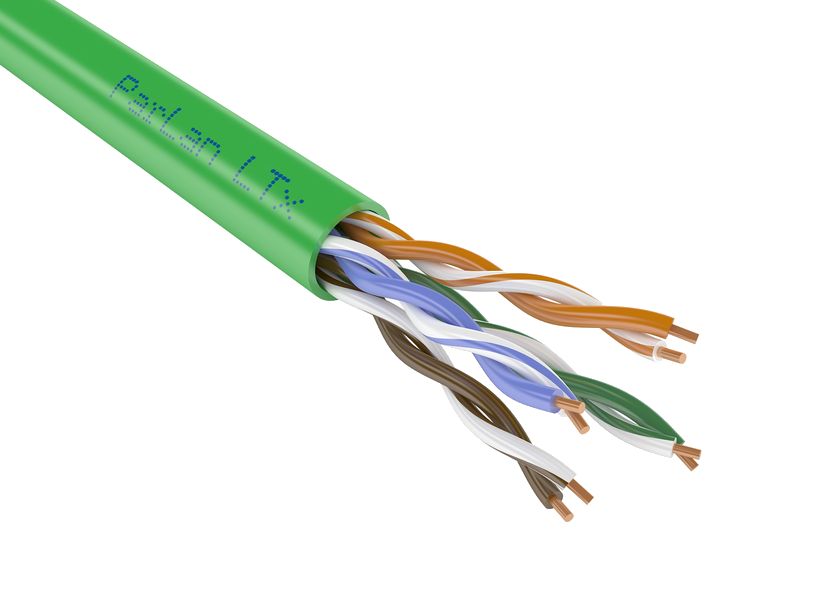

ParLan U/UTP Cat5e PVCLS нг(А)-FRLSИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х2х0,52, 4х2х0,52
Диаметр кабеля, мм	6–7
Масса 1 км, кг	41.874–58.23
Токопроводящая жила	медная однопроволочная
Изоляция	комбинированная (кремнийорганический и полиолефионовый слои)
Сердечник	парная скрутка
Оболочка	ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
Напряжение	до 145 В переменного тока частотой 50 Гц.
ТУ	ТУ 3574-030-39793330-2016

Как это работает и подключается

Конструкция по странице: Токопроводящая жила - медная однопроволочная; Изоляция - комбинированная (кремнийорганический и полиолефионовый слои); Сердечник - парная скрутка; Оболочка: ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением для кабелей с индексом нг(А)-FRLS; низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением для кабелей с индексом нг(А)-FRLSLTx; термопластичная безгалогенная композиция для кабелей с индексом нг(А)-FRHF.
Требования пожарной безопасности по странице: Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.1.2.1.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 1, ПД 2) для кабелей с индексом нг(А)-FRLSLTx; П1б.1.2.2.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 2, ПД 2) для кабелей с индексом нг(А)-FRLS; П1б.1.1.2.1 (ПРГП П1б, ПО 1, ПКА 1, ПТПМ 2, ПД 1) для кабелей с индексом нг(А)-FRHF; Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин.; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Низкая токсичность продуктов горения/тления - более 120 г/м³ для кабелей с индексом нг(А)-FRLSLTx; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³ для кабелей с индексом нг(А)-FRHF и нг(А)-FRLS; Низкая коррозионная активность для кабелей нг(А)-FRHF.
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT) (PS ACR-F), дБ/100м, не менее.
Сопротивление связи для ParLan F/UTP Cat5e на разных частотах, не более.
Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м.
Относительная скорость распространения сигнала не менее 57 %.
Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 19,0 Ом/100 м.
Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 3 %.
Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 6,5 нФ/100 м.
Условия эксплуатации: Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4; Минимальная рабочая температура: минус 60°С для кабелей с индексом нг(А)-FRHF; минус 50°С для кабелей с индексом нг(А)-FRLS; минус 40°С для кабелей с индексом нг(А)-FRLSLTx; Максимальная рабочая температура - плюс 70°С; Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С; Срок службы - 40 лет; Кабели с индексом нг(А)-FRHF стойки к воздействию осадков, солнечного излучения, инею, росе (при спецзаказе чёрного цвета).

Монтаж

Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-FRHF; минус 15°С для остальных кабелей.
Допустимое растягивающее усилие при натяжении кабеля не более 50 Н/мм² общего сечения токопроводящих жил в кабеле.
Кабели с индексом нг(А)-HF стойки к кратковременному воздействию минеральных масел.
Минимальный радиус изгиба - 8 наружных диаметров кабеля.

Примеры

Где применяют

Для систем цифровой связи, пожарных систем и СОУЭ, работающих по IP-протоколу и использующих Ethernet. Сохраняют работоспостобность в условиях пожара в течение 180 минут.

Где применяют

Для передачи сигналов на частоте 100 МГц.

Прокладка

Для групповой стационарной прокладки, в т.ч. в составе огнестойкой кабельной линии ( ОКЛ ).

Частые вопросы

Для чего этот кабель и как его прокладывать?

Для систем цифровой связи, пожарных систем и СОУЭ, работающих по IP-протоколу и использующих Ethernet. Сохраняют работоспостобность в условиях пожара в течение 180 минут. Для передачи сигналов на частоте 100 МГц. Для групповой стационарной прокладки, в т.ч. в составе огнестойкой кабельной линии ( ОКЛ ).

Какое рабочее напряжение допускается?

По странице: до 145 В переменного тока частотой 50 Гц.

Какая минимальная температура и радиус изгиба при монтаже?

Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-FRHF; минус 15°С для остальных кабелей; Минимальный радиус изгиба - 8 наружных диаметров кабеля.

Какой класс пожарной опасности заявлен?

Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.1.2.1.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 1, ПД 2) для кабелей с индексом нг(А)-FRLSLTx; П1б.1.2.2.2 (ПРГП П1б, ПО 1, ПКА 2, ПТПМ 2, ПД 2) для кабелей с индексом нг(А)-FRLS; П1б.1.1.2.1 (ПРГП П1б, ПО 1, ПКА 1, ПТПМ 2, ПД 1) для кабелей с индексом нг(А)-FRHF; Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин.; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Низкая токсичность продуктов горения/тления - более 120 г/м³ для кабелей с индексом нг(А)-FRLSLTx; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³ для кабелей с индексом нг(А)-FRHF и нг(А)-FRLS; Низкая коррозионная активность для кабелей нг(А)-FRHF.

Нюансы и грабли

Пределы эксплуатации и прокладки на странице разные и зависят от индекса в марке; сверяйте температуру по индексу заказанного кабеля: Минимальная рабочая температура: минус 60°С для кабелей с индексом нг(А)-FRHF; минус 50°С для кабелей с индексом нг(А)-FRLS; минус 40°С для кабелей с индексом нг(А)-FRLSLTx; Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-FRHF; минус 15°С для остальных кабелей.
Радиус изгиба задан в наружных диаметрах кабеля, а не в миллиметрах: Минимальный радиус изгиба - 8 наружных диаметров кабеля.
Индекс в марке определяет оболочку и пожарные свойства: нг(А)-FRLS — ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением; нг(А)-FRLSLTx — низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением; нг(А)-FRHF — термопластичная безгалогенная композиция. Заказывайте и принимайте кабель по индексу.
