Parsec · активные метки
ActiveTag.2 / ActiveTag.I2 — активные метки для считывателей дальней идентификации
Радиометки-передатчики на литиевой батарее для систем дальней идентификации: ActiveTag.2 — бытовая метка с двумя кнопками, ActiveTag.I2 — промышленное исполнение IP67.
Модели семейства
| Корпус | пластик ABS, 33×62×14 мм, IP-64, 20 г |
| Температура | от -20 до +55 °C, хранение до +60 °C |
| Питание | батарея CR2032 (2,5-3,3 В), срок службы не менее 2 лет |
| Ток потребления | не более 30 мкА |
| Частота | 2,45 ГГц (активная часть) + 125 кГц (пассивная EM Marin) |
| Мощность излучения | программируется от -20 до 0 дБм, пиковая до 1 мВт |
| Корпус | пластик ABS, 40×102×30,8 мм, IP67, 96/85 г брутто/нетто |
| Температура | от -40 до +55 °C, хранение до +60 °C |
| Питание | батарея LS14250 (2,5-3,6 В), срок службы не менее 2 лет |
| Ток потребления | не более 25 мкА |
| Частота | 2,45 ГГц |
| Мощность излучения | программируется от -20 до 0 дБм, пиковая до 1 мВт |
Как это работает и подключается
- ActiveTag.2 — два режима: непрерывное излучение кода или передача только по нажатию кнопки (кнопка экономит батарею); есть встроенная пассивная метка EM Marin с тем же кодом для обычных считывателей СКУД.
- ActiveTag.I2 — только пакетная передача кода с заданным интервалом; кнопок снаружи корпуса нет, программирование — двумя внутренними кнопками T и P под крышкой.
- Обе метки программируются кнопками: вход в режим — удержание кнопок не менее 5 сек, пока индикатор не начнёт попеременно выдавать зелёные и красные вспышки; автовыход через 10 сек без нажатий.
- Пауза между передачами — правая кнопка (с точкой) у ActiveTag.2 / кнопка T (слева) у ActiveTag.I2, счёт красными вспышками. У ActiveTag.I2: 1 вспышка = передача каждые 5 сек, 2 = 2 сек, 3 = 1 сек, 4 = 0,4 сек, 5-е нажатие возвращает к 5 сек. У ActiveTag.2 та же кнопка переключает режим: 1 вспышка = передача только по нажатию кнопки (без непрерывного излучения), 2 = непрерывно каждые 2 сек, 3 = 1 сек, 4 = 0,4 сек, 5-е нажатие возвращает к передаче по кнопке.
- Мощность излучения — левая кнопка у ActiveTag.2 / кнопка P (справа) у ActiveTag.I2, счёт зелёными вспышками одинаково для обеих моделей: 1 = -20 дБм, 2 = -10 дБм, 3 = -5 дБм, 4 = 0 дБм, 5-е нажатие возвращает к -20 дБм.
Монтаж
- ActiveTag.2: держатель крепится двухсторонним скотчем или двумя саморезами, есть петля для брелока; замена батареи — открутить винт, снять крышку, заменить CR2032.
- ActiveTag.I2: крепление винтами/саморезами диаметром 4-4,2 мм; замена батареи — открутить 4 винта корпуса, при сборке следить, чтобы герметизирующая прокладка легла в паз (иначе нарушится IP67).
- Излучение 2,45 ГГц хорошо отражается даже непроводящими предметами (деревья, стены) и не проходит через токопроводящие материалы — учитывать при выборе места крепления метки.
- У ActiveTag.I2 кнопки программирования доступны только после снятия крышки (4 винта) — параметры удобнее выставить до финального монтажа и герметизации корпуса, а не после установки на объекте.
Примеры
РЭ описывает назначение метки как идентификацию автомобилей, людей, контейнеров и других объектов в составе систем дальней идентификации — конкретный считыватель в тексте не назван.

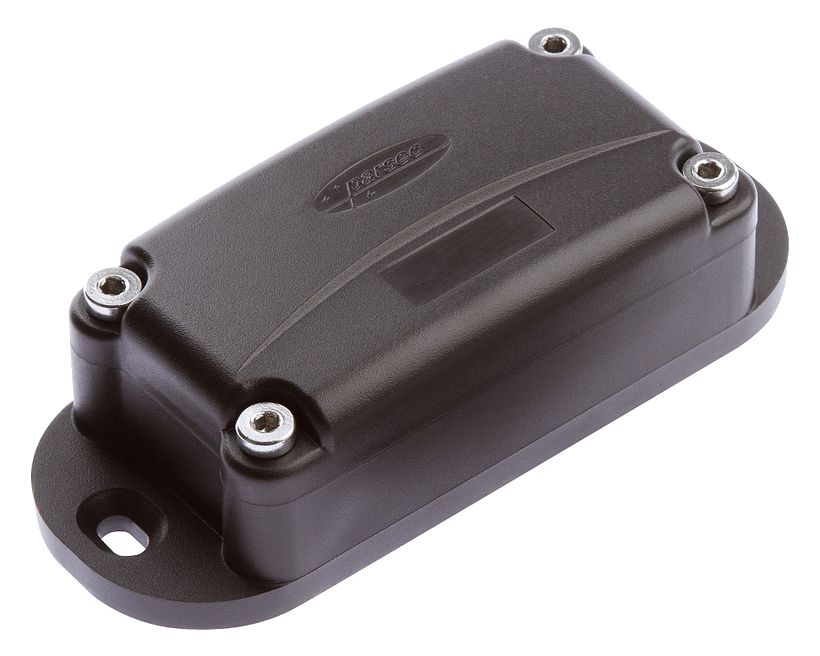

ActiveTag.I2 — для установки на транспорт и контейнеры в уличных/промышленных условиях (IP67).
Частые вопросы
Чем ActiveTag.I2 отличается от ActiveTag.2?
I2 — промышленное исполнение IP67 без кнопок пользователя и без пассивной EM Marin метки, на батарее LS14250; ActiveTag.2 — бытовая метка IP-64 с двумя кнопками, батареей CR2032 и встроенной пассивной меткой 125 кГц.
Сколько служит батарея метки?
Не менее 2 лет по РЭ для обеих моделей.
Можно ли метку читать обычным считывателем СКУД?
Только ActiveTag.2 — за счёт встроенной пассивной метки EM Marin 125 кГц с тем же кодом; ActiveTag.I2 работает только по радиоканалу 2,45 ГГц с приёмным оборудованием систем дальней идентификации.
Как войти в режим программирования у ActiveTag.I2, если снаружи нет кнопок?
Открутить 4 винта корпуса, снять крышку и одновременно нажать и удерживать не менее 5 сек внутренние кнопки T и P, пока индикаторы не начнут попеременно давать зелёные и красные вспышки.
Нюансы и грабли
- Индикация разряда батареи у ActiveTag.2: красная вспышка при нажатии кнопки (или красная+зелёная в режиме по кнопкам) означает, что батарею пора менять.
- У ActiveTag.I2 запасная батарея LS14250 в комплект не входит, как и у ActiveTag.2 (CR2032) — иметь запас на замену.
- При программировании обоих параметров подряд нажатие другой кнопки сбрасывает счётчик нажатий первой — программировать по одному параметру и проверять индикацию перед вторым.
- У ActiveTag.I2 вход в программирование требует вскрытия корпуса (4 винта) — в отличие от ActiveTag.2, где обе кнопки доступны снаружи; закладывать это в план работ на объекте, если метка уже установлена в труднодоступном месте.
Документация
- Parsec — Руководство по эксплуатации активной метки ActiveTag.2
- Parsec — Руководство по эксплуатации активной метки ActiveTag.I2
