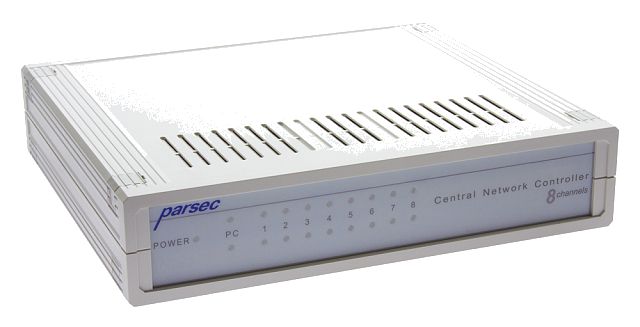

CNC-08 / CNC-16 — центральный контроллер сети ParsecNET 2
Концентратор для крупных объектов ParsecNET: параллельно опрашивает до 8 (CNC-08) или 16 (CNC-16) линий RS-485 с дверными контроллерами и передаёт события на ПК быстрее ПК-интерфейса.
Модели семейства
| Габариты | 291×259×62 мм, масса не более 3 кг |
| Питание | 220 В, 50 Гц, без встроенного резерва — нужен UPS |
| Потребляемая мощность | не более 20 Вт |
| Линии RS-485 | до 8, до 30 контроллеров на линию |
| Максимум контроллеров | 240 |
| Порт к ПК | RS-232, кабель до 15 м |
| Нагрузочный резистор линии | 110 Ом |
| Габариты | 291×259×62 мм, масса не более 3 кг |
| Питание | 220 В, 50 Гц, без встроенного резерва — нужен UPS |
| Потребляемая мощность | не более 30 Вт |
| Линии RS-485 | до 16, до 30 контроллеров на линию |
| Максимум контроллеров | 480 |
| Порт к ПК | RS-232, кабель до 15 м |
| Нагрузочный резистор линии | 110 Ом |
Как это работает и подключается
- Работает только с ПО PNWin (более ранние версии ПО ЦКС не поддерживают); каждый канальный процессор сам опрашивает свою линию и передаёт данные центральному процессору, который отдаёт их на ПК.
- Адрес контроллера в системе: IP ПК + номер COM-порта + номер линии ЦКС + адрес контроллера; в пределах каждой линии — своё адресное подпространство, адреса на разных линиях могут совпадать.
- Неактивные (неиспользуемые) линии ЦКС сам переводит в неактивное состояние, чтобы не тратить время на их опрос.
Монтаж
- Все подключения — только при выключенном питании оборудования.
- К ПК — 9-контактным разъёмом DIN в COM-порт, кабелем не длиннее 15 м (контакты Tx=3, Rx=2, GND=5).
- Линии RS-485 — неэкранированная витая пара 2 или 4 жилы, сечение жилы не менее 0,22 мм² (категория 3), длина шины до 1000 м, до 30 контроллеров на линию; разъём RJ-11 TP-4P4C.
- Строго соблюдать цвет-в-клемму на шине RS-485 (А всегда к А, В всегда к В) — иначе система неработоспособна; нагрузочный резистор 110 Ом со стороны ЦКС подключён всегда, со стороны линии — ставится только на последнем контроллере.
- Рекомендуется отдельно позаботиться о качестве заземления оборудования, при необходимости — использовать свободные жилы витой пары под общий провод.
- Встроенного резервного питания нет — для сохранности данных при пропадании сети запитывать ЦКС через UPS, рассчитанный на максимально ожидаемое время отсутствия сети.
Примеры
РЭ рекомендует ЦКС на объектах с числом точек прохода более 60 или при топологии сети «звезда» с более чем 3-4 лучами.
Пример из РЭ: 30 контроллеров на одном порту через ПК-интерфейс дают реакцию 3-4 сек, а на 10 линиях ЦКС — около 0,5 сек.
Частые вопросы
Чем CNC-08 отличается от CNC-16?
Числом линий RS-485 (8 против 16) и, соответственно, максимумом подключаемых контроллеров: 240 у CNC-08 против 480 у CNC-16; потребляемая мощность 20 Вт против 30 Вт.
Нужен ли ЦКС источник бесперебойного питания?
Да, если потеря данных при пропадании сети недопустима — встроенного резерва у ЦКС нет, требуется обычный UPS, как для ПК.
Сколько контроллеров можно поставить на одну линию?
До 30 контроллеров на линию RS-485, независимо от модификации ЦКС.
Нюансы и грабли
- Использование не витой пары или экранированного кабеля вместо рекомендованного может сократить максимальную длину линии RS-485 в 3-10 раз.
- Без резервирования питания или при выключении ПК без выхода из программы возможна потеря одной транзакции от каждого канального процессора и одной команды из очереди загрузки.
- Мигающий красный светодиод канала означает: обрыв контакта/нет нагрузочного резистора на линии, в конфигурации указан отсутствующий контроллер, либо контроллер выключен/неисправен.
Документация
- Parsec — Руководство по эксплуатации ЦКС CNC-08 (CNC-16), интегрированная система ParsecNET 2, версия 3.3
