CNC-12-IP и CNC-14-IP — центральные контроллеры сети ParsecNET

Объединяют удалённые сегменты системы контроля доступа ParsecNET через Ethernet и опрашивают контроллеры по линиям RS-485. Исполнения различаются числом линий и ёмкостью.

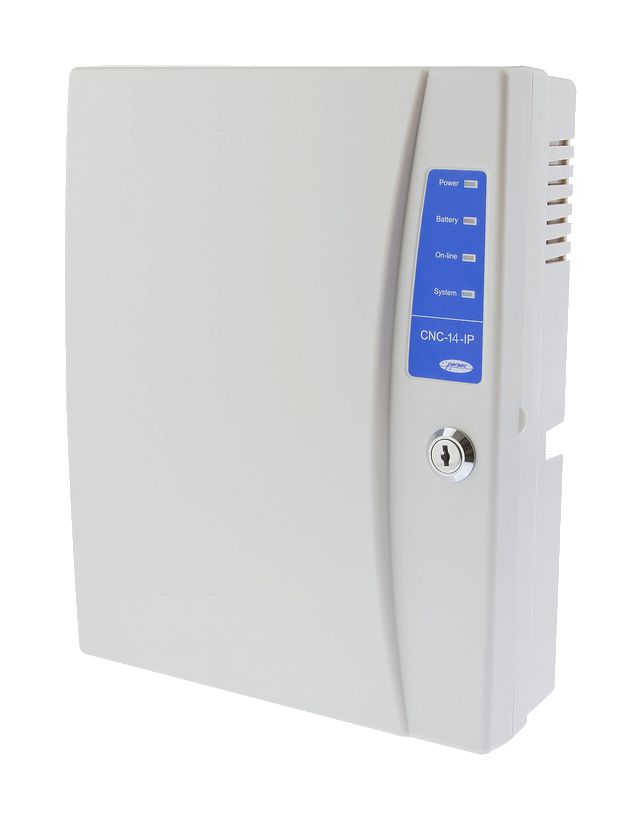

Центральные контроллеры сети Parsec CNC-12-IP и CNC-14-IP

Модели семейства

CNC-12-IPДве линии RS-485; поддерживает режим совместимости со старым протоколом ParsecNET

Линии RS-485	2
Контроллеры доступа (охранные) всего	до 48 (16)
Совместимость со старым протоколом	Режим MODE для ParsecNET 2.x и ParsecNET 3 до версии 3.2, сборки 568

CNC-14-IPЧетыре линии RS-485; режима совместимости со старым протоколом нет

Линии RS-485	4
Контроллеры доступа (охранные) всего	до 96 (32)
Совместимость со старым протоколом	Режим MODE не поддерживается; переключатель должен оставаться OFF

Как это работает и подключается

До связи с сервером ЦКС опрашивает статусы контроллеров на линиях RS-485. После установления связи передаёт серверу также накопленные транзакции контроллеров и собственные транзакции.
Для связи с сервером используется UDP: порты 6124 и 6125, в режиме совместимости — 1124 и 1125. Заводские IP-адреса: ЦКС 192.168.0.200, сервер 192.168.0.43; настройка производится утилитой EGP.
По таблице РЭ ЦКС опрашивает адреса с 1 по 80; для прошивки 7.3 и выше адреса контроллеров доступа должны быть в пределах 1–31.
Связь с сервером — по Ethernet (физический протокол 100BASE-T), скорость обмена до 100 Мбит/сек по UDP.
Паспорт перечисляет поддерживаемые контроллеры: NC-1000, NC-5000, NC-2000-D, NC-8000, NC-8000-D, NC-8000-I, NC-8000-E, NC-32K, NC-32K.M, AC-08 — только выпуска с 2006 года: более старые не отвечают на команду «Запрос версии» и не поддерживаются ЦКС.
CNC-12-IP полностью взаимозаменяем с более ранними моделями CNC-02-IP и CNC-02-IP.M.

Монтаж

Подключать к трёхпроводной сети с защитным заземлением; регламент и ремонт выполнять после отключения сетевого питания и линий связи с ПК и контроллерами.
Для контроллеров на RS-485 руководство предпочитает топологию «шина»: до 24 контроллеров доступа на линии; у «звезды» предел снижается до 5 контроллеров на линию.
После изменения состава, типов или адресов контроллеров повторно запустить сканирование линий кнопкой SCAN.
Питание: первичное 220 В ±10%, 50 Гц, потребление не более 50 Вт от сети; вторичное — 12 В постоянного тока. Резервная АКБ в комплект поставки не входит.
Корпус 290×230×85 мм, масса нетто/брутто 1,4/1,7 кг. После транспортировки или хранения при отрицательных температурах паспорт требует выдержать устройство в нормальных условиях не менее 2 часов перед включением.

Примеры

Распределённая СКУД

ЦКС связывает удалённый сегмент контроллеров ParsecNET с сервером системы по Ethernet; контроллеры подключаются к его линиям RS-485.

Система с ParsecNET 2.x

Руководство предусматривает режим совместимости только у CNC-12-IP; CNC-14-IP его не поддерживает.

Частые вопросы

Какое различие между CNC-12-IP и CNC-14-IP?

CNC-12-IP имеет 2 линии RS-485 и допускает 48 контроллеров доступа (16 охранных) суммарно; CNC-14-IP — 4 линии и 96 (32). Старый протокол ParsecNET поддерживается только CNC-12-IP в режиме MODE.

Что делать после добавления контроллера на линию?

Повторно запустить сканирование линий RS-485 кнопкой SCAN: руководство требует этого при изменении числа, типов или адресов контроллеров.

Нужна ли резервная батарея для ЦКС?

Паспорт указывает, что резервная АКБ не входит в комплект поставки — приобретается отдельно, если требуется работа при пропадании основного питания.

Нюансы и грабли

Не переносить режим MODE с CNC-12-IP на CNC-14-IP: у CNC-14-IP MODE всегда OFF, обратная совместимость не поддерживается.
При отсутствии связи с сервером проверить физический канал, IP-параметры и прохождение UDP через сеть, включая порты 6124/6125 (или 1124/1125 в режиме совместимости).
Общий предел 24 контроллера на линию нельзя применять к охранным AC-08 без оговорки — см. следующий пункт про расхождение по их лимиту.
В руководстве есть разрыв текста на стыке стр. 6–7 в описании совместимости NC-8000; не делать выводов о событиях NC-8000 без сверки исходной PDF-страницы.
В паспорте есть расхождение между разделами: таблица характеристик даёт «до 8 охранных на линию», а раздел «Рекомендации по эксплуатации» того же паспорта — «не более 6 контроллеров AC-08 на одну линию ЦКС, иначе резко возрастёт время реакции системы». Для проекта закладывать более строгое значение — 6.
