Контроллеры доступа Parsec NC-1000M и NC-5000 — для ParsecNET

Контроллеры доступа Parsec для ParsecNET: NC-1000M держит 1000 идентификаторов без антипассбэка, NC-5000 — 5000 с антипассбэком. У обоих по 2 адресных считывателя и RS-485 к ПК.

Сетевые контроллеры доступа Parsec NC-1000M и NC-5000

Модели семейства

NC-1000MБаза на 1000 идентификаторов, без антипассбэка.

База и буфер	1000 идентификаторов, буфер 700 событий
Антипассбэк	не поддерживается
Реле замка	NC/NO 24 В, 6 А; дополнительное реле NC/NO 24 В, 2 А
Питание	первичное 220 В (±10%), 50 Гц, не более 60 Вт; вторичное 12 В постоянного тока, ток потребления без замка не более 120 мА
Резервная АКБ	до 7 Ач (не входит в комплект)
Корпус	пластик ABS, 290×230×85 мм, вес 1,7/1,4 кг
Условия	работа 0…+55 °C, хранение -40…+60 °C, влажность до 90% при +40 °C

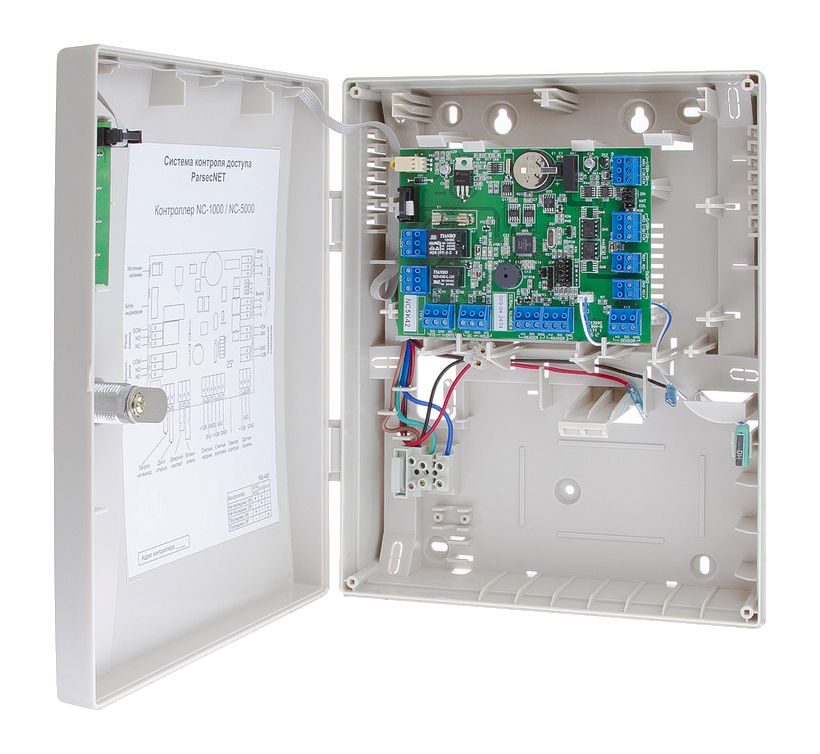

NC-5000База на 5000 идентификаторов, с антипассбэком.

База и буфер	5000 идентификаторов, буфер 3000 событий
Антипассбэк	поддерживается
Реле, питание, корпус	как у NC-1000M — 24 В/6 А и 24 В/2 А реле, 220 В (±10%) 50 Гц первичное, 12 В вторичное, до 7 Ач резервная АКБ, 290×230×85 мм

Как это работает и подключается

Контроллер хранит базу пользователей, события и настройки в энергонезависимой памяти (не менее 10 лет хранения), время и дату — по встроенным часам с литиевой батареей (срок службы не менее 5 лет).
Считыватели подключаются по трёхпроводному интерфейсу Parsec напрямую или через модуль сопряжения NI-TW — по Touch Memory и Wiegand. К ПК контроллер подключается по RS-485; нужно ПО ParsecNET версии 2.5 и выше.

Монтаж

Адрес контроллера на линии RS-485 задаётся аппаратно на плате.
Резервная АКБ (до 7 Ач) в комплект поставки не входит — подбирать и подключать отдельно.
Реле замка — сухие контакты NC/NO 24 В 6 А; в комплекте есть варистор для замка. Дополнительное реле — 24 В 2 А. Максимальный ток электрозамков от БП контроллера: до 0,8 А для запираемых напряжением, до 1,2 А для отпираемых напряжением.
Входы: кнопка запроса на выход, кнопка дистанционного открывания двери, аппаратная блокировка, аварийное открывание, тампер корпуса (нормально замкнутая группа), дверной контакт (нормально замкнутая группа, определение 2 или 4 состояний линии) и охранный датчик.
После хранения или транспортировки при отрицательных температурах выдержать контроллер в нормальных климатических условиях не менее 2 ч перед включением.
Хранить в отапливаемом складском помещении не более 10 шт. в стопке.

Примеры

Точка прохода с двумя считывателями

Контроллер держит 2 адресных считывателя, до 16 расписаний доступа и до 16 праздничных дней; события хранятся во внутреннем буфере даже без связи с ПК.

Выбор ёмкости базы под объект

Для небольшого штата достаточно NC-1000M (1000 идентификаторов, буфер 700 событий); там, где нужен антипассбэк или больше карт — NC-5000 (5000 идентификаторов, буфер 3000 событий).

Частые вопросы

Сколько считывателей можно подключить к одному контроллеру?

Два адресных считывателя на точку прохода.

В чём разница NC-1000M и NC-5000, кроме ёмкости базы?

NC-5000 поддерживает антипассбэк и держит больший буфер событий (3000 против 700 у NC-1000M); корпус, питание и интерфейсы у обеих моделей одинаковые.

Нюансы и грабли

Резервная АКБ не входит в комплект — не забыть заложить её отдельно, иначе при пропадании 220 В контроллер останется без питания.
Антипассбэк есть только на NC-5000: если по проекту он нужен, NC-1000M не подойдёт.
Не хранить и не эксплуатировать устройство при прямом солнце, резких перепадах температуры и повышенной влажности, а также в среде с токопроводящей пылью и парами кислот/щелочей — паспорт выводит это из гарантии.
Ремонт и восстановление — только на предприятии-изготовителе, самостоятельный ремонт аннулирует гарантию (по паспорту исключение — только элементы питания).

Документация

Parsec (НПО Релвест) — Контроллеры управления доступом NC-1000M и NC-5000, паспорт, версия 2.17
