NC-100K-IP — сетевой контроллер доступа Parsec для турникетов, есть версия .M

Контроллер СКУД ParsecNET с Ethernet, рассчитан на обслуживание турникетов; версия .M поддерживает считыватели по OSDP и защиту одной области.

Контроллер управления доступом NC-100K-IP

Модели семейства

NC-100K-IPБазовая версия, ориентирована на обслуживание турникетов.

Назначение	обслуживание турникетов с картоприёмниками и без
Ёмкость БД	102000 идентификаторов
Буфер транзакций	53000 событий
Антипассбэк	поддерживается
Считывателей	2 адресных (+1 по Wiegand для картоприёмника)
Подключение к компьютеру	Ethernet 10/100 Мбит
IP-адрес по умолчанию	192.168.0.200
Ток потребления для внешних устройств	не более 1,8 А
ПО	ParsecNET версии 3.0 и выше (в ParsecNET Office не поддерживается)

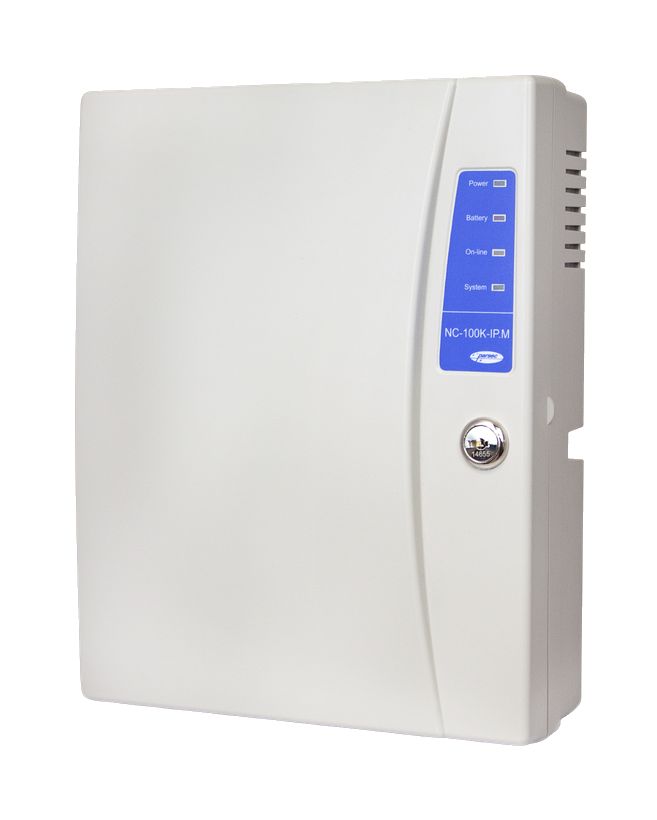

NC-100K-IP.MМодификация для защиты до одной области объекта.

Назначение	защита до одной области, обслуживание турникетов
Ёмкость БД	200000 идентификаторов по умолчанию, 160000 при расширенном буфере событий
Буфер транзакций	64000 событий по умолчанию, 160000 при включённой функции «Расширенный буфер событий»
Антипассбэк	поддерживается
Считывателей по OSDP	до 8 (плюс до 7 преобразователей Wiegand-OSDP OMP-W02)
Контакты реле RELAY 1	24 В, 7 А
Контакты реле RELAY 2	24 В, 3 А
Максимальный ток потребления внешнего оборудования	2 А
Потребляемая мощность от сети	не более 75 Вт
Подключение расширителя NMO-04	да
ПО	ParsecNET версии 3.11 и выше (в ParsecNET Office не поддерживается)

Как это работает и подключается

Каждый контроллер занимает один фиксированный IP-адрес в сети Ethernet; по умолчанию 192.168.0.200.
NC-100K-IP работает с ParsecNET версии 3.0 и выше, NC-100K-IP.M — версии 3.11 и выше; в ParsecNET Office оба не поддерживаются.
NC-100K-IP ориентирован на турникеты: раздельное управление входом и выходом (RELAY1 — вход, RELAY2 — выход) для двустороннего прохода с двумя считывателями.

Монтаж

Первичное питание 220 В ±10%, 50 Гц; вторичное 12 В (NC-100K-IP) или 13,5 В ±5% (NC-100K-IP.M) постоянного тока; резервная АКБ в комплект не входит.
У NC-100K-IP.M вход тампера замкнут при закрытой крышке корпуса — проверить это состояние при монтаже.
Не эксплуатировать под прямыми солнечными лучами, при резких перепадах температуры и влажности.
Крепление корпуса NC-100K-IP — на три точки (саморезы на одной горизонтали на расстоянии 80 мм) или на четыре точки.
Замки, управляемые коммутацией обмотки электромагнита, обязательно шунтировать диодом в обратном направлении или варистором — эти варисторы входят в комплект поставки; варистор ставить непосредственно на клеммах замка (на клеммах контроллера — только если иначе не получается, и тогда на длинных линиях возможны сбои). Для замков с большим током потребления РЭ рекомендует на стороне замка ещё один, дополнительный варистор — вот он в комплект не входит.
Для турникета со своей электроникой время замка в настройках выставляется равным нулю — контроллер всё равно отсчитывает 5 секунд после поднесения карты, чтобы не сформировать тревогу во время проворота турникета.
Категорически запрещено использовать замки, отпираемые напряжением, на точках прохода, предназначенных для аварийной эвакуации — на таких дверях нужен замок, запираемый напряжением, с аварийной кнопкой в цепи питания.

Примеры

Турникет с картоприёмником

NC-100K-IP ориентирован на обслуживание турникетов как с картоприёмниками, так и без них.

Расширенный буфер событий (.M)

У NC-100K-IP.M ёмкость БД 200000 идентификаторов по умолчанию, 160000 при включённой функции «Расширенный буфер событий».

Частые вопросы

В чём разница между NC-100K-IP и NC-100K-IP.M?

По паспорту: NC-100K-IP работает с ParsecNET 3.0+ и адресными считывателями Parsec, NC-100K-IP.M — с ParsecNET 3.11+ и до 8 считывателей по OSDP, с защитой одной области.

Нужен ли внешний блок питания?

Нет, первичное питание 220 В подключается напрямую, вторичное формирует сам контроллер.

Нюансы и грабли

NC-100K-IP и NC-100K-IP.M — разные изделия с разными ТУ и разными требованиями к версии ParsecNET; не путать прошивку/софт между ними.
Контроллер содержит батарею — утилизировать отдельно по местному законодательству, не с обычными отходами.
Без диода/варистора на замке возможны сбои не только исполнительного устройства, но и самого контроллера и подключённых считывателей — гасить выбросы обязательно, а не только «для надёжности». Штатный варистор — в комплекте; отдельно докупать нужен только второй варистор для замков с большим током потребления.
Замок, отпираемый напряжением, на эвакуационном выходе — прямое нарушение требования РЭ: при исчезновении питания такой замок останется закрытым.

Документация

Parsec — Паспорт сетевого контроллера доступа NC-100K-IP, ТУ 26.30.50-006-51305942-2017.08 ПС
Parsec — Паспорт контроллера управления доступом NC-100K-IP.M, ТУ 26.30.50-018-51305942-2020.01 ПС
Parsec — Руководство по эксплуатации сетевого контроллера доступа NC-100K-IP
Parsec — Руководство по эксплуатации сетевого контроллера доступа NC-100K-IP.M
