NC-8000, -D, -I, -E — сетевые контроллеры ParsecNET: со встроенным БП, дверной, уличный, лифтовый

Четыре исполнения линейки ParsecNET на 8000 идентификаторов: NC-8000 в корпусе с БП 220 В, компактный NC-8000-D, уличный IP-67 NC-8000-I с PoE, лифтовый NC-8000-E.

Контроллеры доступа Parsec NC-8000, NC-8000-D, NC-8000-I, NC-8000-E

Модели семейства

NC-8000Базовое исполнение в стандартном корпусе со встроенным сетевым блоком питания — та же ёмкость и то же реле замка, что у NC-8000-D, но питание от 220 В, а не от внешних 10,4–16 В или PoE, как у NC-8000-D/-I.

База	8000 идентификаторов, буфер 16000 транзакций, антипассбэк
Считыватели	до 2, до 4 с прошивкой 3.8+; интерфейс Parsec напрямую, Wiegand/Touch Memory — через модуль NI-TW
Реле замка	NC/NO, 24 В, 6 А DC/AC; доп. реле NC/NO, 24 В, 2 А DC/AC
Питание	220 В ±10%, 50 Гц, не более 50 Вт; вторичное 11-14 В постоянного тока, ток платы не более 120 мА
Токи для замков от БП	запираемые напряжением — до 0,8 А; отпираемые напряжением — до 1,2 А
Ёмкость резервной АКБ	до 7 А·ч
Связь с ПК	RS-485 или Ethernet 10/100BASE-T
Расписания	до 64 недельных, до 64 сменных при 120 дневных шаблонах, до 32 праздников
Корпус	пластик ABS, 290×230×85 мм; 1,7/1,4 кг брутто/нетто
Условия	0…+55 °C; хранение −20…+60 °C, влажность 0–90% при +40 °C без конденсата

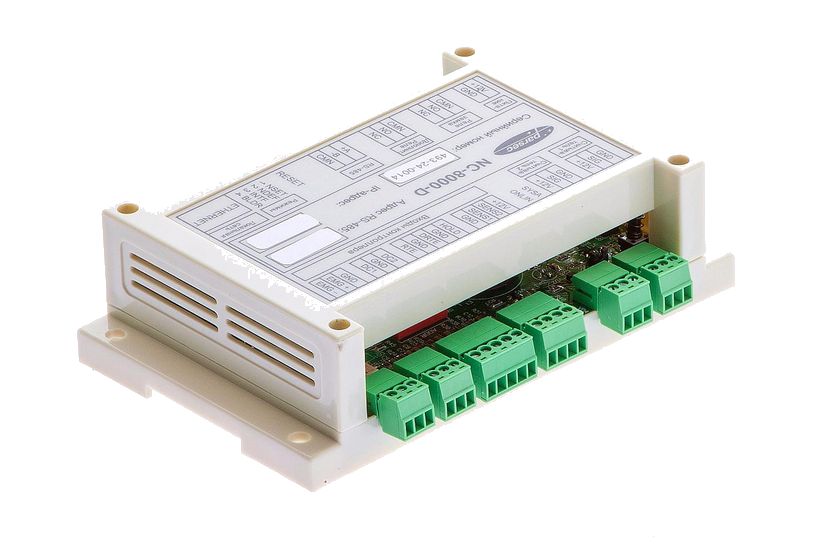

NC-8000-DКонтроллер для одной охраняемой области внутри помещения.

База	8000 идентификаторов, буфер 16000 транзакций, антипассбэк
Считыватели	до 2, до 4 с прошивкой 3.8+; интерфейс Parsec напрямую, Wiegand/Touch Memory — через модуль NI-TW
Реле замка	NC/NO, 24 В, 6 А; доп. реле NC/NO, 24 В, 2 А
Питание	10,4–16 В постоянного тока; ток потребления не более 200 мА
Связь с ПК	RS-485 или Ethernet 10/100BASE-T
Корпус	пластик ABS, 145×110×40 мм; 0,27/0,19 кг брутто/нетто
Условия	0…+55 °C; хранение −40…+60 °C

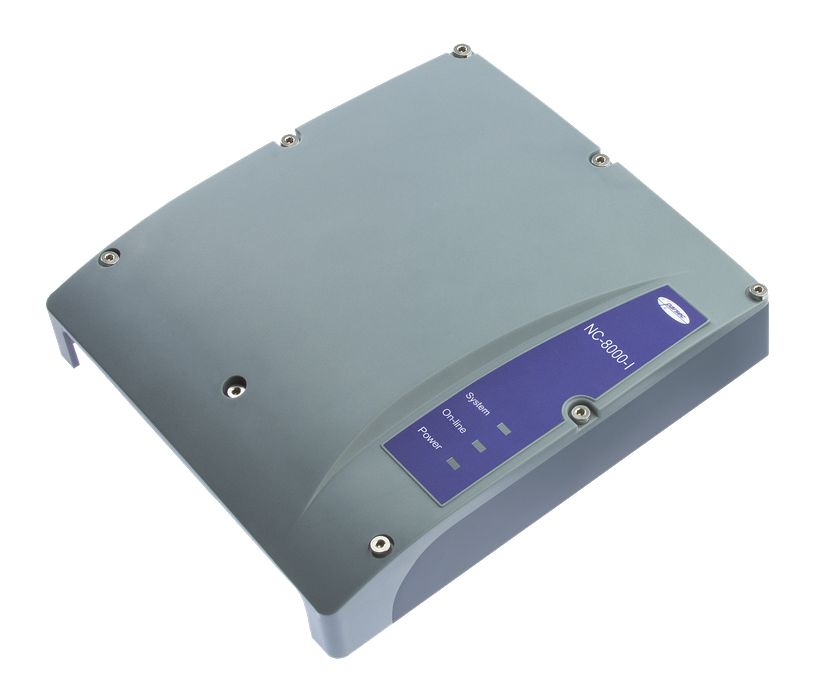

NC-8000-IКонтроллер управления доступом: замок/турникет/шлагбаум, охрана области, антипассбэк.

Корпус	пластик ABS, 207×187×45 мм, IP-67, 1,1/0,77 кг брутто/нетто
Температура	от -40 до +55 °C, хранение до +60 °C
Питание	10,4-16 В DC или PoE (IEEE 802.3af), плата — не более 200 мА
Связь с ПК	RS-485 или Ethernet 10/100BASE-T
Считывателей	2, до 4 с прошивкой 3.8+
Реле замка и доп. реле	NC/NO, 24 В, 6 А DC или AC
База данных	8000 идентификаторов, буфер 16000 событий
Расписания	до 64 недельных, до 64 сменных при 120 дневных шаблонах, до 32 праздников

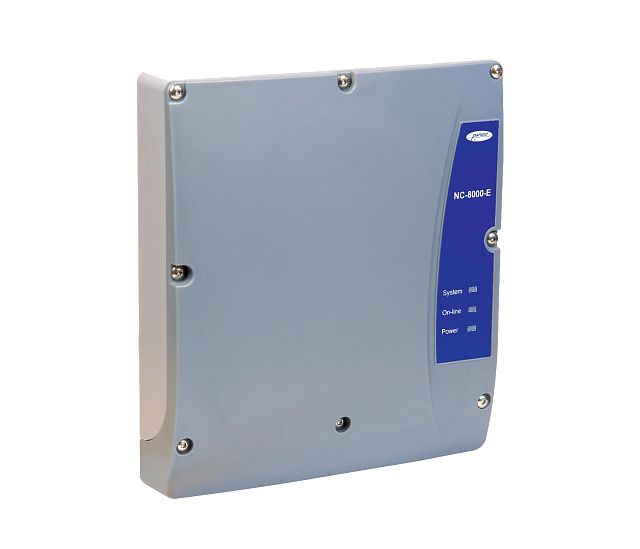

NC-8000-EКонтроллер управления лифтом: разблокирует кнопки этажей по правам карты, до 32 этажей.

Корпус	пластик ABS+PC, 185×210×42 мм, IP-63, 0,95/0,84 кг брутто/нетто
Температура	от -20 до +55 °C, хранение до +60 °C
Питание	220 В ±10%, 50 Гц, не более 15 Вт; вторичное 12 В DC до 1000 мА
Связь с ПК	только RS-485
Считывателей	2 адресных
Реле	NO, 24 В 1 А DC или 120 В 1 А AC, по одному на каждую кнопку этажа (до 32 кнопок)
База данных	8000 идентификаторов, буфер 16000 событий
Расписания	до 64 недельных, до 64 сменных, до 32 праздников

Как это работает и подключается

Контроллеры серии хранят базу до 8000 идентификаторов, буфер 16000 транзакций, до 64 недельных и 64 сменных расписаний, до 32 праздников; часы реального времени — от батарейки CR2032 (у NC-8000-E явно описано в РЭ, заряда хватает на 3 года хранения / 5 лет работы от сети).
NC-8000-I, в отличие от лифтового NC-8000-E, умеет: охрану области по дверному контакту, режим «хозяин» (дверь остаётся открытой до его выхода), автопостановку на охрану, ограничение числа людей в помещении, контроль «спящего» человека, временные карты со сроком действия, чёрный список карт (антипассбэк есть у всех исполнений серии, кроме -E).
NC-8000-E ничего этого не делает — просто замыкает реле нужных кнопок этажей на заданное время («Время активности кнопок лифта») после успешного считывания карты; есть сервисный режим (доступ на все этажи по 2-позиционному переключателю) и кнопка RTE «доступ на все этажи».
NC-8000 (базовый) и NC-8000-D совпадают по ёмкости БД и по реле замка (оба — доп. реле 2 А), различаются питанием и корпусом: у базового — встроенный БП от 220 В, у -D — внешние 10,4–16 В. У NC-8000-I тот же диапазон питания (10,4–16 В либо PoE), что у -D, но дополнительное реле мощнее — 6 А вместо 2 А. Связь с ПК у всех трёх — RS-485 или Ethernet 10/100BASE-T, тип интерфейса переключается DIP-переключателем INT/INTF.

Монтаж

Все контроллеры серии — подключать/обслуживать только при отключённом питании контроллера и линий связи. Требование к трёхпроводной сети с защитным заземлением относится к контроллерам с питанием от 220 В — базовому NC-8000 и NC-8000-E; NC-8000-D и NC-8000-I питаются низким напряжением (10,4–16 В либо PoE у -I) и это требование в их РЭ не описано.
Крепление: базовый NC-8000 — стандартный корпус на три точки (саморезы на одной горизонтали на расстоянии 80 мм) или четыре точки. NC-8000-D монтируется на DIN-рейку в электрощите (крепление аналогично электрическим автоматам) либо в другом месте через монтажные отверстия в основании корпуса. NC-8000-I крепится через резьбовое отверстие М6 в задней стенке (подходит кронштейн для видеокамеры) либо саморезами: открыть корпус (8 винтов на крышке), по шаблону из комплекта просверлить 3 отверстия Ø6 мм глубиной 35 мм, закрепить дюбелями и саморезами, подключить считыватели и другие устройства; закрывать крышку в два прохода (сначала слегка прижать винты по очереди на противоположных сторонах, затем затянуть до упора) — иначе герметизирующая прокладка между крышкой и корпусом сядет неровно и герметичность нарушится.
Шина RS-485 у NC-8000, NC-8000-D, NC-8000-I и NC-8000-E (у -E — единственный вариант связи с ПК): неэкранированная витая пара не хуже 3-й категории, сечение каждой жилы не менее 0,4 мм, длина линии до 1000 м без дополнительного оборудования, до 30 контроллеров на линии при топологии «шина» (до 24 на каждый выход IP-шлюза), не более 5 при «звезде» — из-за согласующих резисторов.
У NC-8000-D адрес на линии RS-485 задаётся DIP-переключателями ADDR, а место контроллера на линии — перемычками ON/LAST (единственный/промежуточный/последний). У NC-8000-I адрес — переключателями ADDRESS, место на линии — перемычками ON/EOL; кнопка SW2 на NC-8000-I — это перезагрузка (RST), а не адрес. У обеих моделей перемычка XJ2 отвечает не за место на линии, а за объединение/разделение каналов считывателей; перемычка, снимаемая при объединении входов Emergency нескольких контроллеров, — XJ12.
У NC-8000-E схема другая: адрес на линии — DIP-переключателями SW2 (ADDRESS), а место контроллера на линии (промежуточный/последний/временно отключён) — перемычками XJ3, XJ4, XJ2 (здесь XJ2 входит именно в эту тройку, а не отвечает за считыватели, как у -D/-I). При расширении линии на NC-8000-E нужно переустановить эти перемычки и на бывшем последнем контроллере, и на новом. У базового NC-8000 адрес — переключателями ADDRESS, место на линии — перемычками ON, NXT, EOL.
NC-8000-I дополнительно поддерживает Ethernet 10/100BASE-T и PoE — при одновременном подключении внешнего питания и PoE выбирается источник с более высоким напряжением.

Примеры

КПП с воротами и шлагбаумом

NC-8000-I в уличном исполнении IP-67 — РЭ прямо указывает на применение на проходных с уличной установкой контроллера.

Разграничение этажей в бизнес-центре

NC-8000-E разблокирует только те кнопки лифта, на которые у поднёсшего карту пользователя есть права, остальные кнопки остаются заблокированы.

Помещение без внешнего блока питания рядом

NC-8000 в стандартном корпусе питается прямо от сети 220 В — не нужен отдельный источник 10,4–16 В или PoE-инжектор, как у NC-8000-D/-I.

Частые вопросы

В чём разница между NC-8000-I и NC-8000-E?

NC-8000-I управляет точкой прохода (дверь, турникет, шлагбаум) и умеет Ethernet/PoE, степень защиты IP-67; NC-8000-E — специализированный контроллер лифта, разблокирует кнопки этажей по правам доступа, только RS-485, IP-63, питание от 220 В.

Сколько этажей может обслужить NC-8000-E?

До 32 этажей — под каждую кнопку своё реле.

Сколько идентификаторов хранит контроллер?

До 8000 у всех исполнений серии, буфер на 16000 событий при отсутствии связи с ПК.

Чем базовый NC-8000 отличается от NC-8000-D?

Той же электроникой (8000 идентификаторов, те же реле замка), но другим корпусом и питанием: у NC-8000 — стандартный корпус 290×230×85 мм со встроенным БП 220 В, у NC-8000-D — компактный корпус 145×110×40 мм с внешним питанием 10,4–16 В.

Нюансы и грабли

Провода одного цвета всегда на одну и ту же клемму шины (+A к +A, -B к -B) на всех устройствах линии — иначе, по прямому предупреждению РЭ, «система окажется неработоспособной».
Название и назначение перемычек не совпадают между исполнениями: у NC-8000-E перемычка XJ2 — часть схемы «место контроллера на линии» (вместе с XJ3, XJ4), а у NC-8000, NC-8000-D и NC-8000-I та же XJ2 отвечает за объединение/разделение каналов считывателей — переносить настройку «по аналогии» между исполнениями нельзя.
У NC-8000-E DIP-переключатель «4» в блоке SW3 в РЭ помечен «не задействован, не переключать»; перемычки XJ1/OSC и XJ6 — «технологические, не устанавливать». У NC-8000-D и NC-8000-I технологические перемычки называются иначе (XJ5/OSC и XJ8 у -D; XJ3/OSC и XJ4 у -I) — тоже не устанавливать.
Событие «Взлом считывателя» в консоли — оба подключённых считывателя имеют одинаковый адрес (оба как внешний либо оба как внутренний), либо считыватель отмечен в настройках, но физически не подключён.
Дополнительное реле у NC-8000-I рассчитано на 6 А, а у базового NC-8000 и NC-8000-D — на 2 А; при переносе схемы подключения с одной модели на другую пересчитывать нагрузку на дополнительное реле.
При добавлении контроллера в линию NC-8000-E не забыть переустановить перемычки XJ3/XJ4/XJ2 и на новом контроллере, и на прежнем последнем — иначе, по прямому предупреждению РЭ, конец линии останется без согласующего резистора.
