Parsec · интерфейсы сопряжения контроллеров ParsecNET с ПК
NI-A01-USB и NIP-A01 — интерфейсы подключения контроллеров Parsec к ПК
Два физических интерфейса для подключения контроллеров серий NC и AC системы ParsecNET к USB-порту ПК. Различаются исполнением подключения шины RS-485.
Модели семейства
NI-A01-USBИнтерфейс с распределительной коробкой для подключения сети контроллеров
| Подключение к ПК | USB |
| Подключение к сети контроллеров | Кабель с разъёмом RJ-11 к распределительной коробке; к ней подключается шина RS-485 контроллеров |
| Индикация | Светодиод мигает жёлтым при связи с контроллерами, красным при отсутствии связи со всеми подключёнными контроллерами |
| Корпус | пластик ABS, 120х60х32 мм, вес брутто/нетто 248 гр / 118 гр |
| Линия RS-485 | 1 линия; до 30 контроллеров доступа, до 8 охранных, совместно не более 6 охранных / 24 доступа |
| Питание | от порта USB, максимальный потребляемый ток 120 мА |
| Условия эксплуатации | 0…+55 °С в работе, −20…+60 °С при хранении, влажность 0–90 % при +40 °С без конденсата |
| Надёжность | среднее время наработки на отказ 200 000 ч при оптимальных условиях, срок службы не менее 8 лет |

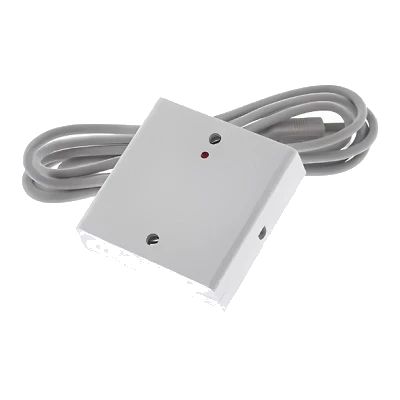

NIP-A01Интерфейс с клеммной колодкой на плате для линии RS-485
| Подключение к ПК | Кабель для подключения к ПК; руководство описывает семейство как интерфейсы подключения к USB-порту ПК |
| Подключение к сети контроллеров | Линия RS-485 подключается к клеммной колодке на плате |
| Корпус | пластик ABS, 65х65х20 мм, вес брутто/нетто 128 гр / 88 гр |
| Линия RS-485 | 1 линия; до 1 контроллера доступа на линии |
| Питание | от порта USB, максимальный потребляемый ток 120 мА |
| Условия эксплуатации | 0…+55 °С в работе, −20…+60 °С при хранении, влажность 0–90 % при +40 °С без конденсата |
| Надёжность | среднее время наработки на отказ 200 000 ч при оптимальных условиях, срок службы не менее 8 лет |
Как это работает и подключается
- Для NI-A01-USB шина RS-485 контроллеров соединяется с распределительной коробкой, интерфейс — с коробкой через RJ-11 и с ПК через USB.
- Для NIP-A01 линия RS-485 подключается к клеммам на плате интерфейса; затем интерфейс подключается к ПК.
Монтаж
- Все подключения выполнять только при отключённом питании устройств. Сохранять соответствие проводов клеммам A и B на всех платах шины RS-485.
- После подключения интерфейса к ПК установить драйверы. Руководство направляет за программным обеспечением на сайт производителя.
- После перевозки или хранения при отрицательной температуре выдержать устройства в нормальных климатических условиях не менее 1 часа до эксплуатации.
- Не размещать в местах прямых солнечных лучей, резких перепадов температуры и повышенной влажности; чистить без абразивных и химически активных веществ.
Примеры
Подключение контроллеров NC и AC к рабочему ПК
Руководство описывает оба интерфейса как средство сопряжения сети контроллеров ParsecNET с USB-портом персонального компьютера.
Частые вопросы
Чем отличаются два исполнения?
У NI-A01-USB сеть контроллеров подключают через распределительную коробку и кабель RJ-11; у NIP-A01 линия RS-485 подключается к клеммной колодке на плате интерфейса.
Что означает красное мигание светодиода NI-A01-USB?
По руководству это отсутствие связи со всеми контроллерами, подключёнными к интерфейсу; жёлтое мигание означает наличие связи.
Нюансы и грабли
- Не менять местами провода A и B шины RS-485: руководство предупреждает, что при несоблюдении маркировки система не будет работать.
- В оглавлении и заголовке раздела 2.3.2 руководства повторно написано NI-A01-USB, но раздел 2.2.2 описывает NIP-A01 с клеммной колодкой. Сверить схемы на рисунках перед монтажом.
- Устройства ремонтируются и восстанавливаются только на предприятии-изготовителе; следы самостоятельного ремонта или модернизации аннулируют гарантию (раздел 8 паспорта).
Документация
- Parsec, «Интерфейсы сопряжения с ПК NI-A01-USB и NIP-A01», руководство по эксплуатации, версия документа 2.3 стр. 1, 3–5.
- Parsec, паспорт устройства «Интерфейсы сопряжения с ПК NI-A01-USB и NIP-A01» (ТУ 26.30.50-011-51305942-2017.01/.02)
