Parsec NR-A07 и PR-A07 — считыватели для автомобильных проходных

Двухблочные считыватели для прохода «свободные руки»: антенный модуль снаружи, блок электроники только в помещении. NR-A07 работает с ParsecNET, PR-A07 — с Wiegand и Touch Memory.

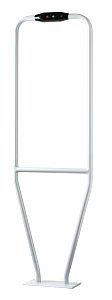

Считыватели дальнего действия Parsec NR-A07 и PR-A07

Модели семейства

NR-A07Считыватель для системы ParsecNET с адресацией внутреннего и наружного устройства.

Подключение к контроллеру	двунаправленная сигнальная линия W0 во внутреннем формате Parsec
Адрес	перемычка установлена — 00 (наружный), снята — 01 (внутренний)
Питание	внешний стабилизированный источник 12…14 В постоянного тока; 500…750 мА при 13,8 В
Конструкция	наружный антенный модуль и комнатный блок электроники 260×210×80 мм

PR-A07Считыватель для контроллеров с интерфейсами Wiegand 26 и Touch Memory.

Интерфейс	Wiegand 26 бит по умолчанию при установленном J4; Touch Memory при снятом J4
Индикация	активный уровень внешнего управления индикаторами и зуммером задают перемычки J2–J3
Питание	внешний стабилизированный источник 12…14 В постоянного тока; 500…750 мА при 13,8 В
Конструкция	наружный антенный модуль и комнатный блок электроники 260×210×80 мм

Как это работает и подключается

Антенный модуль и блок электроники соединяются отдельными кабелями антенного контура и индикаторов. Блок электроники принимает код карты и передаёт его контроллеру; звуковой сигнал после чтения не подтверждает права доступа.
NR-A07 передаёт код по двунаправленной линии W0 в формате Parsec; PR-A07 выдаёт Wiegand 26 либо имитирует Touch Memory DS1990A в зависимости от перемычки J4.
При включении считыватель зажигает красный светодиод и проходит самотестирование: через ~1 секунду подаёт длинный звуковой сигнал, на это же время включает зелёный индикатор, затем переходит в режим ожидания. Повторно считать карту можно, если она была убрана из зоны считывания не менее чем на 0,5 секунды; в режиме Touch Memory (PR-A07) полный код передаётся 260 мс, затем 90–150 мс отводится на следующий цикл.
У NR-A07 контроллер управляет индикацией точки прохода: дежурный режим — постоянный красный, замок открыт — постоянный зелёный, блокировка — мигающий зелёный, охрана — мигающий красный, аварийное открывание — постоянный зелёный с прерывистым звуковым сигналом. У PR-A07 то же самое задаётся перемычками J1–J3: J2/J3 — активный уровень для светодиодов и зуммера (по умолчанию логический ноль, при снятии — единица/TTL), J1 — приоритет зелёного индикатора над красным.

Монтаж

Блок электроники ставить только в помещении; для антенного модуля указана температура −40…+55 °C, для блока электроники 0…+55 °C. Антенну размещать не ближе 3 м к другой антенне и не ближе 1 м к крупной металлической конструкции; монитор или телевизор ближе 3 м от антенны заметно снижает дальность считывания помехами от схем развёртки.
Кабель от блока электроники до контроллера — неэкранированный многожильный, сечение каждого провода не менее 0,22 мм², максимальное удаление 50 м. Сечение общего и питающего проводов нужно увеличить до 0,32 мм², если удаление больше 50 м (до 100 м максимум) или если по протоколу Parsec на 3 провода подключены два считывателя (пара наружный/внутренний на одном кабеле).
Для линии антенного контура до 10 м руководство допускает ШВВП 2×0,5 либо аналог; при удалении свыше 10 м и до 50 м указан коаксиальный кабель РК75-4-11, RG-6A/V или RG-6B/V либо аналог с центральной жилой не менее 0,5 мм² и общей ёмкостью не более 3000 пФ. Соединять кабели пайкой, не скруткой. Кабель индикаторов (4 провода, сечение не менее 0,22 мм²) промаркирован по цвету: чёрный — общий, синий — управление зуммером, желтый — анод зелёного индикатора, красный — анод красного.
Антенный блок крепится на бетонное (марка не ниже 400), каменное и т.п. основание толщиной не менее 150 мм: 4 отверстия Ø10 мм, глубина 35 мм, анкеры из комплекта; вертикальность проверять отвесом. Корпус блока электроники — на саморезы/дюбели на одной горизонтальной линии с шагом 133 мм, нижнее крепёжное отверстие Ø6 мм, кабельный ввод Ø20 мм.
После установки дополнительно настроить антенный контур: подать питание через амперметр (предел не менее 1 А), вращать подстроечный сердечник диэлектрической отвёрткой (жало 3 мм) до максимума показаний — ток должен быть не менее 500 мА; через 20 минут (после стабилизации температуры) проверить показания повторно и при необходимости подстроить снова.

Примеры

Автомобильная проходная

Производитель описывает работу со считывателями для карт StandProx, SlimProx и брелоков MiniTag без непосредственного поднесения к корпусу.

Пара считывателей ParsecNET

У NR-A07 адрес наружного или внутреннего устройства задаётся перемычкой на плате, чтобы подключить два считывателя к контроллеру одним кабелем.

Частые вопросы

Чем NR-A07 отличается от PR-A07?

NR-A07 предназначен для ParsecNET и передаёт код по линии W0 во внутреннем формате Parsec; PR-A07 рассчитан на Wiegand 26 либо Touch Memory, выбор задаёт J4.

Можно ли разместить оба блока на улице?

Нет: руководство допускает наружную установку антенного модуля, но блок электроники предназначен только для помещений.

Нюансы и грабли

Не устанавливать блок электроники на улице: уличное исполнение по документу относится к антенному модулю, а не ко всему комплекту.
Не объединять кабели антенного модуля в жгут с посторонними силовыми и слаботочными цепями; помехи и металл сокращают расстояние чтения.
Внешняя индикация управляется контроллером; короткий сигнал считывателя после чтения карты не означает разрешение прохода.
Если при регулировке антенного контура ток по амперметру не достигает 500 мА, РЭ отсылает проверить подключение антенного контура по разделу о кабелях (см. install).
Пара наружный/внутренний считыватель NR-A07 на одном кабеле к контроллеру (3 провода) — это тот случай, когда сечение общего и питающего провода нужно увеличивать до 0,32 мм², а не оставлять как для одного считывателя.

Документация

Parsec, «Proximity считыватели NR-A07 и PR-A07. Паспорт и инструкция по установке», версия 2.5, стр. 2–7.
Parsec, «Считыватели NR-A07 и PR-A07. Руководство по эксплуатации», версия 1.14
