Считыватели Parsec NR-EH03/05/09/16 — прямое подключение к протоколу Parsec

Считыватели протокола Parsec: NR-EH03/05/09 идентичны функционально, различаются корпусом; NR-EH16 добавляет клавиатуру для карты и ПИН-кода. Эмуляция Touch Memory и Wiegand 26 через NI-TW.

Считыватели Parsec NR-EH03, NR-EH05, NR-EH09 и NR-EH16

Модели семейства

NR-EH03Базовая модель серии в пластиковом корпусе.

Корпус	пластик ABS, герметизация силиконовым компаундом
Крепление	2 отверстия d6 мм, глубина 35 мм, между центрами 132 мм
Питание	провод +8…16V (табл. 2)
Адресация	провод ADDR: на GND — адрес 0 (наружный), не подключён — адрес 1 (внутренний)

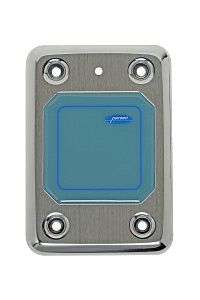

NR-EH05Антивандальный вариант в металлической накладке для улицы.

Корпус	металлическая накладка (нержавеющая сталь) на пластиковом корпусе, залит компаундом — для улицы и мест с риском вандализма
Крепление	4 отверстия d6 мм, глубина 35 мм, по углам прямоугольника 83×46 мм
Питание	провод +8…16V (табл. 2)
Особенность	повышенный ток потребления — при удалении свыше 50 м нужно увеличенное сечение проводов

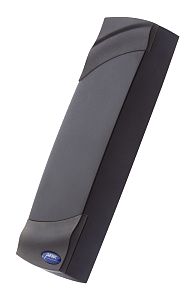

NR-EH09Пластиковый корпус с накладками на защёлках.

Корпус	пластик ABS, герметизация компаундом, накладки на защёлках
Крепление	2 отверстия d6 мм, глубина 35 мм, между центрами 132 мм
Питание	провод +8…16V (табл. 2)

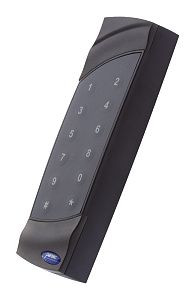

NR-EH16Со встроенной клавиатурой для доступа по карте и ПИН-коду.

Корпус	пластик ABS, герметизация компаундом, накладки на защёлках — как у NR-EH09
Клавиатура	провод MODE: на GND — режим «только карта», не подключён — режим «карта + ПИН»
Блокировка	после трёх неверных ПИН-кодов подряд — блокировка чтения на 1 мин
Кабель	8-жильный (табл. 3), у остальных моделей серии — 6-жильный

Как это работает и подключается

Считыватель получает код карты и передаёт его контроллеру по трёхпроводному протоколу Parsec; повторное считывание той же карты — не раньше чем через 0,5 с после выноса из зоны чтения.
Формат кода HID переключается проводом CODE: на GND — 32 бита (эмуляция Touch Memory), не подключён — 24 младших бита (эмуляция Wiegand 26). Код EM Marin (32 бита) передаётся одинаково в обоих случаях.

Монтаж

Кабель — неэкранированный многожильный, сечение жилы 0,22 мм²: максимальное удаление от контроллера 50 м. Свыше 50 м и до 100 м — увеличить сечение общего и питающего проводов до 0,32 мм² (например, сдвоив жилы в кабеле).
Подключать только при отключённом питании контроллера и считывателя, соблюдая полярность; радиус изгиба кабеля у основания считывателя — не менее 10 мм.
Парный монтаж: при расстоянии между считывателями менее 40 см соединить провода HOLD/SYNC — режим синхронизации с интервалом 10-20 мс. На одном уровне стена должна быть не тоньше 10 см; если тоньше — разнести считыватели по вертикали, нахлёст не более 3 см.
Не ставить на металлическую поверхность — дальность считывания падает; исключение — NR-EH05 в металлическом корпусе.

Примеры

Замена PR-EHxx через NI-TW без переписывания базы

Провод CODE выбирает эмуляцию Touch Memory или Wiegand 26 — так NR-EHxx встраивается в систему, укомплектованную интерфейсами NI-TW и считывателями PR-EHxx.

Парный монтаж на тонкой перегородке

Наружный и внутренний считыватели одной точки прохода можно поставить ближе 40 см друг к другу, если соединить провода HOLD/SYNC — они заработают по очереди и не будут мешать друг другу.

Частые вопросы

Чем NR-EH16 отличается от остальных моделей серии?

Встроенной клавиатурой и режимом «карта + ПИН» по проводу MODE; NR-EH03/05/09 клавиатуры не имеют и функционально идентичны, различаясь только исполнением корпуса.

Можно ли заменить старые PR-EHxx на NR-EHxx без переписывания базы карт?

Для HID — да: провод CODE переключает эмуляцию, совместимую с интерфейсом NI-TW и считывателями PR-EHxx. Для EM Marin код передаётся одинаково независимо от CODE.

Нюансы и грабли

Провод HOLD/SYNC — жёлтый у NR-EH03/05/09 и оранжевый у NR-EH16; при парной установке разных моделей серии не перепутать при разводке.
На HOLD/SYNC нельзя подавать логический уровень постороннего устройства (только сухой контакт или открытый коллектор) — при напряжении свыше +5 В считыватель может выйти из строя.
У NR-EH16 после трёх подряд неверных ПИН-кодов включается блокировка на 1 мин — предупреждать пользователей заранее, иначе её принимают за неисправность.
Название файла паспорта в задании указывает только NR-EH16, но документ описывает всю серию NR-EH03/05/09/16 — не терять из карточки остальные три модели.

Документация

Parsec (НПО Релвест) — Считыватели Proximity NR-EH03/05/09/16, руководство по эксплуатации, версия 2.12
