Считыватели Parsec PNR-EH и PNR-P: восемь исполнений
Бесконтактные считыватели СКУД с интерфейсами Parsec, Wiegand, Touch Memory и OSDP. PNR-EH работают на 125 кГц, PNR-P — на 13,56 МГц; исполнения отличаются корпусом, климатом и клавиатурой.
Модели семейства
PNR-EH15Уличный антивандальный считыватель с цинковой накладкой, 125 кГц.
| Корпус | табл. 1: металл; описание: пластик с цинковой накладкой; 115×62×18 мм |
| Питание | 9–16 В постоянного тока; номинальный ток 60 мА, максимальный 160 мА |
| Условия | −40…+55 °C; IP-66 |
| Считывание | 10–50 мм в зависимости от карты |
| Вес | 0,32 кг брутто / 0,24 кг нетто |

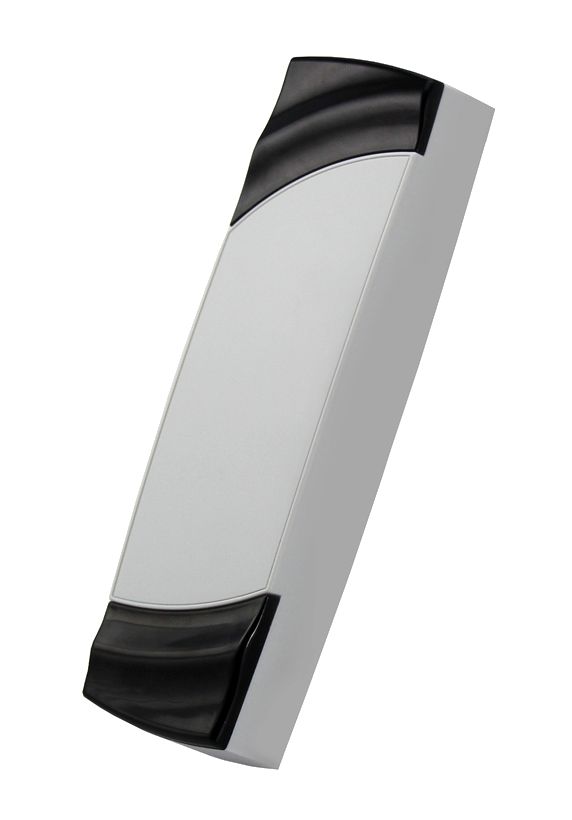

PNR-EH19Считыватель в пластиковом корпусе, 125 кГц.
| Корпус | пластик ABS; 150×46×22 мм |
| Питание | 9–16 В постоянного тока; номинальный ток 60 мА, максимальный 120 мА |
| Условия | −40…+55 °C; IP-66 |
| Считывание | 30–100 мм в зависимости от карты |
| Вес | 0,21 кг брутто / 0,15 кг нетто |

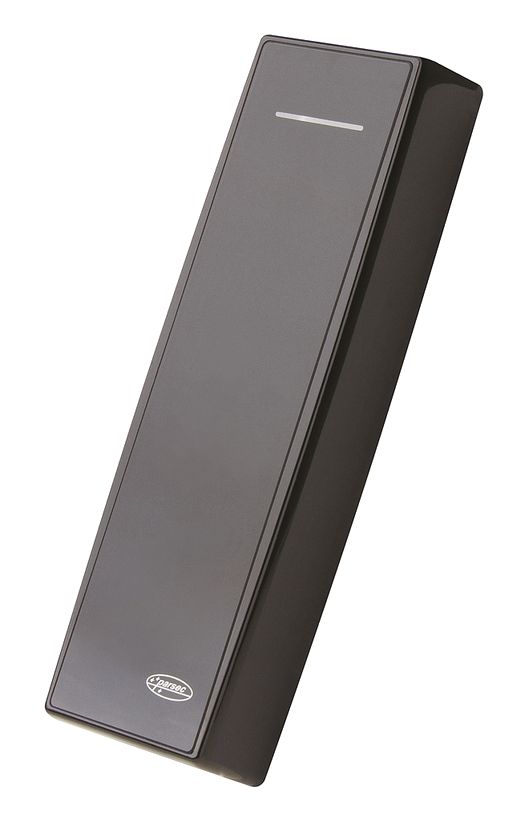

PNR-EH29Считыватель со стеклянной передней панелью, 125 кГц.
| Корпус | пластик ABS, стекло; 150×50×22 мм |
| Питание | 9–16 В постоянного тока; номинальный ток 60 мА, максимальный 120 мА |
| Условия | 0…+55 °C; IP-40 |
| Считывание | 30–100 мм |
| Вес | 0,2 кг брутто / 0,11 кг нетто |

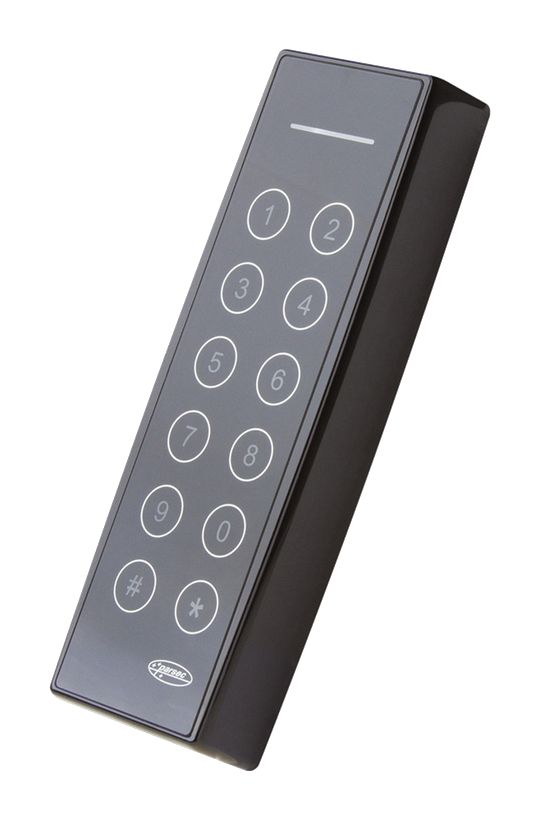

PNR-EH36Считыватель со встроенной клавиатурой для доступа по карте и ПИН-коду, 125 кГц.
| Корпус | пластик ABS, стекло; 150×50×22 мм |
| Питание | 9–16 В постоянного тока; номинальный ток 80 мА, максимальный 200 мА |
| Условия | 0…+55 °C; IP-40 |
| Считывание | 30–100 мм |
| Вес | 0,2 кг брутто / 0,11 кг нетто |

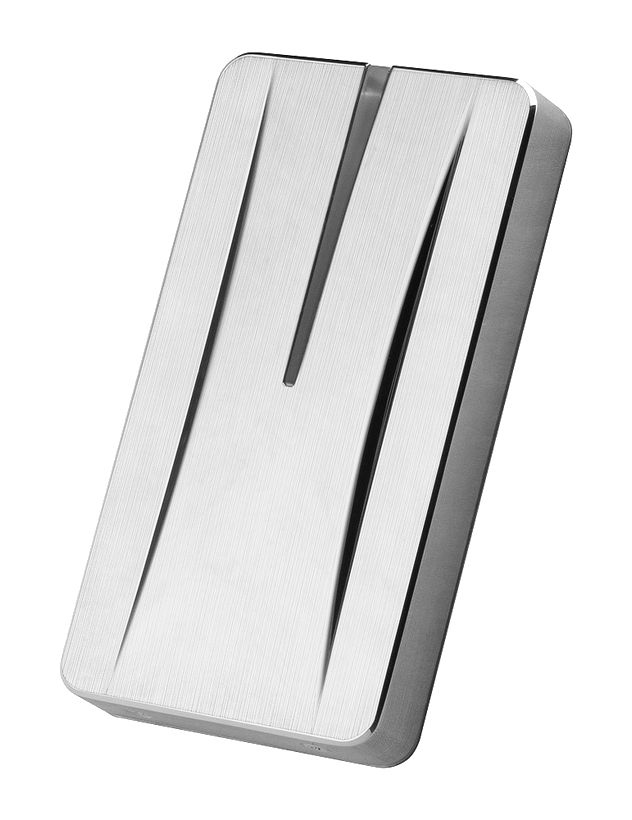

PNR-P15Уличный антивандальный считыватель с цинковой накладкой, 13,56 МГц.
| Корпус | табл. 1: металл; описание: пластик с цинковой накладкой; 115×62×18 мм |
| Питание | 9–16 В постоянного тока; номинальный ток 50 мА, максимальный 160 мА |
| Условия | −40…+55 °C; IP-66 |
| Считывание | 10–50 мм в зависимости от карты |
| Вес | 0,32 кг брутто / 0,24 кг нетто |

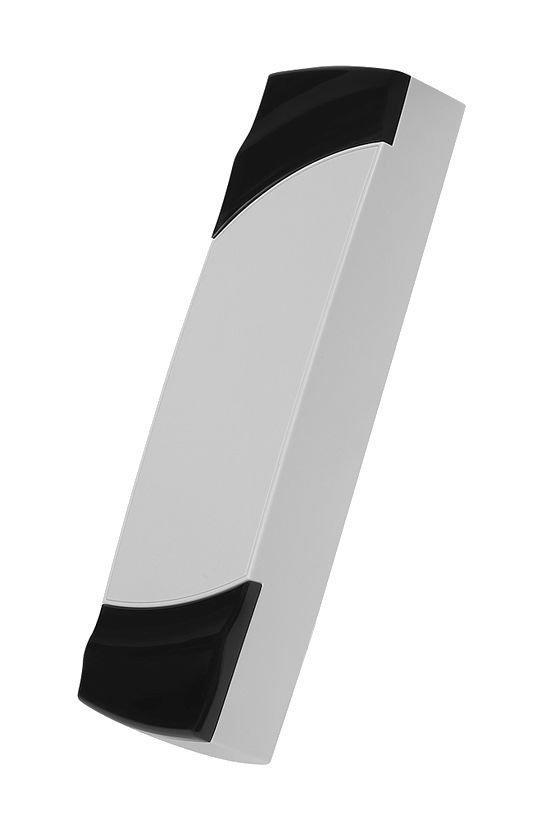

PNR-P19Считыватель в пластиковом корпусе, 13,56 МГц.
| Корпус | пластик ABS; 150×46×22 мм |
| Питание | 9–16 В постоянного тока; номинальный ток 50 мА, максимальный 120 мА |
| Условия | −40…+55 °C; IP-66 |
| Считывание | 20–40 мм в зависимости от карты |
| Вес | 0,21 кг брутто / 0,15 кг нетто |

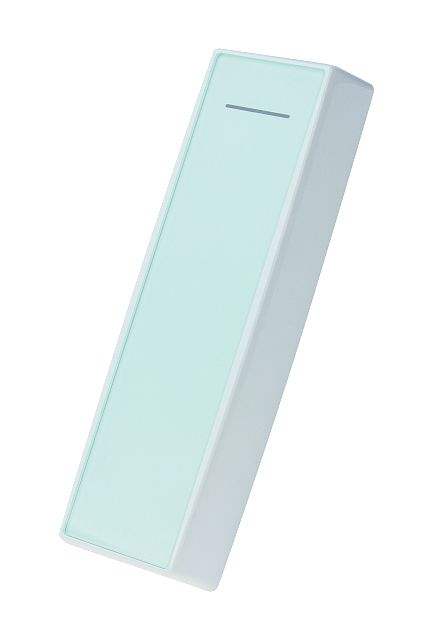

PNR-P29Считыватель со стеклянной передней панелью, 13,56 МГц.
| Корпус | пластик ABS; 150×50×22 мм |
| Питание | 9–16 В постоянного тока; номинальный ток 60 мА, максимальный 120 мА |
| Условия | 0…+55 °C; IP-40 |
| Считывание | 10–100 мм в зависимости от карты |
| Вес | 0,2 кг брутто / 0,11 кг нетто |

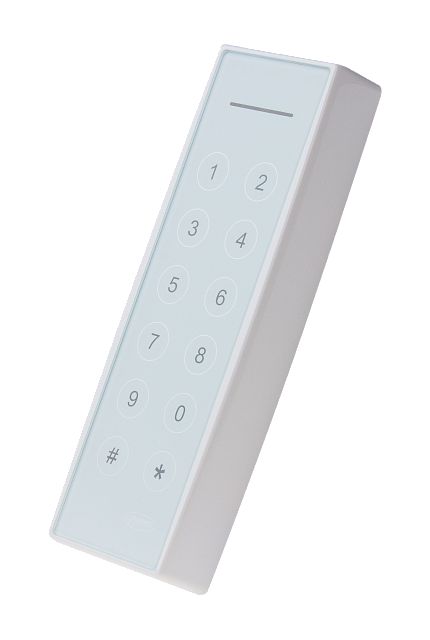

PNR-P36Считыватель со встроенной клавиатурой для доступа по карте и ПИН-коду, 13,56 МГц.
| Корпус | пластик ABS; 150×50×22 мм |
| Питание | 9–16 В постоянного тока; номинальный ток 80 мА, максимальный 200 мА |
| Условия | 0…+55 °C; IP-40 |
| Считывание | 10–100 мм в зависимости от карты |
| Вес | 0,2 кг брутто / 0,11 кг нетто |
Как это работает и подключается
- Считыватель принимает код идентификатора и передаёт его контроллеру. В четырёх РЭ перечислены интерфейсы Parsec, Wiegand, Touch Memory и OSDP; способ передачи кода зависит от выбранного интерфейса.
- Серии различаются рабочей частотой: PNR-EH — 125 кГц, PNR-P — 13,56 МГц. Совместимость с конкретными картами и контроллером проверять по руководству выбранной модели.
- По паспортам все модели поддерживают Wiegand с программируемой длиной кода от 26 до 58 бит; у PNR-EH (125 кГц) паспорт отдельно уточняет — по умолчанию 26 бит.
- Карты по паспортам: PNR-EH (125 кГц) — EM Marin 4100/4102 и HID ProxCard II или аналогичные; PNR-P (13,56 МГц) — Mifare Classic/Plus/Ultralight/ID, ISO-15693 (I-Code SLI), ISO-14443-B (только на заказ), а также NFC-эмуляция карты на Android 4.4+ (приложение Parsec Card Emulator) и Apple Pay при соответствующей версии прошивки считывателя.
Монтаж
- Питать от стабилизированного источника постоянного тока 9–16 В; при удалённой установке учитывать падение напряжения на линии и ток выбранной модели (таблицы 1 РЭ).
- В РЭ для неэкранированного многожильного сигнального кабеля сечением жилы 0,22 мм² указаны пределы удаления: Parsec/Wiegand — 50 м, Touch Memory — 30 м. Для Parsec при удалении свыше 50 м (до 100 м) требуется увеличить сечение общего и питающего проводов до 0,32 мм².
- Для OSDP в РЭ требуется витая пара не ниже категории 3; до 1200 м указано без учёта проводов питания. При выборе трассы проверять падение напряжения на самом считывателе.
- По паспортам среднее время наработки на отказ — 200 000 часов, срок службы — не менее 8 лет; гарантийный срок хранения — 5 лет со дня изготовления, гарантийный срок работы — 3 года со дня поставки.
Примеры
Уличная точка прохода
В РЭ PNR-EH15 и PNR-P15 описаны как уличные антивандальные считыватели; выбор между ними зависит от применяемого идентификатора и частоты.
Доступ по карте и ПИН-коду
В руководствах PNR-EH36 и PNR-P36 указана встроенная клавиатура для точки прохода, где нужны карта и ПИН-код.
Частые вопросы
Чем отличаются PNR-EH и PNR-P?
По таблицам 1 четырёх РЭ рабочая частота PNR-EH — 125 кГц, PNR-P — 13,56 МГц. Остальные характеристики сравнивать по конкретной модели.
Можно ли ставить PNR-P36 снаружи?
В РЭ PNR-P29/PNR-P36 указан IP-40 и диапазон 0…+55 °C. Для уличной установки не переносить на него характеристики PNR-P15/PNR-P19 (IP-66).
Нюансы и грабли
- Название файла РЭ «PNR-EH19» скрывает вторую описанную в нём модель PNR-EH15: на титуле и в таблице 1 приведены обе. Не исключать EH15 из выбора по одному имени PDF.
- Не переносить уличные условия IP-66 и −40…+55 °C на EH29/EH36 и P29/P36: в их таблицах 1 указаны IP-40 и 0…+55 °C.
- PNR-EH36 и PNR-P36 имеют клавиатуру, тогда как для EH29 и P29 такое свойство в описании моделей не заявлено.
Документация
- Parsec, «Руководство по эксплуатации считывателей PNR-EH15 и PNR-EH19», стр. 1, 3–4, табл. 1.
- Parsec, «Руководство по эксплуатации считывателей PNR-EH29 и PNR-EH36», стр. 1, 3–4, табл. 1.
- Parsec, «Руководство по эксплуатации считывателей PNR-P15 и PNR-P19», стр. 1, 3–4, табл. 1.
- Parsec, «Руководство по эксплуатации считывателей PNR-P29 и PNR-P36», стр. 1, 3–4, табл. 1.
- Parsec, «Паспорт устройства PNR-EH15» (совместно с PNR-EH19)
- Parsec, «Паспорт считывателей PNR-EH29 и PNR-EH36»
- Parsec, «Паспорт считывателей PNR-P15 и PNR-P19»
- Parsec, «Паспорт считывателей PNR-P29 и PNR-P36»
