Parsec · считыватели с клавиатурой для СКУД
PNR-EH26 и PNR-P26 — считыватели с клавиатурой: карта и ПИН-код
Уличные считыватели СКУД со встроенной клавиатурой для ПИН-кода. PNR-EH26 — 125 кГц (EM Marin, HID Prox), PNR-P26 — 13,56 МГц (Mifare); IP-66, протоколы Parsec/Wiegand/Touch Memory/OSDP.
Модели семейства
PNR-EH26Клавиатурный считыватель проксимити-карт 125 кГц.
| Частота | 125 кГц (EM Marin 4100/4102, HID ProxCard II и аналоги) |
| Протоколы | Parsec, Wiegand (26–58 бит, по умолчанию 26), Touch Memory, OSDP (на базе RS-485) |
| Считывание | 30–100 мм в зависимости от карты |
| Питание | 9–16 В постоянного тока; номинальный ток 60 мА, максимальный 120 мА |
| Корпус | пластик ABS с силиконовой герметизацией, 150×46×22 мм; 0,21/0,15 кг брутто/нетто |
| Условия | −40…+55 °C; IP-66 |

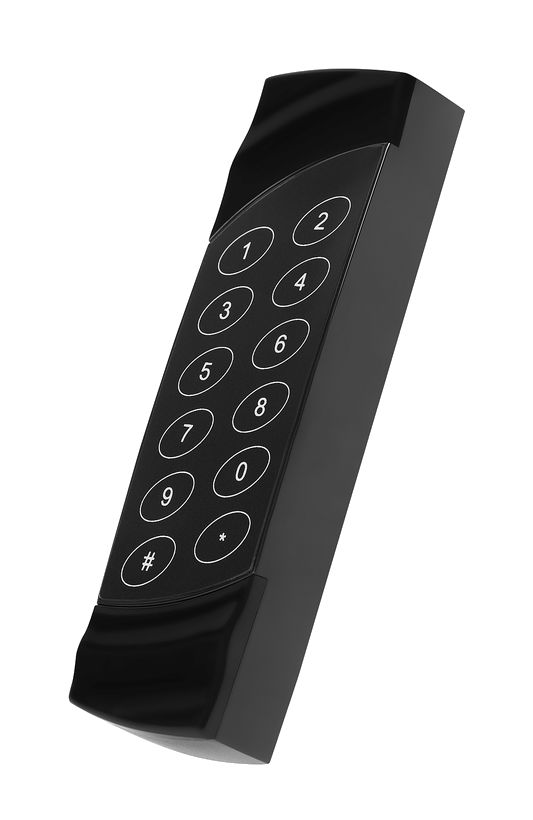

PNR-P26Клавиатурный считыватель карт 13,56 МГц.
| Частота | 13,56 МГц (Mifare Classic/ID/Plus в конфигурациях SL1 и SL3, ISO-15693 I-Code SLI, ISO-14443-B под заказ) |
| Протоколы | Parsec, Wiegand (26–58 бит, по умолчанию 26), Touch Memory, OSDP (на базе RS-485) |
| Считывание | 20–40 мм в зависимости от карты |
| Питание | 9–16 В постоянного тока; номинальный ток 150 мА, максимальный 200 мА |
| Корпус | пластик ABS, 150×46×22 мм; 0,21/0,15 кг брутто/нетто |
| Условия | −40…+55 °C; IP-66 |
Как это работает и подключается
- Считыватель распознаёт карту или код с клавиатуры и передаёт его контроллеру по одному из протоколов — Parsec, Wiegand, Touch Memory или OSDP на базе RS-485 (паспорта обеих моделей).
- PNR-EH26 и PNR-P26 совпадают по клавиатуре, IP-66 и набору протоколов (у EH26 корпус дополнительно герметизирован силиконом, у P26 — просто пластик ABS); различаются рабочей частотой, поддерживаемыми типами карт и набором доступных режимов клавиатуры — у PNR-EH26 есть режим «ПИН + карта», у PNR-P26 его нет (см. ниже).
- По РЭ доступны режимы прохода «Карта + ПИН», «Только ПИН» и «Только карта» у обеих моделей (для PNR-EH26 дополнительно «ПИН + карта» — только по Wiegand, начиная с прошивки 4.9); конкретный набор режимов зависит от версии прошивки и интерфейса подключения, режим выбирается утилитой PNR_Tune.
- После предъявления карты или ввода ПИН-кода в режимах «Карта + ПИН»/«ПИН + карта» считыватель 10 секунд (по умолчанию, настраивается в PNR_Tune) ждёт второй фактор; каждое нажатие клавиши сбрасывает таймер заново.
- При работе по интерфейсу Parsec (обе модели) ПИН-код для карты вычисляется самим считывателем по алгоритму, а не хранится в контроллере; после пяти подряд неверно введённых ПИН-кодов считыватель сигнализирует контроллеру признак подбора кода и блокируется на 1 минуту. Такая же блокировка на 1 минуту после пяти неудачных попыток описана и для режима «ПИН + карта» по Wiegand у PNR-EH26. В режиме «Карта + ПИН» по Wiegand/Touch Memory/OSDP и в режиме «Только ПИН» по OSDP считыватель просто передаёт код клавиатуры контроллеру — проверку ПИН-кода и лимит попыток РЭ этих режимов не описывает: это делает контроллер.
- По интерфейсу Parsec обе модели поддерживают «код принуждения»: если после карты ввести правильный ПИН-код, увеличенный на 1 в младшем разряде, считыватель откроет доступ, но одновременно передаст контроллеру сигнал тревоги (скрытое принуждение).
Монтаж
- Питать от стабилизированного источника постоянного тока 9–16 В с пульсациями не более 50 мВ; на длинной линии учитывать падение напряжения при максимальном токе модели (120 мА у EH26, 200 мА у P26).
- После хранения или перевозки при отрицательных температурах паспорт предписывает выдержать считыватель в нормальных условиях не менее 1 часа перед включением.
- Паспорт запрещает чистку абразивными и химически активными веществами и не допускает эксплуатацию при токопроводящей пыли, парах кислот/щелочей и соляном тумане.
- Максимальная длина кабеля (неэкранированный многожильный, сечение провода 0,22 мм²) — 50 м для протоколов Parsec и Wiegand, 30 м для Touch Memory; для Parsec на расстоянии 50–100 м или при подключении двух считывателей по трём проводам общий и питающий провод нужно взять сечением 0,32 мм². Подключение по OSDP — только витой парой не ниже 3-й категории.
- РЭ отдельно указывает опробованные на линии 100 м марки кабеля для Parsec/Wiegand: КПСВВнг(А)-LS 4×2×0,5 и огнестойкий КПСнг(А)-FRHF 4×2×0,5.
Примеры
Дверь с проверкой карты и ПИН-кода
Встроенная клавиатура в паспортах обеих моделей — для двухфакторного доступа на одной точке прохода.
Смешанный парк карт на улице
PNR-EH26 по паспорту читает 125 кГц (EM Marin/HID Prox), PNR-P26 — 13,56 МГц (Mifare); выбор модели зависит от частоты уже закупленных карт.
Частые вопросы
Можно ли ставить PNR-P26 на улице?
Да, паспорт указывает IP-66 и рабочий диапазон −40…+55 °C — как и у PNR-EH26.
Чем отличаются EH26 и P26 от моделей без цифры 26?
Этой парой паспортов подтверждена встроенная клавиатура для ПИН-кода; остальные параметры (протоколы, IP-66) сверять по паспорту конкретной модели серии.
Сколько времени есть на ввод второго фактора (карта/ПИН)?
По умолчанию 10 секунд с момента предъявления первого фактора; таймер сбрасывается при каждом нажатии клавиши, значение можно изменить в утилите PNR_Tune.
Что произойдёт после нескольких неверных попыток ввода ПИН-кода?
По интерфейсу Parsec (обе модели) и по Wiegand в режиме «ПИН + карта» (только PNR-EH26) — после пяти неудачных попыток считыватель сам блокируется на 1 минуту. В остальных сочетаниях режима и интерфейса такой блокировки на стороне считывателя РЭ не описывает — код проверяет контроллер.
Есть ли скрытый тревожный код на случай принуждения?
Да, по интерфейсу Parsec: если после карты ввести правильный ПИН-код, увеличенный на 1 в младшем разряде, считыватель откроет доступ и одновременно передаст контроллеру сигнал тревоги.
Нюансы и грабли
- Не путать с моделями серии без клавиатуры (например, PNR-EH15/PNR-P15) — суффикс 26 в этой паре паспортов означает именно клавиатурное исполнение.
- Код Wiegand по умолчанию 26 бит, но программируется в диапазоне 26–58 бит — при подключении к чужому контроллеру сверять реальную настройку протокола, а не полагаться на заводскую по умолчанию.
- Считыватель ремонтируется и восстанавливается только на предприятии-изготовителе — паспорт не описывает ремонт на месте.
- Режим «ПИН + карта» есть только у PNR-EH26 и только по Wiegand с прошивкой 4.9+; у PNR-P26 такого режима нет вовсе — уточнять прошивку и интерфейс перед проектированием сценария входа.
- Блокировка на 1 минуту после пяти неверных ПИН-кодов — поведение считывателя, а не контроллера, и описана в РЭ только для интерфейса Parsec и для режима «ПИН + карта» по Wiegand у PNR-EH26; в остальных сочетаниях режима и интерфейса код проверяет контроллер, и лимита попыток на стороне считывателя РЭ не оговаривает.
- «Код принуждения» (ПИН+1 в последней цифре) по интерфейсу Parsec открывает дверь, но включает тревогу — предупреждать заказчика об этой функции до сдачи объекта, чтобы случайная опечатка не считалась ложной тревогой.
