Считыватели Parsec PNR-P19.B и PNR-P19.S: банковские карты в СКУД

Два считывателя 13,56 МГц, корпус IP-66: P19.B — Mifare и банковские карты по Parsec/Wiegand/Touch Memory/OSDP, P19.S — хеш банковской карты по OSDP плюс UID Mifare Classic/Ultralight.

Бесконтактные считыватели Parsec PNR-P19.B и PNR-P19.S

Модели семейства

PNR-P19.BСчитыватель Mifare и банковских карт (MasterCard, «МИР», Visa) по нескольким протоколам.

Корпус	пластик ABS, герметизация силиконовым компаундом; 150×50×22 мм; 0,212 кг / 0,152 кг
Частота	13,56 МГц, отклонение не более 850 кГц
Питание	9–16 В постоянного тока; номинальный ток 50 мА, максимальный 120 мА
Расстояние считывания	20–40 мм (от 10 мм для банковских карт)
Защита	IP-66; −40…+55 °C
Протоколы	Parsec, Wiegand, Touch Memory, OSDP

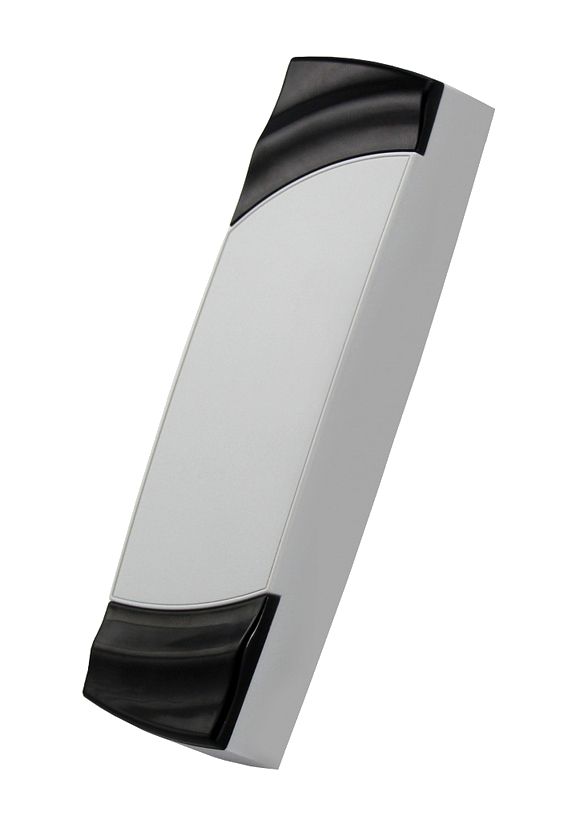

PNR-P19.SСчитыватель, специализированный на банковских картах (хеш PAN) и части карт Mifare; работает по OSDP.

Корпус	пластик ABS; 150×46×22 мм; 0,21 кг / 0,15 кг
Частота	13,56 МГц, отклонение не более 850 кГц
Питание	9–16 В постоянного тока; номинальный ток 50 мА, максимальный 120 мА
Расстояние считывания	20–40 мм
Защита	IP-66; −40…+55 °C
Протоколы	OSDP всегда; Touch Memory и Wiegand — начиная с прошивки 1.2

Как это работает и подключается

P19.B передаёт код контроллеру по Parsec, Wiegand, Touch Memory или OSDP — набор протоколов шире, а идентификаторы включают Mifare Classic/Plus/ID/Ultralight и банковские карты.
P19.S работает только по OSDP (с прошивки 1.2 — также Touch Memory и Wiegand с переменным форматом); режимы чтения программируются мастер-картами через утилиты PNR_Tune и MCardCreator.

Монтаж

Питать от стабилизированного источника постоянного тока 9–16 В.
Не эксплуатировать под прямыми солнечными лучами, при резких перепадах температуры/влажности и в среде токопроводящей пыли, паров кислот/щелочей, солевого тумана, коррозионных газов; после отрицательных температур выдержать 1 ч перед включением.
Для P19.S код карты по OSDP передаётся в 8-байтовом представлении — при выборе контроллера проверить поддержку этого формата.

Примеры

Проход по банковской карте

PNR-P19.S по паспорту читает хешированный PAN-номер физических и виртуальных банковских карт — чтение PAN включено всегда.

Смешанный доступ: карта Mifare или банковская карта

PNR-P19.B в одном корпусе принимает и обычные карты Mifare, и банковские карты MasterCard/«МИР»/Visa.

Частые вопросы

Чем P19.S отличается от P19.B?

По паспортам P19.B поддерживает больше протоколов (Parsec/Wiegand/Touch Memory/OSDP) и карты Mifare целиком; P19.S специализирован на банковских картах и по умолчанию работает только по OSDP.

Нужна ли отдельная утилита для банковских карт на P19.S?

Да — паспорт указывает утилиту MCardCreator для ключей «Защищённого UID» и хеширования PAN, версия PNR_Tune не ниже 3.10.18.35.

Нюансы и грабли

P19.S не читает карты Mifare в открытом режиме — только UID/«Защищённый UID» для Mifare Classic и UID для Mifare Ultralight; полноценную работу с Mifare даёт только P19.B.
P19.S без прошивки 1.2 работает исключительно по OSDP — Wiegand и Touch Memory на нём недоступны до обновления.
Ключи для «Защищённого UID» и хеширования PAN на P19.S задаются отдельной утилитой MCardCreator, а не PNR_Tune — не путать инструменты.

Документация

Parsec — паспорт считывателя PNR-P19.B, ТУ 26.30.50-004-51305942-2017.08
Parsec — паспорт считывателя PNR-P19.S, ТУ 26.30.50-004-51305942-2017.08
