Считыватели Parsec PNR-X03E/X19/X19.B/X26: proximity-линейка X
Бесконтактные считыватели СКУД на 13,56 МГц и 125 кГц с протоколами Parsec, Wiegand, Touch Memory и OSDP. X19.B добавляет банковские карты, X26 — клавиатуру.
Модели семейства
PNR-X03EСчитыватель без корпуса на 13,56 МГц и 125 кГц; паспорт указывает только материал корпуса «без корпуса», конкретный способ применения не описывает.
| Корпус | без корпуса; 136×50×14 мм; вес брутто/нетто 0,15 кг / 0,035 кг |
| Частота | 13,56 МГц (отклонение не более 850 кГц) и 125 кГц |
| Питание | 9–16 В постоянного тока; номинальный ток 100 мА, максимальный 160 мА |
| Расстояние считывания | 13,56 МГц — 20–40 мм (от 10 мм для банковских карт и смартфонов, до 80 мм для карт ISO-15693); 125 кГц — 30–50 мм |
| Протоколы | Parsec, Wiegand (26–58 бит), Touch Memory, OSDP |
| Температура | −10…+55 °C |

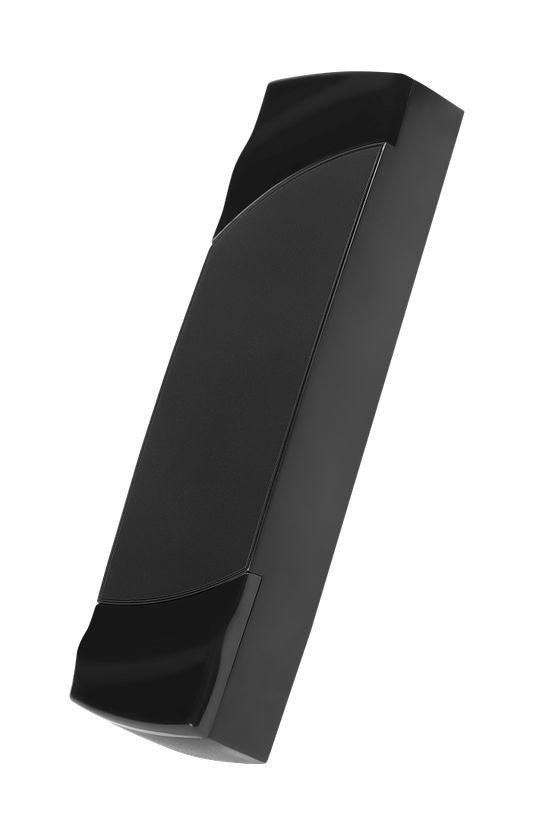

PNR-X19Считыватель в герметичном корпусе IP-66 на 13,56 МГц и 125 кГц.
| Корпус | пластик ABS, герметизация силиконовым компаундом; 150×46×22 мм; 0,21 кг / 0,15 кг |
| Частота | 13,56 МГц (±850 кГц) и 125 кГц |
| Питание | 9–16 В постоянного тока; номинальный ток 110 мА, максимальный 200 мА |
| Расстояние считывания | 13,56 МГц — 20–40 мм (от 10 мм для банковских карт); 125 кГц — 30–50 мм |
| Защита | IP-66; −40…+55 °C |
| Протоколы | Parsec, Wiegand, Touch Memory, OSDP |

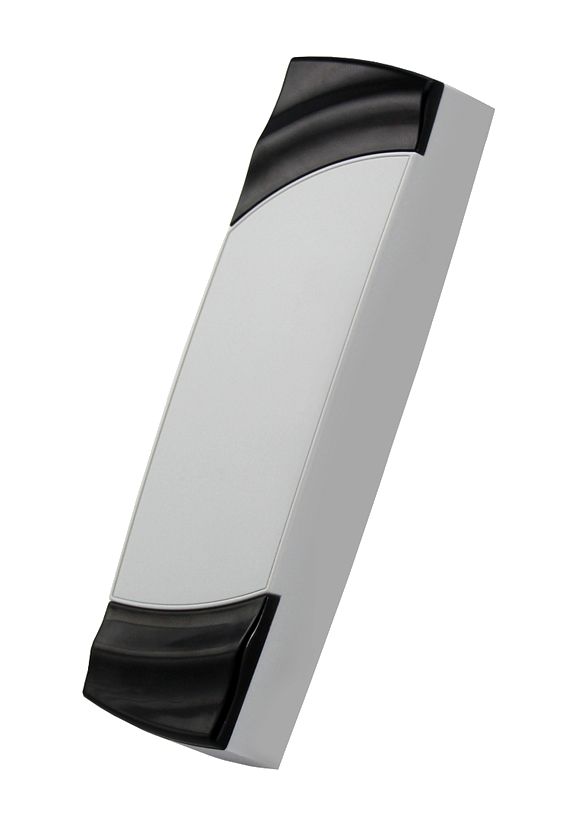

PNR-X19.BТот же корпус, что у X19, плюс приём банковских карт MasterCard, «МИР» и Visa.
| Корпус | пластик ABS, герметизация силиконовым компаундом; 150×46×22 мм; 0,21 кг / 0,15 кг |
| Частота | 13,56 МГц (±850 кГц) и 125 кГц |
| Питание | 9–16 В постоянного тока; номинальный ток 110 мА, максимальный 200 мА |
| Идентификаторы | карты Mifare; банковские карты MasterCard, «МИР», Visa; Android NFC с виртуальной картой Visa |
| Защита | IP-66; −40…+55 °C |
| Протоколы | Parsec, Wiegand, Touch Memory, OSDP |

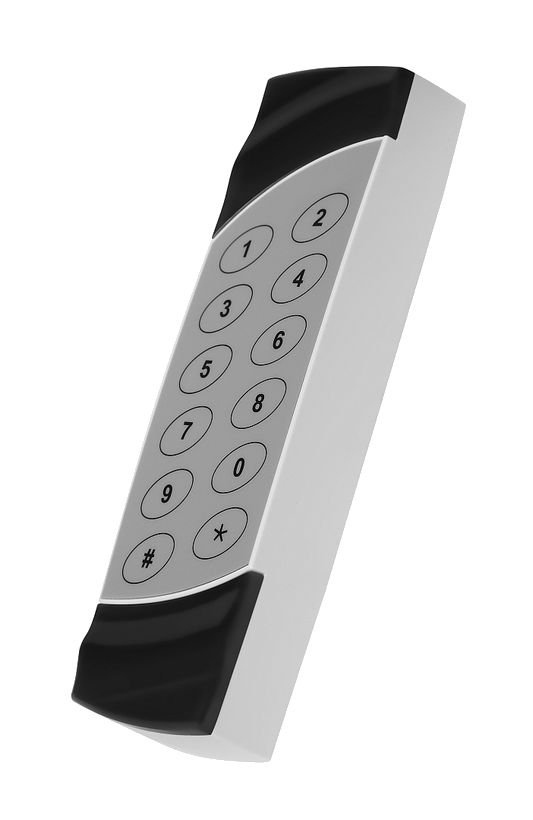

PNR-X26Клавиатурный вариант в том же корпусе, что X19.
| Корпус | пластик ABS; 150×46×22 мм; 0,21 кг / 0,15 кг |
| Частота | 13,56 МГц (±850 кГц) и 125 кГц |
| Питание | 9–16 В постоянного тока; номинальный ток 110 мА, максимальный 200 мА |
| Расстояние считывания | 13,56 МГц — 20–40 мм (от 10 мм для банковских карт, от 60 мм для карт I-Code); 125 кГц — 30–50 мм |
| Защита | IP-66; −40…+55 °C |
| Протоколы | Parsec, Wiegand, Touch Memory, OSDP |
| Клавиатура | сенсорная; режимы «Карта + ПИН», «Только ПИН», «Только карта»; ввод до 12 цифр, завершение клавишей «#», сброс — «*» |
Как это работает и подключается
- Считыватель принимает код карты или брелока на частоте 13,56 МГц (Mifare, NFC-смартфоны; у X19.B — также банковские карты) либо 125 кГц (EM Marin, HID) и передаёт его контроллеру по одному из протоколов: Parsec, Wiegand (программируемая длина кода 26–58 бит), Touch Memory или OSDP на базе RS-485.
- X19.B дополнительно распознаёт банковские карты MasterCard, «МИР» и Visa; X26 клавиатурный.
- Идентификаторы обеспечивают 10 млн. кодовых комбинаций — паспорт относит это к высокому уровню устойчивости к несанкционированному доступу по ГОСТ Р 51241-2008.
- Apple Pay и полная поддержка Mifare Plus (конфигурация SL3) заявлены только у X03E, X19 и X26 — паспорт X19.B их не упоминает, зато вместо Apple Pay у X19.B заявлен приём банковских карт MasterCard/«МИР»/Visa и идентификация через Android NFC (нефинансовое приложение СКУД с виртуальной картой Visa на смартфоне, не платёж).
- У X03E, X19 и X26 обе функции зависят от версии прошивки: Mifare Plus в конфигурации SL1 работает с прошивки 3.2, полный функционал SL1/SL3 — с 4.6 и выше; Apple Pay — с прошивки 3.9 у X03E, а у X19/X26 порог зависит от серийного номера устройства (2.2 и выше для старых серий, 3.9 и выше для новых).
- РЭ PNR-X19 и PNR-X26. Провода 8-жильного кабеля: красный +12 В, чёрный GND, белый W1/SIG (OSDP: A+), зелёный W0/SIG (OSDP: B-), оранжевый LED-G, жёлтый BEEP/ADR, коричневый LED-R, синий SECURE. Wiegand: зелёный и белый на клеммы контроллера; Touch Memory: зелёный и белый соединить; Parsec: белый, зелёный и оранжевый вместе на клемму SIG; OSDP: белый на A+, зелёный и жёлтый вместе на B- линии RS-485.
- Тип интерфейса определяется автоматически при включении по коммутации проводов: один короткий сигнал — Wiegand, два — Touch Memory, три — Parsec, четыре — OSDP. С контроллерами OSDP автоопределение может работать неверно из-за опроса на линии RS-485 — тип интерфейса лучше заранее задать утилитой PNR_Tune (при заданном интерфейсе звуковых сигналов нет, считыватель сразу ждёт технологическую карту).
- Технологическая карта Parsec (создаётся в PNR_Tune) перепрограммирует считыватель, если поднести её в течение 10 секунд после подачи питания. Настройки по умолчанию: Wiegand 26 бит (допустимо от 26 до 58), адрес OSDP 1, скорость OSDP 9600, интерфейс — автоопределение, Mifare — защищённый режим выключен, сектор для защищённого режима — 1.
- Защищённый режим Mifare: считыватель и карта взаимно аутентифицируются по сектору карты. «Защищённый Parsec» отдаёт код, записанный в секторе утилитой SePro; «Защищённый UID» — UID карты (для Mifare ID возможен только он). Аппаратно режим включает замыкание синего провода SECURE на GND — оно приоритетнее настроек PNR_Tune. Транспортный ключ нужно сменить на собственный, а мастер-карту хранить надёжно.
- X26, клавиатура: после чтения карты считыватель 10 секунд ждёт PIN, в это время карты не читаются; код передаётся по «#», «*» очищает ввод. По Parsec: три неверных PIN — признак подбора кода и блокировка на одну минуту; PIN, увеличенный на единицу в младшем разряде, даёт «код принуждения» — дверь откроется, но в системе будет тревога. По OSDP можно перевести в режим «только ПИН», в том числе с посимвольной передачей.
- Apple Pay (с прошивки 3.9, включается флажком в PNR_Tune) работает только по части PAN-номера виртуальной карты EMV, платёжная часть недоступна; для Android нужны ОС 4.4 или выше и программа Parsec Card Emulator, а в PNR_Tune — флажок «Parsec Smartphone».
Монтаж
- Питать от стабилизированного источника постоянного тока 9–16 В, допустимый размах пульсаций питания — не более 50 мВ; после отрицательных температур выдержать устройство в нормальных климатических условиях не менее 1 ч перед включением.
- Не эксплуатировать и не хранить под прямыми солнечными лучами, при резких перепадах температуры и влажности, в среде токопроводящей пыли, паров кислот/щелочей, солевого тумана и коррозионных газов.
- Для очистки не применять абразивные и химически активные вещества; ремонт — только на предприятии-изготовителе.
- На складе — не более 15 шт. в стопке в упаковочной таре, в отапливаемом помещении.
- Крепление X19/X26: два отверстия Ø6 мм глубиной 35 мм на одной вертикали, центры — 132 мм, дюбели и саморезы в комплекте; верхнюю и нижнюю накладки защёлкнуть (можно зафиксировать каплей нитроклея, но демонтаж затруднится). Расстояние между центрами считывателей по задней стенке — не менее 20 см; на металл не ставить; радиус изгиба кабеля у основания — не менее 10 мм.
- Кабель: неэкранированный многожильный с сечением жилы 0,22 мм2 — до 50 м для Parsec, Wiegand и Touch Memory. Увеличить до 0,32 мм2 общий и питающий провода при удалении до 100 м по Parsec или при подключении двух считывателей по трём проводам (можно объединить два провода). OSDP — только витая пара не ниже третьей категории, до 1200 м без учёта питания. Если питание на считывателе упало ниже 9 В — увеличить сечение питания, при неудаче поставить отдельный стабилизированный блок.
- Проверено на 100 м (Wiegand к чужим контроллерам, Parsec и Wiegand к контроллерам Parsec): КПСВВнг(А)-LS 4x2x0.5 и КПСнг(А)-FRHF 4x2x0.5.
- Parsec: адрес считывателя — жёлтый провод на GND даёт адрес 0 (наружный), не подключён — адрес 1 (внутренний); один кабель на два считывателя. С NC-1000M, NC-5000 и NC-32K/NC-32K-IP используйте только зелёный провод W0/SIG, без белого и оранжевого, иначе возможны ложные коды вида «1CFFFFFF». Parsec и Wiegand к контроллеру Parsec подключаются через модуль сопряжения NI-TW.
- OSDP: каждому считывателю на линии RS-485 задать уникальный адрес заранее в PNR_Tune; на последнем считывателе — терминирующий резистор 120 Ом (обязательно и для одного считывателя, если кабель длиннее 10 м); не подключайте к одному контроллеру больше 8 считывателей — вырастет время отклика.
- Программирование PNR_Tune по RS-485: нужен конвертер USB↔RS-485; при отключённом питании белый и коричневый провода — на A+, зелёный — на B-, остальные не подключать, затем подать питание — светодиоды мигают поочерёдно зелёным и красным. Возврат к заводским настройкам: зелёный и синий вместе, подать питание (один длинный и один короткий сигнал), в течение 10 с разъединить и соединить зелёный с коричневым (один короткий и один длинный сигнал, мигает красный). Потеря мастер-карты в защищённом режиме лечится только сбросом, при котором данные считывателя теряются.
Примеры
Считыватель без собственного корпуса
У PNR-X03E материал корпуса в паспорте указан как «без корпуса»; конкретный способ установки (например, в турникет) паспорт не называет — это только практическая догадка монтажника.
Точка прохода с банковской картой
PNR-X19.B по паспорту принимает банковские карты MasterCard, «МИР» и Visa как идентификатор в дополнение к картам Mifare — карта используется для прохода, а не для платежа.
Частые вопросы
Чем X19.B отличается от обычного X19?
По паспорту X19.B в тех же габаритах явно и развёрнуто принимает банковские карты MasterCard, «МИР» и Visa; у X19 в паспорте есть расхождение между разделами — в перечне идентификаторов банковские карты не названы, хотя в таблице дальности есть строка «от 10 мм для банковских карт». Проверить на изделии при ПНР.
Что означает материал корпуса «без корпуса» у PNR-X03E?
По паспорту это устройство размером 136×50×14 мм без собственного корпуса; конкретный способ установки паспорт не описывает.
Какой средний срок службы и наработка на отказ у считывателей линейки?
По паспорту — среднее время наработки на отказ 200 000 часов при оптимальных условиях, срок службы не менее 8 лет.
Какая гарантия у считывателей Parsec X-линейки?
Гарантийный срок хранения — 5 лет со дня изготовления, гарантийный срок работы — 3 года со дня поставки потребителю при соблюдении условий эксплуатации.
Как включить защищённый режим Mifare аппаратно?
Замкнуть синий провод SECURE на чёрный GND — считыватель работает только в режиме «Защищённый Parsec» и игнорирует настройки PNR_Tune. Можно включать тумблером, например, на ночь.
Что такое PNR_Tune и откуда её взять?
Утилита настройки считывателей (интерфейс, формат Wiegand, полярность индикации, адрес OSDP, типы карт, защищённый режим, технологические карты, обновление прошивки); скачивается с сайта www.parsec.ru.
Как работает ввод PIN на PNR-X26?
Сначала карта, затем 10 секунд на ввод PIN с подтверждением «#»; «*» стирает набранное. Три ошибки подряд — блокировка на минуту и признак подбора кода контроллеру.
Нюансы и грабли
- PNR-X03E продаётся без корпуса — не путать с герметичными X19/X19.B/X26 (IP-66): для модуля нужен собственный корпус или готовое посадочное место.
- В паспортах X19 и X26 есть расхождение между разделами: в перечне идентификаторов банковские карты не названы (там Mifare, ISO-14443-B, ISO-15693, Apple Pay, Android NFC, EM Marin/HID), а в таблице дальности считывания той же модели есть строка «от 10 мм для банковских карт». Проверить на изделии при ПНР; под задачу с банковскими картами закладывать X19.B, у которой эта функция описана явно и развёрнуто.
- Клавиатура есть только у X26; у X19 и X19.B её нет — но паспорт X26 не уточняет режим её совместной работы с картой.
- Apple Pay и полный Mifare Plus (SL3) паспорт заявляет только для X03E, X19 и X26, и зависят от версии прошивки/серийного номера — на старой прошивке карта может не читаться в расширенном режиме; у X19.B Apple Pay в паспорте не заявлен вовсе, только банковские карты и Android NFC.
- Для карт HID проверьте до монтажа, какой код выдаёт считыватель; при необходимости заранее перепрограммируйте формат Wiegand в PNR_Tune. С прошивки 4.1 режим «HID как в карте» несовместим с прошивками более ранних версий; в ParsecNET лучше работать без него.
- Типичные причины «Взлом считывателя» в Parsec и неустойчивой связи по РЭ: пережатый кабель при креплении, перепутанные адреса внешний/внутренний или полярность, неэкранированный кабель вместе с силовыми (наводки); экранированный кабель нужно заземлять.
- Индикация по Wiegand и Touch Memory: уровень включения разный — для Wiegand логический ноль, для Touch Memory единица; полярность меняется утилитой PNR_Tune. При Touch Memory без управления индикацией оранжевый и жёлтый провода нужно соединить с GND, иначе зелёный светодиод и звук работают постоянно.
Документация
- Parsec — паспорт считывателя PNR-X03E, ТУ 26.30.50-004-51305942-2017.16
- Parsec — паспорт считывателя PNR-X19, ТУ 26.30.50-004-51305942-2017.12
- Parsec — паспорт считывателя PNR-X19.B, ТУ 26.30.50-004-51305942-2017.12
- Parsec — паспорт считывателя PNR-X26, ТУ 26.30.50-004-51305942-2017.13
- Parsec — считыватель PNR-X19, руководство по эксплуатации (серый)_-_Руководство_по_эксплуатации.txt
- Parsec — считыватель PNR-X26, руководство по эксплуатации, версия 2.5
