Считыватели Parsec PR-EH01/03/05/09 — Proximity 125 кГц

Четыре типоразмера Proximity-считывателей 125 кГц: компактный PR-EH01, увеличенные PR-EH03/09 и стальной PR-EH05 с расширенным диапазоном температур. Протоколы Touch Memory и Wiegand, IP-66.

Считыватели Parsec PR-EH01, PR-EH03, PR-EH05 и PR-EH09

Модели семейства

PR-EH01Самый компактный корпус серии.

Корпус	пластик ABS, 68×101×13,6 мм, вес 0,18/0,1 кг
Температура	от -20 до +55 °C, хранение от -40 до +60 °C
Дальность (SlimProx / StandProx / ProxCard-серия / брелоки MiniTag-TagProx)	50-70 / 40-60 / 50-60 / 30-40 мм

PR-EH03Увеличенный пластиковый корпус, наибольшая дальность в серии.

Корпус	пластик ABS, 150×46×22 мм, вес 0,21/0,15 кг
Температура	от -20 до +55 °C, хранение от -40 до +60 °C
Дальность (SlimProx / StandProx / ProxCard-серия / брелоки)	80-120 / 60-100 / 40-80 / 30-50 мм

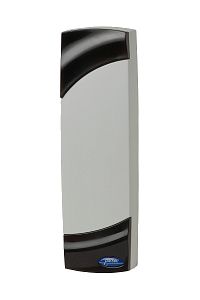

PR-EH09По паспорту — те же материал, размер и характеристики, что у PR-EH03 (в таблице у них общая колонка значений); в чём именно отличие от PR-EH03, паспорт не поясняет.

Корпус	пластик ABS, 150×46×22 мм, вес 0,21/0,15 кг
Температура	от -20 до +55 °C, хранение от -40 до +60 °C

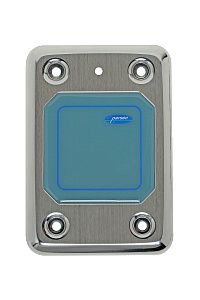

PR-EH05В стальном корпусе, расширенный диапазон рабочих температур.

Корпус	нержавеющая сталь, 115×80×15 мм, вес 0,3/0,23 кг
Температура	от -40 до +55 °C, хранение от -50 до +60 °C
Дальность (SlimProx / StandProx / ProxCard-серия / брелоки)	30-50 / 20-40 / 30-40 / 10-20 мм

Как это работает и подключается

Считыватели работают с картами и брелоками EM Marin и HID на частоте 125 кГц и подключаются к контроллеру по протоколам Touch Memory или Wiegand.
Питание — от стабилизированного источника 8-16 В постоянного тока, ток потребления не более 80 мА; корпус всех четырёх моделей — IP-66.

Монтаж

Паспорт не содержит схем подключения — распиновку и разводку под Touch Memory/Wiegand смотреть в документации на контроллер СКУД Parsec.
Дальность считывания в таблице 1 приведена при питании 12-14 В, пульсациях не более 50 мВ и без электромагнитных помех в полосе 100-150 кГц — на объекте цифры могут быть ниже.
Хранить в таре не более 15 штук в стопке, в отапливаемом складском помещении; PR-EH01/03/09 — при -40…+60 °C, PR-EH05 — при -50…+60 °C.

Примеры

Точка с расширенным диапазоном температур

PR-EH05 в стальном корпусе паспорт даёт диапазон -40…+55 °C против -20…+55 °C у остальных моделей серии — шире по морозу; про антивандальность или уличное применение паспорт не говорит.

PR-EH03 и PR-EH09 — общая колонка характеристик

В таблице 1 паспорта у этих моделей одинаковые размер корпуса, вес и материал — но паспорт не поясняет, чем они различаются и взаимозаменяемы ли на практике.

Частые вопросы

Чем PR-EH03 отличается от PR-EH09?

В таблице 1 паспорта у них общая колонка характеристик — одинаковые материал, размер корпуса и вес; в чём конкретно разница, паспорт не поясняет.

Какая модель работает при самом сильном морозе?

PR-EH05 — металлический корпус и диапазон -40…+55 °C против -20…+55 °C у PR-EH01/03/09; про антивандальность или уличную установку паспорт не сообщает.

Нюансы и грабли

Материал корпуса и рабочий диапазон в таблице 1 сведены по группам: PR-EH01 и PR-EH03/09 — пластик ABS, -20…+55 °C; PR-EH05 — нержавеющая сталь, -40…+55 °C. Расширенный диапазон температур — только у PR-EH05; про антивандальность паспорт ничего не говорит.
Дальность считывания в паспорте — идеальная, при 12-14 В без помех; не гарантия для всех условий объекта.
Паспорт — не РЭ: схем подключения и распиновки в нём нет, для монтажа нужен отдельный документ на контроллер или интерфейс.

Документация

Parsec (НПО Релвест) — Proximity считыватели PR-EH01, PR-EH03, PR-EH05, PR-EH09, паспорт, версия 3.8
