Parsec · считыватели СКУД (настольные USB и настенные)
Считыватели Parsec PR: настольные PR-EH08/PR-P08 и настенные PR-P05/PR-P09
Четыре считывателя из двух руководств Parsec: PR-EH08 и PR-P08 подключаются к ПК по USB, PR-P05 и PR-P09 — к контроллеру СКУД. Назначение и интерфейсы не следует смешивать.
Модели семейства
PR-EH08Настольный USB-считыватель идентификаторов EM Marin и HID; передаёт код в ПО на ПК.
| Назначение | Настольное считывание и передача кодов бесконтактных идентификаторов в приложение |
| Частота | 125 кГц |
| Питание и ток | от USB-порта ПК; максимальный ток 60 мА |
| Обмен с ПК | 9600 бод |
| Общее для настольных моделей | корпус ABS 147×81×27 мм; IP54; рабочая температура 0…+55 °C |

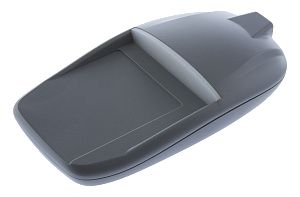

PR-P08Настольный USB-считыватель карт Mifare и других карт ISO-14443A; защищённый режим доступен только этой модели из настольной пары.
| Частота | 13,56 МГц |
| Питание и ток | от USB-порта ПК; максимальный ток 200 мА |
| Обмен с ПК | 115200 бод |
| Особенность | в ParsecNET возможен защищённый режим с Mifare Classic (Crypto-1); для выпуска карт применяется SePro |
| Общее для настольных моделей | корпус ABS 147×81×27 мм; IP54; рабочая температура 0…+55 °C |

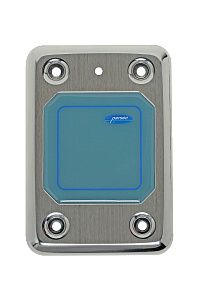

PR-P05Настенный считыватель в стальном антивандальном корпусе для подключения к контроллеру СКУД.
| Корпус | стальной антивандальный |
| Интерфейсы | Parsec, Wiegand 26 или Touch Memory — выбор по соединению сигнальных проводов при включении |
| Питание | 9-16 В постоянного тока от стабилизированного источника, обычно БП контроллера; ток потребления не более 180 мА |
| Крепление | четыре отверстия диаметром 6 мм, глубиной 35 мм, центры 83×46 мм |
| Степень защиты | IP-66 |
| Дальность считывания | 20-40 мм в зависимости от типа карты (при питании 12-14 В и пульсациях не более 50 мВ) |
| Температура/влажность | от -25 до +80°C; влажность 0-99% при +40°C без конденсации |
| Рабочая частота | 13,56 МГц, отклонение не более 850 кГц |

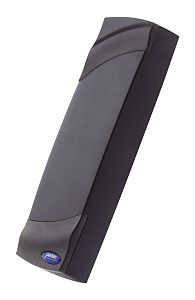

PR-P09Настенный считыватель в пластиковом корпусе для подключения к контроллеру СКУД.
| Корпус | пластиковый; в руководстве показаны чёрное и серое исполнения |
| Размеры корпуса | 150×46×22 мм |
| Интерфейсы | Parsec, Wiegand 26 или Touch Memory — выбор по соединению сигнальных проводов при включении |
| Питание | 9-16 В постоянного тока от стабилизированного источника, обычно БП контроллера; ток потребления не более 100 мА |
| Крепление | два отверстия диаметром 6 мм, глубиной 35 мм, расстояние между центрами 132 мм |
| Степень защиты | IP-66 |
| Дальность считывания | 20-40 мм в зависимости от типа карты (при питании 12-14 В и пульсациях не более 50 мВ) |
| Температура/влажность | от -25 до +80°C; влажность 0-99% при +40°C без конденсации |
| Рабочая частота | 13,56 МГц, отклонение не более 850 кГц |
Как это работает и подключается
- PR-EH08 и PR-P08 получают питание от USB-порта ПК; после подачи питания самотестирование завершается красной индикацией. Для стороннего приложения руководство описывает библиотеку prx08.dll и утилиту CNT4.
- У PR-P05 и PR-P09 интерфейс выбирается соединением проводов на момент включения питания: зелёный с белым — Touch Memory, отдельно — Wiegand 26, зелёный с белым и оранжевым — Parsec. В Parsec считывателю назначается адрес наружного или внутреннего устройства.
Монтаж
- Для настольных моделей применять комплектный USB 2.0 A-B кабель 1,8 м или аналогичный длиной не более 2 м; драйверы предусмотрены в ParsecNET 2.5, ParsecNET 3 и ParsecNET Office.
- PR-P05/PR-P09 подключать только при отключённом питании контроллера и считывателя, соблюдая полярность; для неэкранированного кабеля с жилами 0,22 мм² руководство ограничивает удаление от контроллера 50 м. Для Parsec на расстоянии свыше 50 м и до 100 м нужны жилы питания и общего провода 0,32 мм².
- PR-P09 не рекомендуется устанавливать на металлическую поверхность: уменьшается расстояние считывания. Между считывателями оставлять не менее 50 см.
- После транспортировки или хранения PR-EH08/PR-P08 при отрицательных температурах паспорт требует выдержать считыватель в нормальных условиях не менее 1 ч перед началом эксплуатации.
Примеры
Регистрация карт на ПК
Настольные PR-EH08 и PR-P08 передают считанные коды в ParsecNET; PR-P08 также применяется для выпуска карт в защищённом режиме через SePro.
Точка прохода
PR-P05 и PR-P09 передают код карты контроллеру по выбранному интерфейсу; решение о доступе принимает контроллер, а не сам считыватель.
Частые вопросы
Можно ли подключить PR-P05 или PR-P09 напрямую к USB-порту ПК?
Руководство PR-P05/PR-P09 описывает подключение к контроллеру по Parsec, Wiegand 26 либо Touch Memory; USB-подключение к ПК относится к PR-EH08/PR-P08.
Одинаковы ли PR-P05 и PR-P09 по корпусу?
Нет. В руководстве PR-P05 назван стальным антивандальным, PR-P09 — пластиковым; способы крепления также различаются.
На улице можно ставить PR-P05/PR-P09?
Паспорт напрямую про уличную установку не говорит, но даёт степень защиты IP-66 и рабочий диапазон от -25 до +80°C при соблюдении требований к питанию (9-16 В, пульсации не более 50 мВ).
Нюансы и грабли
- Настольные USB PR-EH08/PR-P08 и настенные PR-P05/PR-P09 относятся к разным схемам подключения: не применять распиновку кабеля настенных устройств к настольным.
- Звуковое подтверждение чтения карты PR-P05/PR-P09 не означает разрешение доступа: решение контроллера отображается внешней индикацией.
- У настольной пары защищённый режим поддерживает только PR-P08 (утилита SePro). Для настенных PR-P05/PR-P09 РЭ v4.19, § 3.2.4 описывает включение защищённого режима соединением синего провода Secure с чёрным GND: он предусмотрен для карт Mifare Classic 1/4K при подключении по Parsec, Wiegand 26 или Touch Memory. Администратор создаёт рабочие и мастер-карты утилитой SePro2; порядок их создания вынесен в руководство пользователя SePro2. Не путать SePro2 для PR-P05/PR-P09 с SePro для PR-P08.
- Паспорт PR-P08/PR-EH08 отдельно предупреждает: библиотека Mifare-SDK, дающая полный набор функций считывателя (в т.ч. работу с защищёнными секторами), в комплект поставки не входит — без неё доступен только базовый функционал, зависящий от использованного ПО и протокола.
- Заявленная дальность считывания 20-40 мм у PR-P05/PR-P09 обеспечивается только при питании 12-14 В и пульсациях не более 50 мВ и отсутствии радиопомех — при нестабильном питании реальная дальность будет меньше.
Документация
- Parsec, «Настольные считыватели PR-P08 и PR-EH08», руководство по эксплуатации, версия 2.16, стр. 3–6.
- Parsec, «Proximity считыватели PR-P05, PR-P09», руководство по эксплуатации, версия 4.19, стр. 3–10.
- Parsec — Паспорт считывателей PR-P08 и PR-EH08
- Parsec — Паспорт считывателей PR-P05 и PR-P09
