PR-EH16 и PR-P16 — клавиатурные считыватели Parsec
Клавиатурные считыватели в одном корпусе IP-66: PR-EH16 — 125 кГц (EM Marin, HID), PR-P16 — 13,56 МГц (Mifare и совместимые).
Модели семейства
PR-EH16Клавиатурный считыватель для карт EM Marin/HID, 125 кГц.
| Корпус | пластик ABS; 150×46×22 мм; 0,21 кг / 0,15 кг |
| Частота | 125 кГц |
| Питание | 8–16 В постоянного тока; ток не более 80 мА |
| Расстояние считывания | карта SlimProx 80–120 мм; StandProx 60–100 мм; ProxCard II/PhotoProx/ISOProx 40–80 мм; брелоки MiniTag/TagProx 30–50 мм |
| Защита | IP-66; −20…+55 °C |
| Протоколы | Touch Memory, Wiegand |

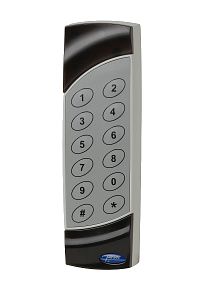

PR-P16Клавиатурный считыватель Mifare и совместимых карт, 13,56 МГц, автоопределение типа карты.
| Корпус | пластик ABS; 150×46×22 мм; 0,212 кг / 0,152 кг |
| Частота | 13,56 МГц, отклонение не более 850 кГц |
| Питание | 9–16 В постоянного тока; ток не более 180 мА |
| Расстояние считывания | 40–50 мм для карт типа Mifare Classic |
| Защита | IP-66; −25…+80 °C |
| Протоколы | Parsec, Wiegand 26, Touch Memory |
Как это работает и подключается
- Оба паспорта называют считыватели клавиатурными, но не описывают режим совместной работы клавиатуры с картой. PR-EH16 работает по Touch Memory и Wiegand; PR-P16 — по Parsec, Wiegand 26 и Touch Memory.
- PR-P16 определяет тип поднесённой карты автоматически и поддерживает более широкий список карт Mifare (Classic, Classic EV1, ID, Mini, Plus, Ultralight, Ultralight C/EV1, DESFire EV1/EV2) и эмуляцию SmartMX/SmartMX2/Smart eID.
Монтаж
- Питать от стабилизированного источника постоянного тока: PR-EH16 — 8–16 В, PR-P16 — 9–16 В.
- Заявленная дальность считывания обеспечивается при напряжении питания 12–14 В (PR-EH16) или 10–14 В (PR-P16), размахе пульсаций не более 50 мВ и отсутствии радиопомех в полосе сигнала карты.
- Не использовать абразивные и химически активные вещества при чистке; ремонт — только на предприятии-изготовителе.
Примеры
Замена простого считывателя на клавиатурный без смены частоты карт
PR-EH16 сохраняет частоту 125 кГц (EM Marin/HID), PR-P16 — 13,56 МГц (Mifare); выбор зависит от уже используемых карт.
Частые вопросы
Чем PR-EH16 отличается от PR-P16?
По паспортам PR-EH16 работает на 125 кГц с картами EM Marin/HID, PR-P16 — на 13,56 МГц с Mifare и совместимыми картами; протоколы подключения тоже разные.
Нужен ли для этих считывателей отдельный источник питания?
Паспорта требуют стабилизированный источник постоянного тока в своём диапазоне напряжения — 8–16 В для PR-EH16 и 9–16 В для PR-P16.
Нюансы и грабли
- PR-EH16 и PR-P16 работают на разных частотах (125 кГц и 13,56 МГц) — карты между ними не взаимозаменяемы, несмотря на одинаковый корпус.
- Диапазон рабочих температур различается: PR-EH16 −20…+55 °C, PR-P16 −25…+80 °C — не путать при выборе для холодного или горячего объекта.
- Дальность считывания PR-EH16 сильно зависит от типа идентификатора (от 30–50 мм для брелоков до 80–120 мм для карты SlimProx) — паспорт даёт диапазон, а не одно число.
Документация
- Parsec/НПО Релвест — паспорт Proximity считывателя PR-EH16, версия 2.7, ТУ 4372-005-18679038-2010.07
- Parsec/НПО Релвест — паспорт Proximity считывателя PR-P16, версия 2.9, ТУ 4372-005-18679038-2010.09
