ПЭАП · индикаторы прибытия наряда
БИГ — светодиод и геркон в одном корпусе (индикатор прибытия наряда)
Линейка ПЭАП: красный светодиод и геркон в одном корпусе. Исполнения: нормально разомкнутый, нормально замкнутый и переключающий контакт, для помещений и для улицы.
Модели семейства
БИГ-09Нормально разомкнутый геркон, внутри помещений.
| Контакт геркона | нормально разомкнутый |
| Геркон | до 100 В (Vac), до 0,25 А, до 10,0 Вт, сопротивление контакта 0,2 Ом |
| Красный светодиод | сила света не менее 20 мкд при токе 10 мА, ток не более 20 мА |
| Температура | -40…+75 °C |
| Кабель | 4*0,127 |
БИГ-09НТо же для наружной установки: компоненты внутри корпуса изолированы полимерным покрытием.
| Контакт геркона | нормально разомкнутый |
| Геркон | до 100 В (Vac), до 0,25 А, до 10,0 Вт, сопротивление контакта 0,2 Ом |
| Красный светодиод | сила света не менее 20 мкд при токе 10 мА, ток не более 20 мА |
| Температура | -40…+75 °C |
| Кабель | 4*0,127 |

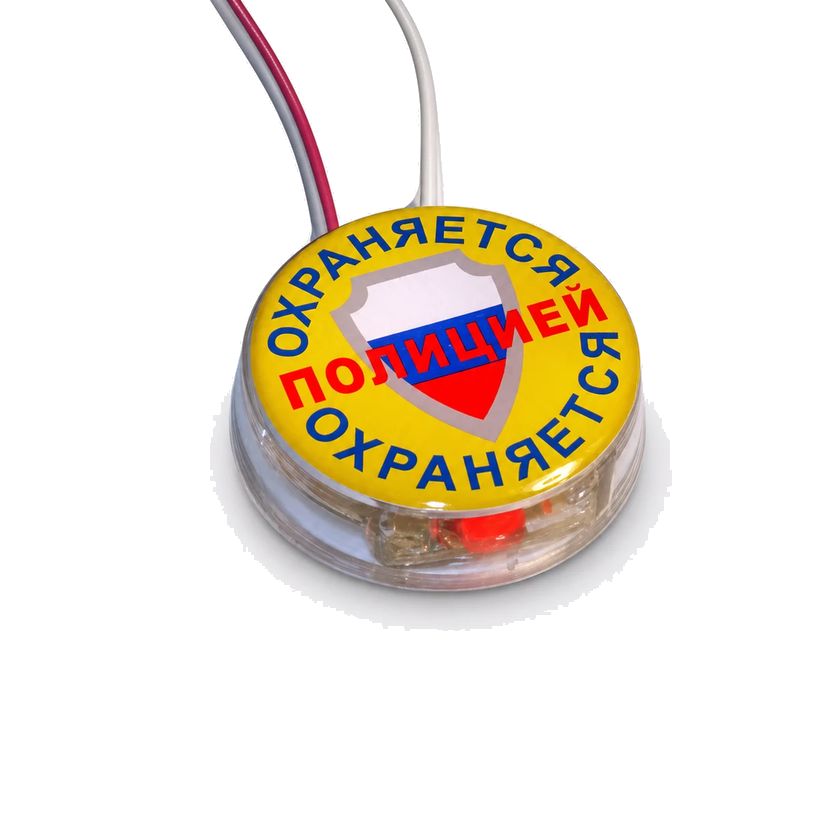

БИГ-11Нормально замкнутый геркон, внутри помещений.
| Контакт геркона | нормально замкнутый |
| Геркон | до 100 В (Vac), до 0,25 А, до 10,0 Вт, сопротивление контакта 0,2 Ом |
| Красный светодиод | сила света не менее 20 мкд при токе 10 мА, ток не более 20 мА |
| Температура | -40…+75 °C |
| Кабель | 4*0,127 |
БИГ-11ННормально замкнутый геркон, для наружной установки, компоненты изолированы полимерным покрытием.
| Контакт геркона | нормально замкнутый |
| Геркон | до 100 В (Vac), до 0,25 А, до 10,0 Вт, сопротивление контакта 0,2 Ом |
| Красный светодиод | сила света не менее 20 мкд при токе 10 мА, ток не более 20 мА |
| Температура | -40…+75 °C |
| Кабель | 4*0,127 |

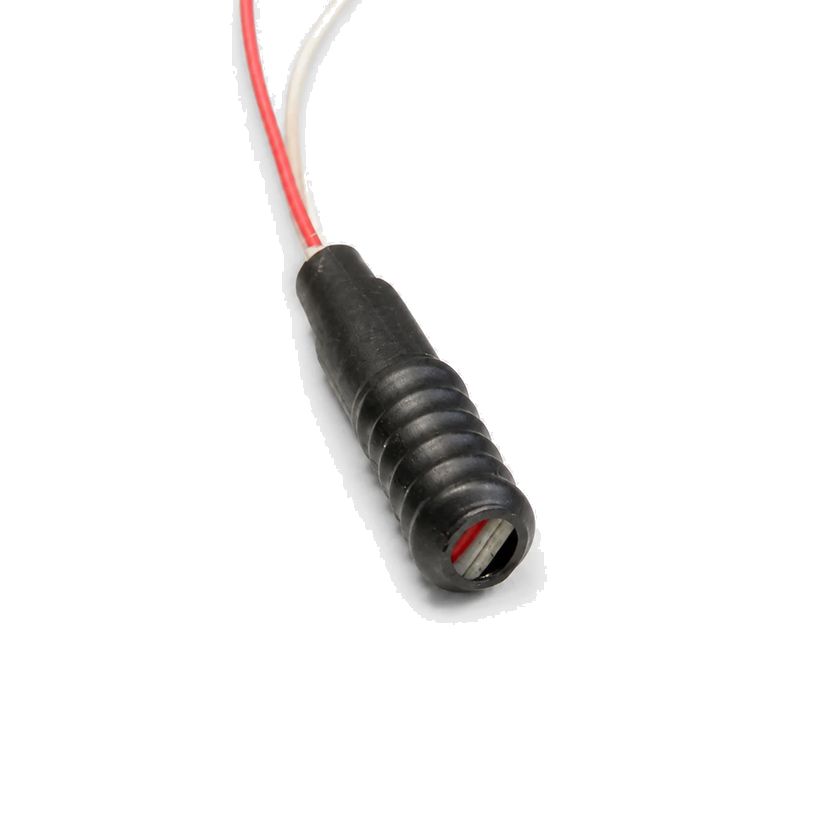

БИГ-17Переключающий геркон, внутри помещений; кабель на одну жилу больше.
| Контакт геркона | переключающий |
| Геркон | до 100 В (Vac), до 0,25 А, до 10,0 Вт, сопротивление контакта 0,2 Ом |
| Красный светодиод | сила света не менее 20 мкд при токе 10 мА, ток не более 20 мА |
| Температура | -40…+75 °C |
| Кабель | 5*0,127 |
БИГ-31В металлопластиковом корпусе (многослойный пластик, армированный металлом); на сайте назван полным аналогом БИГ-01.
| Контакт геркона | нормально разомкнутый |
| Геркон | до 100 В (Vac), до 0,25 А, до 10,0 Вт, сопротивление контакта 0,2 Ом |
| Красный светодиод | сила света не менее 20 мкд при токе 10 мА, ток не более 20 мА |
| Температура | -40…+75 °C |
| Кабель | 4*0,127 |
Как это работает и подключается
- Индикатор прибытия наряда: в одном корпусе красный светодиод и геркон.
- Исполнения различаются типом контакта геркона (нормально разомкнутый, нормально замкнутый, переключающий) и местом установки; параметры геркона и светодиода в таблицах на сайте у всех исполнений одинаковы.
- В том же разделе каталога есть миниатюрный магнитный брелок: внутри магнит диаметром 10,0 мм, его можно извлечь и закрепить самостоятельно.
Монтаж
- Корпус антивандальный из высокопрочного поликарбоната, не поддерживающего горения. Крепление шурупами с потайной головкой диаметром 3 мм, в комплект не входят.
- Сверху наклеивается самоклеющаяся этикетка на плёнке с высокой адгезией к пластикам. Запасные наклейки можно заказать; при заказе свыше 100 штук дизайн этикетки делают по эскизу заказчика.
- БИГ-09Н и БИГ-11Н — для наружной установки; БИГ-09, БИГ-11 и БИГ-17 — для установки внутри помещений.
Примеры
Индикатор прибытия наряда
Светодиод показывает состояние сигнализации, геркон служит извещателем прибытия наряда; оба в одном корпусе.
Монтаж охранной сигнализации
Для БИГ-31 производитель отмечает: одно отверстие вместо двух.
Частые вопросы
Чем БИГ-09 отличается от БИГ-11?
Типом контакта геркона: у БИГ-09 нормально разомкнутый, у БИГ-11 нормально замкнутый; БИГ-17 переключающий.
Какой температурный диапазон?
От -40 до +75 °C по таблицам на сайте производителя.
Нюансы и грабли
- Геркон рассчитан на 100 В (Vac), 0,25 А и 10,0 Вт одновременно; не подключать нагрузку, превышающую любой из этих пределов.
- Для улицы брать только исполнения с буквой Н; обычные БИГ на сайте отнесены к установке внутри помещений.
- БИГ-17 имеет кабель 5*0,127, остальные — 4*0,127: по кабелю это исполнение отличить легко.
