ПЭАП · датчики положения двери

ДМЕ-30-2П и ДМЕГ-100-2П — датчики двери с подвижным штоком

Два датчика в корпусах из ABC с рабочим ходом 6–7 мм. ДМЕ — механический, переключается в начале хода; ДМЕГ — герконовый, магнит на подвижной части, выносной не нужен.

Модели семейства

ДМЕ-30-2ПМеханический датчик (в терминологии ОПС — точечный электроконтактный извещатель); переключается в начале хода.

Контакт	переключающий
Рабочее напряжение	30 В
Рабочий ток	0,1 А
Сопротивление контакта	0,2 Ом
Рабочий ход	6–7 мм
Усилие срабатывания	0,35–0,45 кГс
Температура	от -20 до +85 °C
Кабель	3*0,127
Материал корпуса	ABC

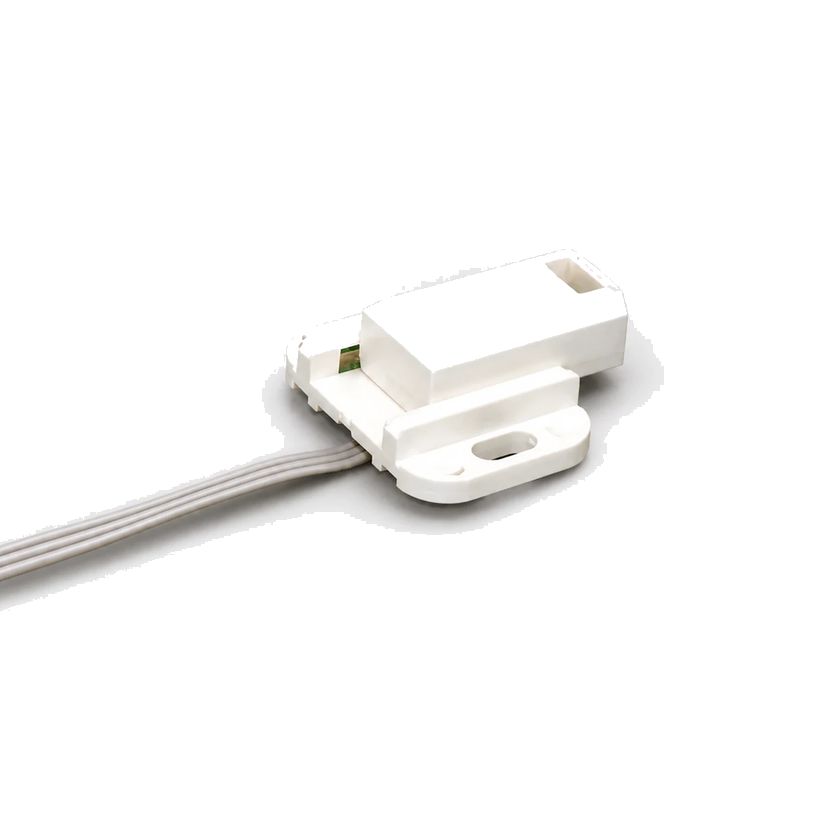

ДМЕГ-100-2ПГерконовый; магнит на подвижной части, переключение при нажатии на неё.

Контакт	нормально разомкнутый
Рабочее напряжение	100 В
Рабочий ток	0,5 А
Коммутируемая мощность	до 10,0 Вт
Сопротивление контакта	0,2 Ом
Рабочий ход	6–7 мм
Температура	от -20 до +85 °C
Кабель	2*0,127
Материал корпуса	ABC

Как это работает и подключается

ДМЕ-30-2П: подвижная часть, удерживаемая внутренней пружиной, при сдвиге внутрь корпуса на 1,0–2,0 мм переключает датчик; дальше до упора состояние не меняется. Отсюда большой рабочий ход 6,0–7,0 мм и переключение с постоянным усилием.
ДМЕГ-100-2П: геркон и магнит на подвижной части, переключение при нажатии; выносной магнит не требуется.

Монтаж

Закрепить датчик так, чтобы окончание подвижной части находилось там, где предполагается переключение.
Крепёжные отверстия ДМЕ позволяют сместить датчик на 3,0–4,0 мм для точной регулировки.
Монтаж на ровную поверхность; крепёж с потайной или полупотайной головкой не использовать.

Примеры

Дверь на косяке со стороны петель

Датчик переключается при открывании двери на 2–3 сантиметра.

Частые вопросы

Нужен ли магнит для ДМЕГ?

Нет, магнит уже на подвижной части датчика.

Нюансы и грабли

У ДМЕГ-100-2П в таблице одновременно 100 В, 0,5 А и 10,0 Вт: 100 В на 0,5 А дали бы больше 10,0 Вт, поэтому ориентироваться нужно на предел по мощности.
У ДМЕ-30-2П предел 30 В и 0,1 А — это слаботочный контакт шлейфа, не для коммутации нагрузки.
