ДМЗ-01, -03, -05, -07 — магнитоконтактные извещатели контроля состояния замка

Датчики следят за положением ригелей (засовов) замка: ставятся на дверную коробку в отверстие под ригель. Ригель не выдвинут — замок открыт — сигнал тревоги.

Извещатели ДМЗ

Модели семейства

ДМЗ-01Крепление одним винтом (в комплекте) и гибким зажимом; для металлических дверных коробок.
ДМЗ-01
Контактнормально разомкнутый
Креплениеодин винт из комплекта и гибкий зажим
Зазор до ригеляне более 6,0 мм по верхней линии корпуса

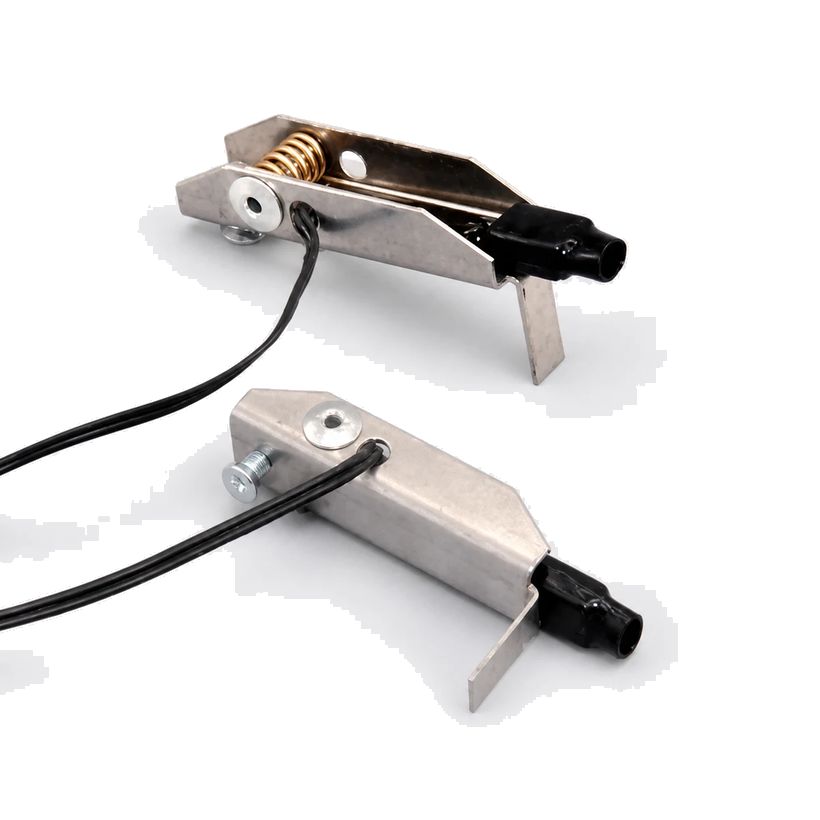

ДМЗ-03Тот же принцип и крепление, что у ДМЗ-01.
ДМЗ-03
Контактнормально разомкнутый
Креплениеодин винт из комплекта и гибкий зажим
Зазор до ригеляне более 6,0 мм по верхней линии корпуса

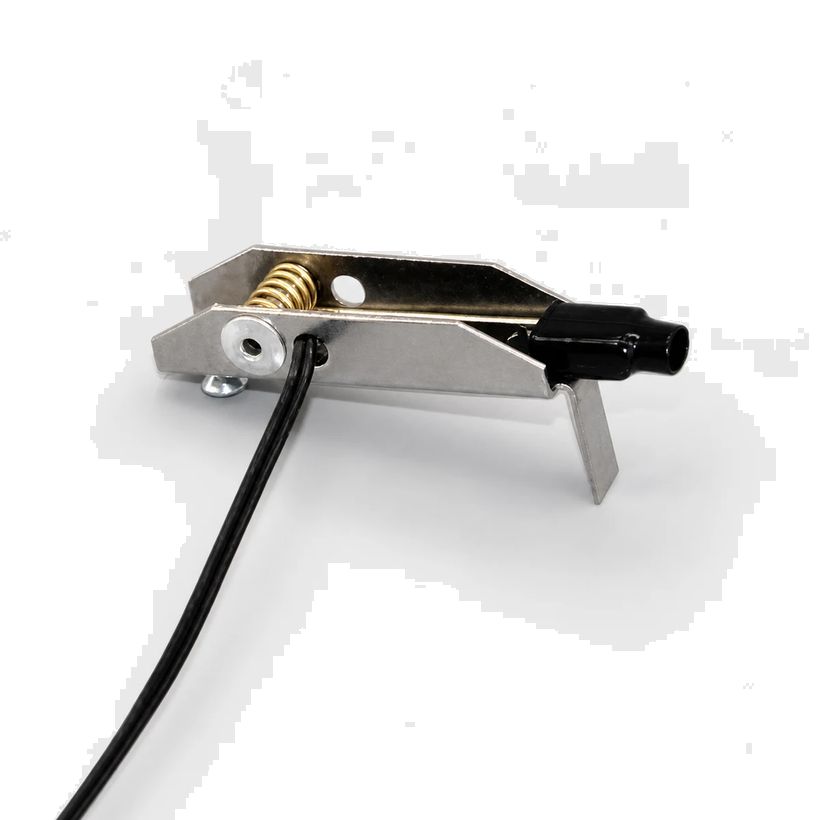

ДМЗ-05Крепёжная планка, стальной корпус; может быть изготовлен в индустриальном температурном диапазоне.
ДМЗ-05
Контактнормально разомкнутый
Креплениепланка, крепёж в комплект не входит
Зазор до ригеляне более 6,0 мм
Материал корпусасталь
Индустриальное исполнениеот -40 до +105 °C

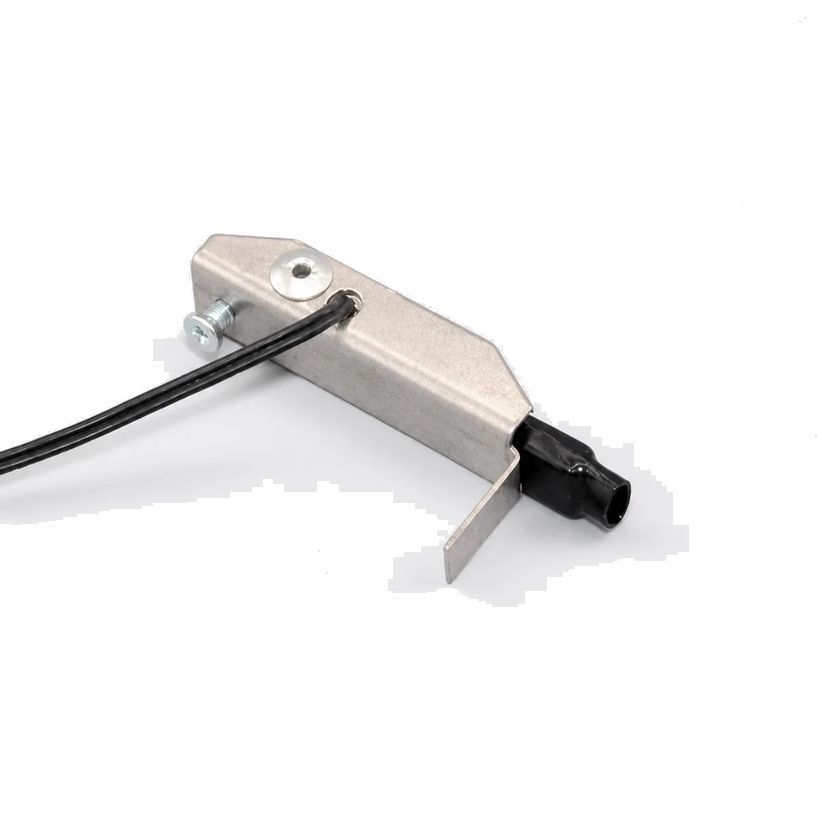

ДМЗ-07Как ДМЗ-05: крепёжная планка, стальной корпус.
ДМЗ-07
Контактнормально разомкнутый
Креплениепланка, крепёж в комплект не входит
Зазор до ригеляне более 6,0 мм
Материал корпусасталь
Индустриальное исполнениеот -40 до +105 °C

Как это работает и подключается

Монтаж

Примеры

Контроль запирания двери

Извещатель ставят в отверстие дверной коробки под ригель: при выдвинутом ригеле сигнал один, при убранном — тревога.

Частые вопросы

Что считается «замок открыт»?

Ригели не выдвинуты внутрь дверной коробки: извещатель выдаёт сигнал тревоги.

Подойдёт ли для деревянной коробки?

Производитель указывает монтаж в металлические дверные коробки.
