ПЭАП · автономная сигнализация для шкафов и витрин

GS-05, GS-05L, GS-05LR, GS-11 — сигнализация для витрин и шкафов (внешнее питание)

Сирена и двухцветный светодиодный излучатель со встроенными датчиками открывания двух дверок; магниты клеются на дверцы, снятие с охраны ключом Touch Memory.

Модели семейства

GS-05Базовое исполнение: «идеальная сигнализация для шкафа, ничего лишнего».

Питание	постоянное от 9 до 15 В
Потребление	в дежурном режиме менее 0,1 Вт, в «тревоге» менее 2,0 Вт
Звук	от 3200 до 4200 Гц, 88 ДБ
Индикатор	красный–синий, сила света 2–4 Кд
Ключи	до 20 ключей Touch Memory

GS-05LПозволяет подключить дополнительный охранный шлейф длиной до 25 метров; есть дополнительная клемма питания — один источник на несколько сигнализаций.

Питание	постоянное от 9 до 15 В
Дополнительный шлейф	до 25 метров

GS-05LRКак GS-05L плюс встроенное оптоэлектронное реле: выход замкнут при закрытых дверях и разомкнут при открытых.

Питание	постоянное от 9 до 15 В
Дополнительный шлейф	до 25 метров
Реле	замкнуто при закрытых дверях, разомкнуто при открытых

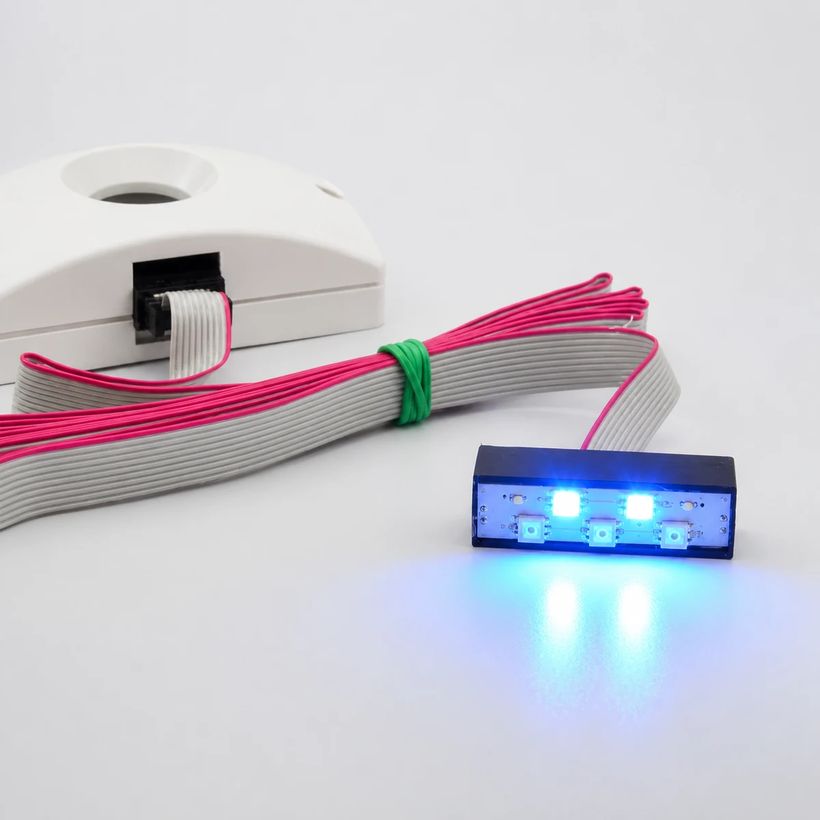

GS-11Для шкафов и витрин; к клеммам подключаются источник питания и гнездо электронного ключа-таблетки; есть вход для дополнительных датчиков. Электрические параметры на странице не приведены.

Ключи	до 20 ключей Touch Memory
Датчики	два встроенных, вход для дополнительных

Как это работает и подключается

Встроенный пьезоизлучатель с высокой интенсивностью звука и световой излучатель на сверхярких двухцветных светодиодах средней мощности.
Благодаря двум встроенным датчикам подходит для одностворчатых и двухстворчатых дверок без установки дополнительных датчиков; магниты крепятся непосредственно на дверцы.
Снятие с охраны — электронным ключом (Touch Memory) в виде таблетки. В памяти до 20 ключей; можно стереть все ранее запрограммированные ключи.
Есть вход для подключения дополнительных датчиков.

Монтаж

Сигнализация может быть установлена в любом положении.
Приклеить магниты, подключить источник питания и гнездо для электронного ключа-таблетки.
Магниты поставляются двух размеров; размер магнита нужно указать при заказе.
GS-05L и GS-05LR: дополнительная клемма питания позволяет запитать несколько сигнализаций от одного источника.

Примеры

Витрина с распашными дверцами

Магниты клеются на дверцы, два встроенных датчика работают с одностворчатыми и двухстворчатыми дверцами без дополнительных датчиков.

Двухуровневая охрана (GS-05LR)

Реле нужно для организации двухуровневой системы охраны или включения дополнительных средств видеофиксации.

Частые вопросы

Сколько ключей запоминает сигнализация?

До 20 ключей Touch Memory, все можно стереть.

Как удлинить шлейф?

GS-05L и GS-05LR позволяют подключить дополнительный охранный шлейф до 25 метров.

Нюансы и грабли

Напряжение на входе в дежурном режиме не более 20 В (при нестабилизированном источнике); питание постоянное от 9 до 15 В.
Размер магнита выбирается при заказе.
Параметры сирены и потребления указаны для номинального напряжения 12,0 В.
